Грязесъёмники · Gapi / Artic Seals
R09 — размеры, артикулы и подбор
R09 — грязесъёмник с наружной металлической обоймой и NBR-элементом; очищает шток при обратном ходе и защищает цилиндр от внешних загрязнений.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильR09
Типгрязесъёмник / пыльник
КатегорияГрязесъёмники
ПроизводительGapi / Artic Seals
Размерных строк40
Быстрый подбор
Нужен аналог или поставка R09? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

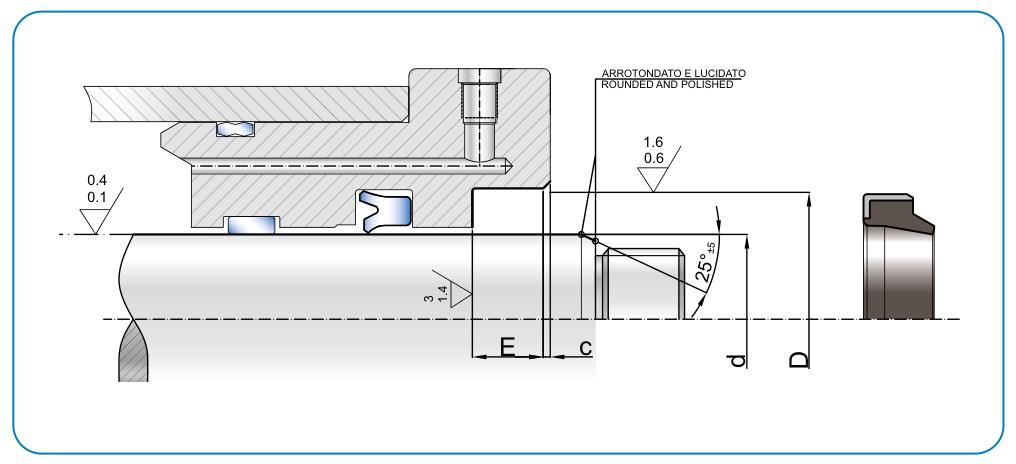

Размеры и артикулы R09
40 строк| d(h9) | D(H8) | Toll. | E+0,2 | C | ART / ITEM |
|---|---|---|---|---|---|
| 20 | 30 | 4 | 0,8 | R09 0200 0300 040 NG | |
| 20 | 30 | 0,033 | 5 | 1 | R09 0200 0300 050 NG |
| 20 | 30 | 7 | 1,5 | R09 0200 0300 070 NG | |
| 22 | 30 | 4 | 0,8 | R09 0220 0300 040 NG | |
| 22 | 32 | 0,039 | 5 | 1 | R09 0220 0320 050 NG |
| 22 | 32 | 7 | 1,5 | R09 0220 0320 070 NG | |
| 25 | 35 | 5 | 1,5 | R09 0250 0350 050 NG | |
| 25 | 35 | 0,039 | 7 | 1,5 | R09 0250 0350 070 NG |
| 28 | 38 | 5 | 1 | R09 0280 0350 050 NG | |
| 28 | 38 | 7 | 1,5 | R09 0280 0380 070 NG | |
| 30 | 40 | 0,039 | 5 | 1 | R09 0300 0400 050 NG |
| 30 | 40 | 7 | 1,5 | R09 0300 0400 070 NG | |
| 32 | 42 | 5 | 1 | R09 0320 0420 050 NG | |
| 32 | 42 | 0,039 | 7 | 1,5 | R09 0320 0420 070 NG |
| 35 | 45 | 5 | 1 | R09 0350 0450 050 NG | |
| 35 | 45 | 7 | 1,5 | R09 0350 0450 070 NG | |
| 36 | 46 | 0,039 | 5 | 1 | R09 0360 0460 050 NG |
| 38 | 48 | 7 | 1 | R09 0380 0480 070 NG | |
| 40 | 50 | 5 | 1 | R09 0400 0500 050 NG | |
| 40 | 50 | 0,046 | 7 | 1,5 | R09 0400 0500 070 NG |
| 42 | 52 | 7 | 1,5 | R09 0420 0520 070 NG | |
| 45 | 55 | 7 | 1,5 | R09 0450 0550 070 NG | |
| 50 | 56 | 0,046 | 5 | 1 | R09 0500 0560 050 NG |
| 50 | 60 | 5 | 1 | R09 0500 0600 050 NG | |
| 50 | 60 | 7 | 1,5 | R09 0500 0600 070 NG | |
| 55 | 65 | 7 | 1,5 | R09 0550 0650 070 NG | |
| 56 | 66 | 0,046 | 7 | 1,5 | R09 0560 0660 070 NG |
| 60 | 70 | 5 | 1 | R09 0600 0700 050 NG | |
| 60 | 70 | 7 | 1,5 | R09 0600 0700 070 NG | |
| 65 | 75 | 0,046 | 7 | 1,5 | R09 0650 0750 070 NG |
| 70 | 80 | 7 | 1,5 | R09 0700 0800 070 NG | |
| 75 | 85 | 7 | 1,5 | R09 0750 0850 070 NG | |
| 80 | 90 | 0,054 | 7 | 1,5 | R09 0800 0900 070 NG |
| 85 | 95 | 7 | 1,5 | R09 0850 0950 070 NG | |
| 90 | 100 | 7 | 1,5 | R09 0900 1000 070 NG | |
| 95 | 105 | 0,054 | 7 | 1,5 | R09 0950 1050 070 NG |
| 100 | 110 | 7 | 1,5 | R09 1000 1100 070 NG | |
| 110 | 120 | 7 | 1,5 | R09 1100 1200 070 NG | |
| 120 | 130 | 0,063 | 7 | 1,5 | R09 1200 1300 070 NG |
| 140 | 155 | 9 | 1,5 | R09 1400 1550 090 NG |
