Статическое уплотнение 08CS для соединений WALFORM
08CS — уплотнительное кольцо WF-WD из FKM/Viton для трубных соединений WALFORM, рассчитанное на герметизацию гидравлических соединений при давлении до 800 бар, вибрациях и импульсных нагрузках.
Описание уплотнения 08CS
Статическое уплотнение 08CS, также известное как уплотнительное кольцо WF-WD, применяется в зоне трубных соединений WALFORM. Профиль предназначен для герметизации соединения между трубой, фитингом и сопрягаемыми металлическими поверхностями в гидравлических системах высокого давления.
Уплотнение 08CS используется в соединениях, соответствующих стандартным размерам DIN 2353 и ISO 8434-1. Такое исполнение применяется в гидравлических трубопроводах, промышленных установках, мобильной технике, станочном оборудовании и других системах, где требуется надежная герметизация трубного соединения.
Материал исполнения — FKM, также известный как Viton. Фторкаучук отличается высокой температурной стойкостью, устойчивостью к минеральным маслам, гидравлическим жидкостям и агрессивным рабочим средам. Зеленый цвет кольца обычно используется для визуального отличия FKM-исполнения от стандартных резиновых уплотнений.
Конструкция 08CS снижает риск повреждения при предварительной сборке с режущим кольцом и обеспечивает стабильную герметичность даже при вибрациях, скачках давления и гидравлических ударах. Это особенно важно для трубных соединений, где потеря герметичности может привести к утечке масла, падению давления и остановке оборудования.
Уплотнение применяется как статический герметизирующий элемент и не работает как динамическое уплотнение. Его задача — создать плотный контакт в соединении, компенсировать микронеровности сопрягаемых поверхностей и сохранить герметичность при рабочих нагрузках до 800 бар.
Технические характеристики уплотнения 08CS
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| FKM / Viton | статическое уплотнение | зависит от рабочей среды | до 800 бар | трубные соединения WALFORM |
| FKM | без скольжения | повышенная температурная стойкость | до 80 МПа | соединения DIN 2353 и ISO 8434-1 |
Преимущества статического уплотнения 08CS
- предназначено для трубных соединений WALFORM
- совместимо со стандартными размерами DIN 2353 и ISO 8434-1
- обеспечивает герметичность при давлении до 800 бар
- устойчиво к вибрациям, скачкам давления и гидравлическим ударам
- низкий риск повреждения при предварительной сборке с режущим кольцом
- материал FKM/Viton подходит для масел, гидравлических жидкостей и повышенных температур
- простая и понятная установка в трубное соединение
Аналоги и взаимозаменяемость 08CS
Уплотнение 08CS подбирается по типоразмеру трубного соединения, стандарту DIN 2353 или ISO 8434-1, материалу, давлению, температуре и рабочей среде. При замене важно учитывать совместимость с фитингом WALFORM, геометрию посадочного места и требования к герметичности соединения.

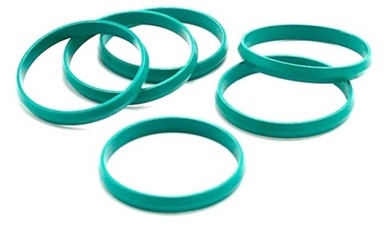

Фотографии и рендеры статическое уплотнение 08CS
Фотографии и рендеры статического уплотнения 08CS — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
