Направляющее кольцо FAI со скребковой функцией для штока гидроцилиндра
FAI — внутреннее направляющее кольцо штока Hunger с дополнительной функцией очистки. Профиль направляет шток, воспринимает боковые нагрузки, предотвращает контакт металл-металл и помогает удалять твердые загрязнения с рабочей поверхности.
Описание направляющего кольца FAI
Направляющее кольцо FAI применяется в гидравлических цилиндрах как внутренний опорно-направляющий элемент штока. Профиль устанавливается в зоне крышки гидроцилиндра и работает по поверхности штока, создавая направляющую и опорную поверхность между штоком и корпусными деталями.
Главное отличие FAI от обычного FI — встроенная скребковая функция. Это не просто кольцо скольжения, а комбинированный элемент: он одновременно направляет шток и помогает снимать с поверхности твердые загрязнения, лед, плотные отложения и налипшие частицы. За счет этого можно получить более компактную конструкцию узла, где часть функции очистки встроена прямо в направляющий элемент.

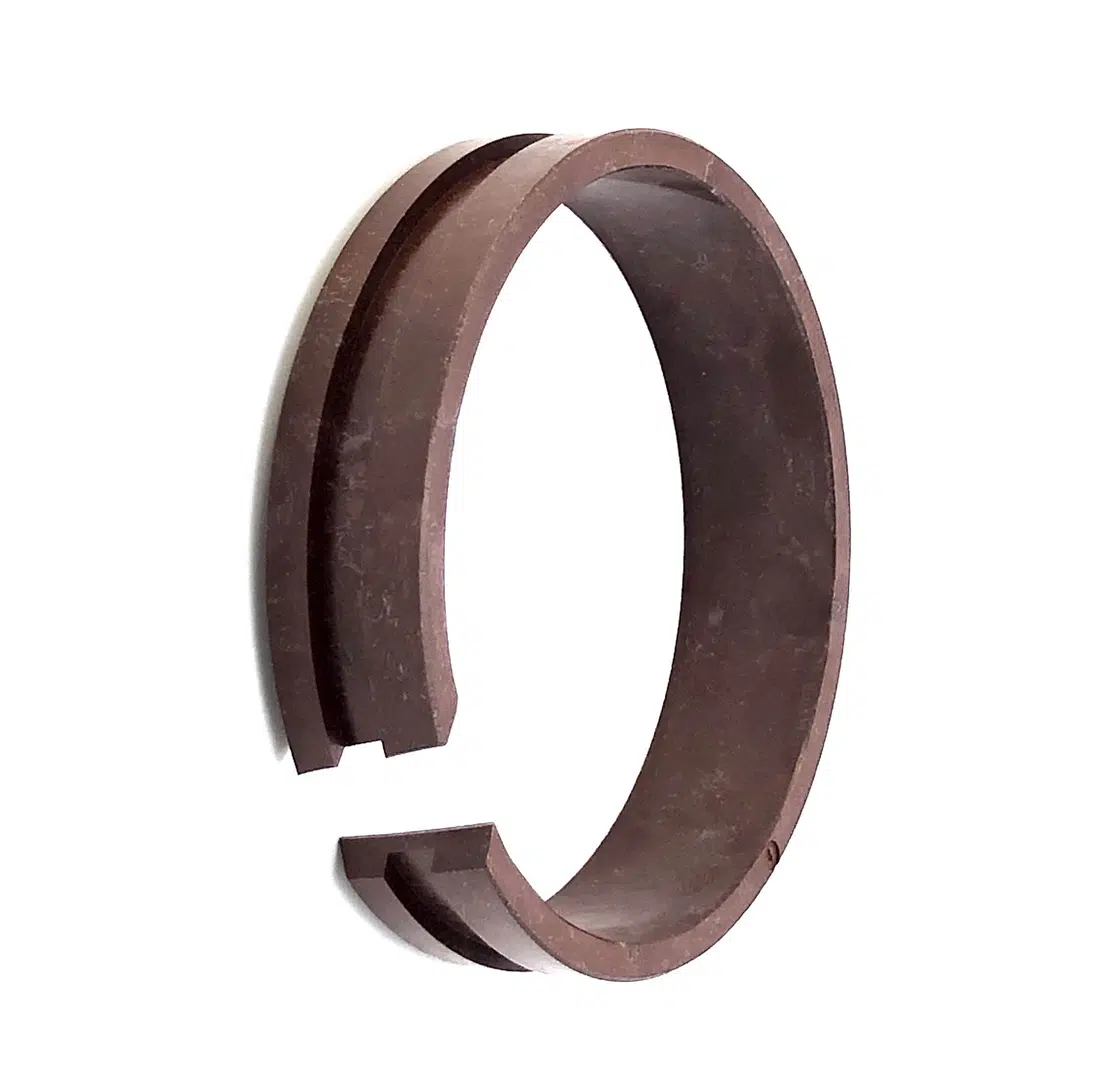

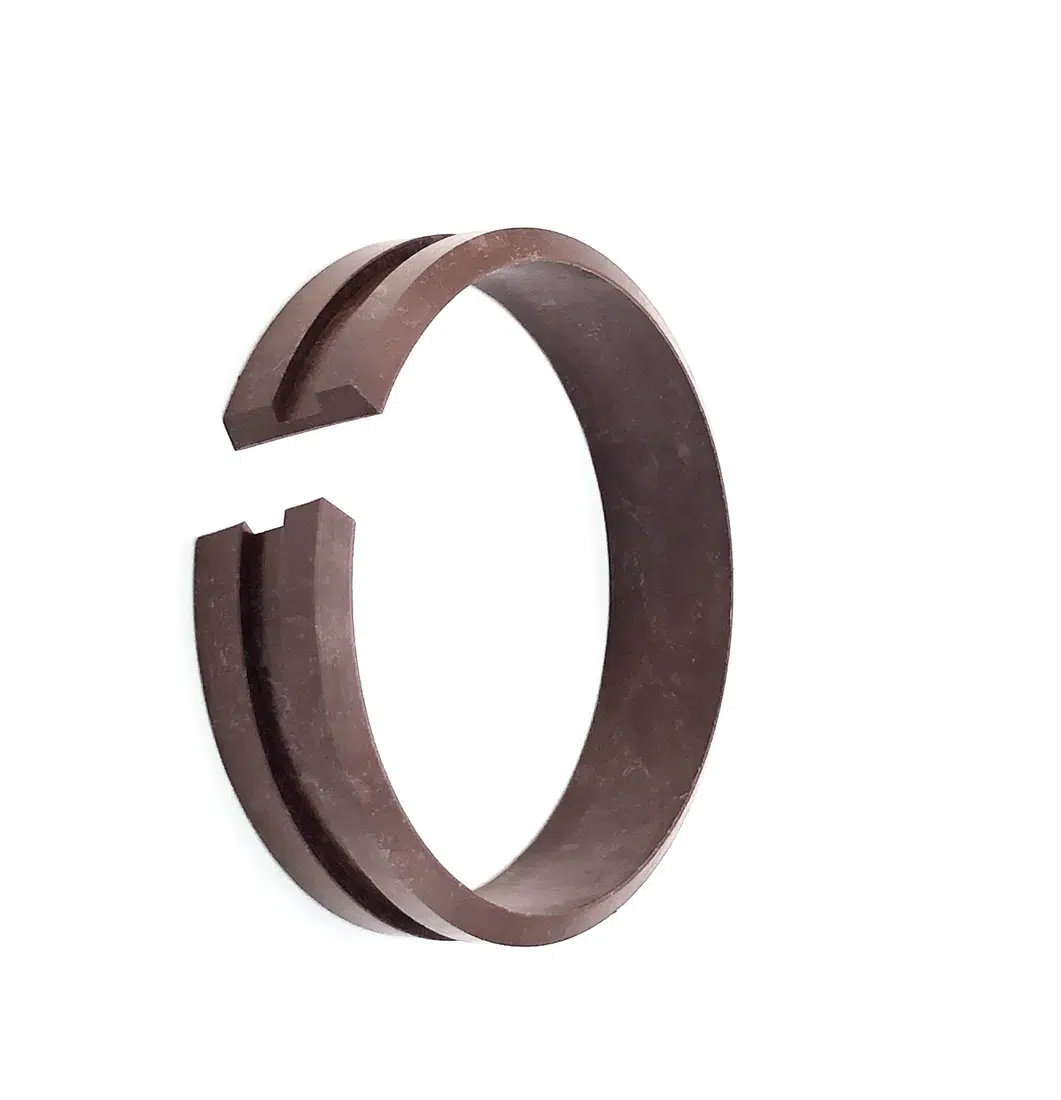

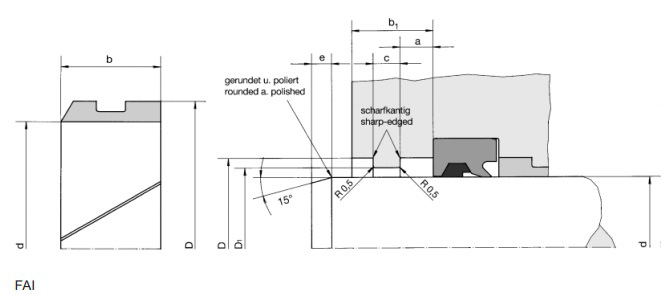

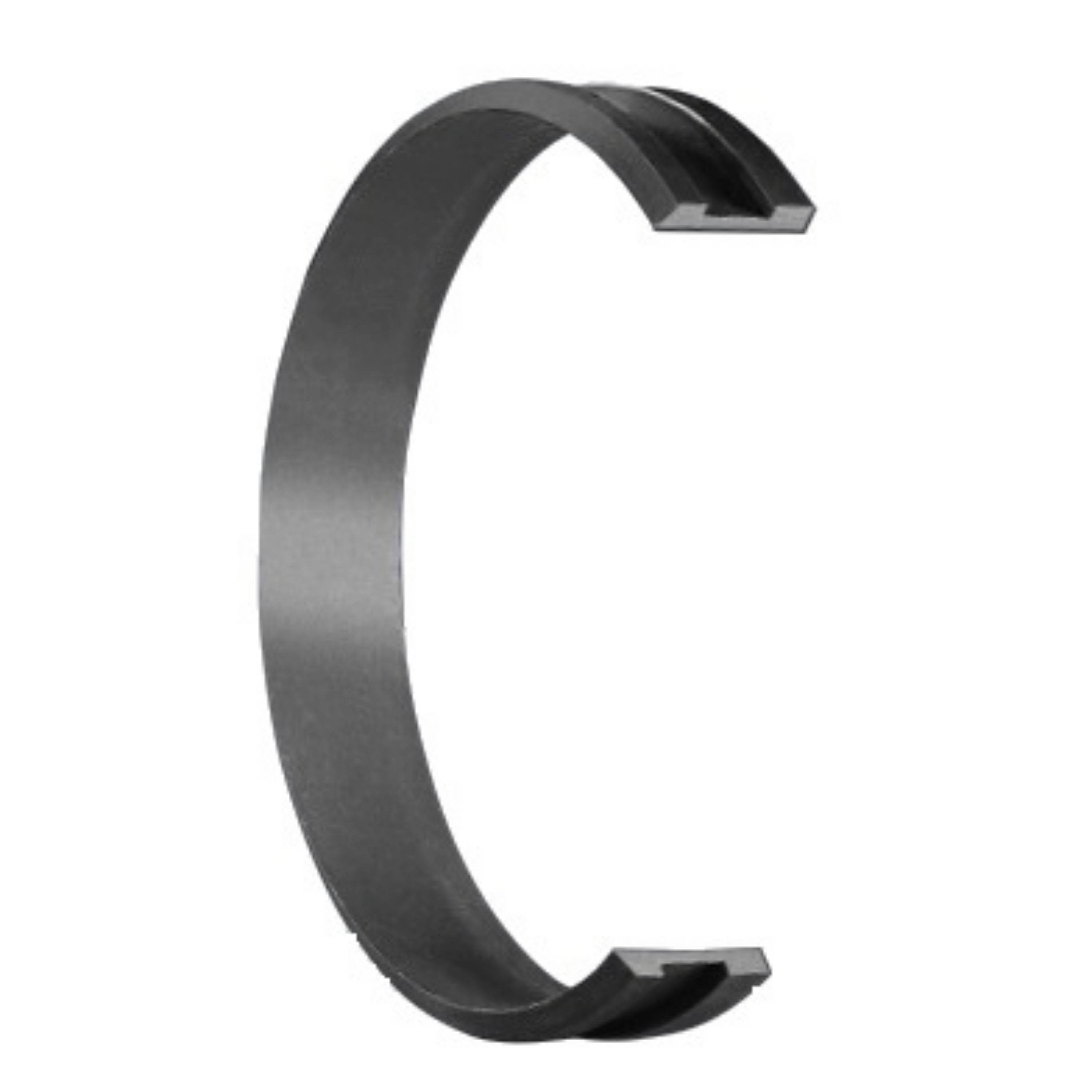

Конструктивно FAI имеет П-образный профиль и разрез с угловым стыком. Кольцо можно спирально сжать при монтаже, установить в посадочное место корпуса, после чего профиль расправляется в канавке. Геометрия посадочной зоны дополнительно удерживает элемент от осевого смещения, что особенно важно для штоковых узлов с возвратно-поступательным движением.
В работе FAI выполняет роль передней направляющей штока. Профиль воспринимает радиальные и боковые усилия, стабилизирует положение штока, снижает нагрузку на соседние уплотнения и предотвращает прямой металлический контакт между штоком и корпусом. Это помогает уменьшить износ посадочных поверхностей и продлить ресурс уплотнительного пакета.
Скребковая часть профиля особенно полезна там, где на штоке могут появляться грубые загрязнения: лед, засохшая грязь, твердые частицы, налипшие остатки материала или загрязнения после работы в тяжелой среде. При этом FAI не стоит путать с классическим эластомерным грязесъемником: при большом количестве мелкой пыли и абразива лучше использовать отдельный грязесъемник совместно с направляющим кольцом.
Материалом FAI служит компаунд POM-PTFE с бронзовым наполнителем. Полиацеталь POM обеспечивает жесткость и размерную стабильность, PTFE снижает трение, а бронзовый наполнитель повышает износостойкость и способность работать под радиальной нагрузкой. Поэтому FAI относится к более технологичным направляющим решениям, а не к простым пластиковым кольцам.
Профиль FAI применяют в штоковых узлах гидроцилиндров, где нужно совместить направление штока, компактную посадку и дополнительную очистку рабочей поверхности. Такое решение может быть полезно в промышленной гидравлике, мобильной технике, гидроцилиндрах с открытым штоком, оборудовании с риском обледенения, налипания грязи или попадания твердых загрязнений.
Технические характеристики направляющего кольца
| Материал | Скорость | Температура | Радиальная нагрузка | Применение |
|---|---|---|---|---|
| POM / PTFE / Bronze | до 3 м/с | -55°C…+120°C | зависит от площади опоры | внутреннее направляющее кольцо штока со скребковой функцией |
| POM-PTFE bronze compound | до 3 м/с | -55°C…+120°C | радиальные и боковые нагрузки в штоковом узле | компактные гидроцилиндры, очистка от льда и твердых загрязнений, защита от контакта металл-металл |
Преимущества направляющего кольца FAI
- совмещает функцию направляющего кольца штока и скребкового элемента
- помогает создать компактный штоковый узел без лишнего увеличения длины посадочного места
- направляет шток и воспринимает радиальные нагрузки в зоне крышки гидроцилиндра
- предотвращает контакт металл-металл между штоком и корпусными деталями
- может удалять лед, твердые загрязнения и налипшие частицы с поверхности штока
- П-образная геометрия и посадочная канавка помогают удерживать элемент от осевого смещения
- компаунд POM-PTFE с бронзовым наполнителем обеспечивает низкое трение и высокую износостойкость
- подходит для тяжелых условий, где важны направление штока, жесткость профиля и дополнительная очистка
Аналоги и взаимозаменяемость FAI
Направляющее кольцо FAI подбирается по диаметру штока, наружному диаметру посадочного места, ширине профиля, форме канавки, материалу, степени загрязнения рабочей зоны и расчетной радиальной нагрузке. При замене важно учитывать, что FAI совмещает направляющую и скребковую функцию, поэтому не является прямым аналогом обычного штокового направляющего кольца FI без проверки конструкции узла.
Если в цилиндре много мелкой пыли, абразива или требуется полноценная защита от загрязнений, вместо FAI может быть разумнее использовать отдельный эластомерный грязесъемник в паре с направляющим кольцом FI. Если же задача — компактный узел, высокая жесткость и удаление грубых загрязнений, профиль FAI может быть более интересным решением.
