Грязесъемник GHH для гидравлических цилиндров
GHH — высокоскоростной грязесъемник штока из термопластичных материалов повышенной твердости для гидроцилиндров, работающих в условиях абразивного износа, загрязнений и интенсивного движения штока.
Описание грязесъемника GHH
Грязесъемник GHH применяется в гидравлических цилиндрах для удаления загрязнений с поверхности штока и защиты штоковых уплотнений от преждевременного износа. Профиль предотвращает попадание песка, грязи, льда, окалины и других абразивных частиц внутрь гидроцилиндра, увеличивая ресурс уплотнительного узла.
По геометрии GHH близок к классическому грязесъемнику GHK, однако изготавливается из материалов повышенной твердости, включая Hytrel, Polyester и TPE. Такая конструкция позволяет рабочей кромке лучше сохранять форму при интенсивном движении штока, высоких скоростях и контакте с твердыми загрязнениями.
Основным преимуществом грязесъемника GHH является возможность работы на более высоких скоростях движения штока по сравнению со стандартными полиуретановыми грязесъемниками. В зависимости от материала исполнения профиль может применяться при скоростях до 1–5 м/с без существенного снижения ресурса рабочей кромки.
Повышенная твердость рабочей кромки обеспечивает высокую устойчивость к абразивному износу и механическим повреждениям. Благодаря этому профиль эффективно работает на загрязненных и обледенелых штоках, лучше переносит контакт с песком, окалиной, металлической стружкой и другими твердыми частицами. Грязесъемник GHH часто применяется в строительной, карьерной, лесозаготовительной и дорожной технике, где стандартные полиуретановые профили подвергаются повышенным нагрузкам.
Технические характеристики грязесъемника
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| Hytrel | до 1.0 м/с | -40°C…+120°C | без давления | высокоскоростные гидроцилиндры, тяжелые условия эксплуатации, загрязненная среда |
| Polyester | до 1.0 м/с | -40°C…+120°C | без давления | абразивная среда, строительная техника, мобильная гидравлика, работа под открытым небом |
| TPE | до 1.0 м/с | -40°C…+120°C | без давления | гидравлические системы повышенной скорости, защита штока от твердых загрязнений |
Преимущества грязесъемника GHH
- подходит для гидравлических цилиндров, работающих в тяжелых условиях
- допускает более высокие скорости движения штока по сравнению со стандартными грязесъемниками
- повышенная стойкость к абразивному износу и механическим повреждениям
- эффективно удаляет песок, лед, окалину и твердые загрязнения
- жесткая рабочая кромка сохраняет геометрию при контакте с тяжелыми абразивными частицами
- снижает риск разрушения пыльника при работе по загрязненному или обледенелому штоку
Аналоги и взаимозаменяемость GHH
Грязесъемник GHH подбирается по диаметру штока, размерам посадочного места, высоте профиля, материалу и условиям эксплуатации. При замене важно учитывать скорость движения штока, степень загрязнения рабочей зоны, наличие абразива, льда или наледи, температуру, тип канавки и совместимость с основным штоковым уплотнением гидроцилиндра.

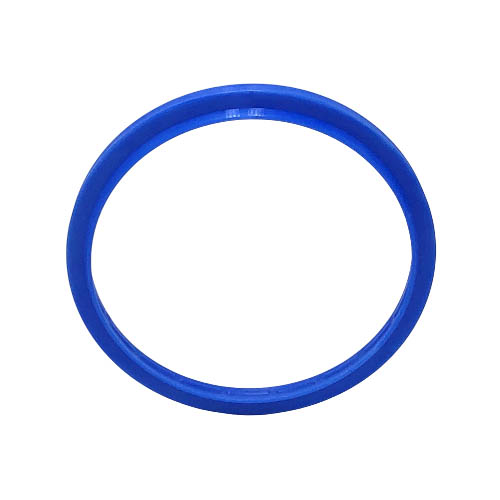

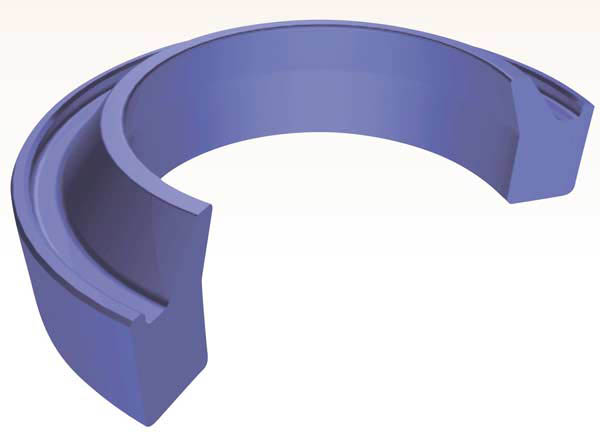

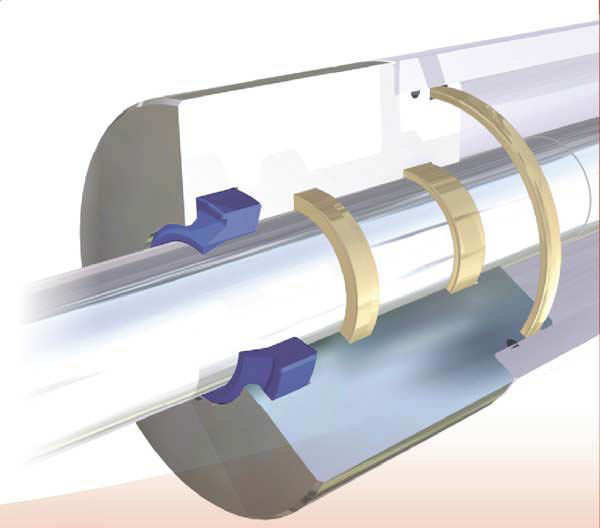

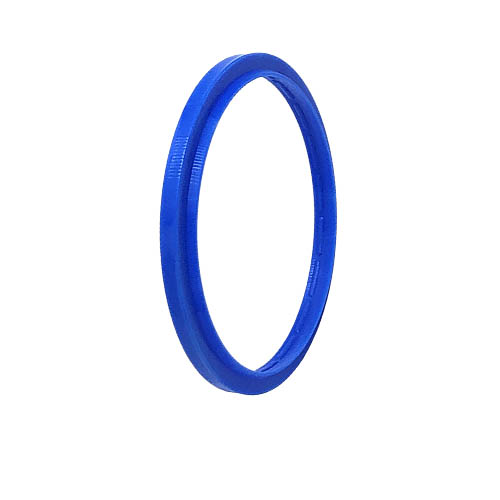

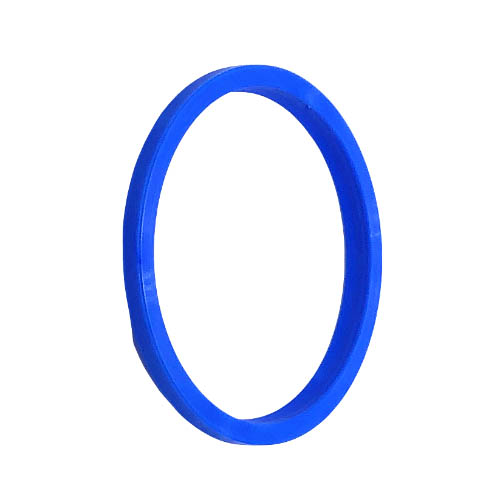

Фотографии и рендеры грязесъёмник GHH
Фотографии и рендеры грязесъёмника GHH — форма профиля, скребковая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

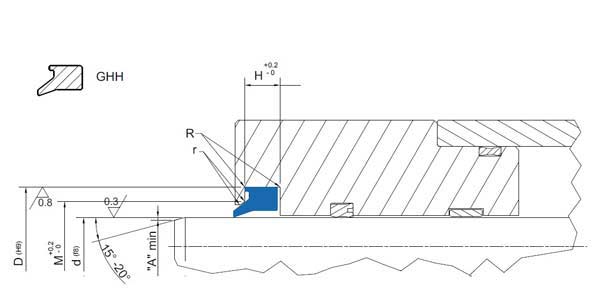

Размеры профиля GHH
Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 32 | 38,2 | 3,5 | GHH 501 | 32x38,2x3,5 GHH |
| 32 | 40,2 | 4 | GHH 501/1 | 32x40,2x4 GHH |
| 35 | 43,2 | 5 | GHH 502 | 35x43,2x5 GHH |
| 40 | 48,2 | 5 | GHH 503 | 40x48,2x5 GHH |
| 40 | 50,2 | 7 | GHH 503/1 | 40x50,2x7 GHH |
| 45 | 53,2 | 5 | GHH 504 | 45x53,2x5 GHH |
| 46 | 51,2 | 5 | GHH 504/1 | 46x51,2x5 GHH |
| 46 | 52,2 | 3,5 | GHH 505 | 46x52,2x3,5 GHH |
| 46 | 52,2 | 5 | GHH 506 | 46x52,2x5 GHH |
| 50 | 58,2 | 5 | GHH 507 | 50x58,2x5 GHH |
| 60 | 68,2 | 5 | GHH 508 | 60x68,2x5 GHH |
| 60 | 70,2 | 6 | GHH 509 | 60x70,2x6 GHH |
| 61 | 67,2 | 3,5 | GHH 510 | 61x67,2x3,5 GHH |
| 61 | 67,2 | 5 | GHH 511 | 61x67,2x5 GHH |
| 63 | 73,2 | 5 | GHH 512 | 63x73,2x5 GHH |
| 65 | 75,2 | 6 | GHH 513 | 65x75,2x6 GHH |
| 68 | 74,2 | 5 | GHH 514 | 68x74,2x5 GHH |
| 70 | 82,2 | 7 | GHH 515 | 70x82,2x7 GHH |
| 72 | 78,2 | 3,5 | GHH 516 | 72x78,2x3,5 GHH |
| 72 | 82,6 | 5 | GHH 516/1 | 72x82,6x5 GHH |
| 75 | 85,2 | 5 | GHH 517 | 75x85,2x5 GHH |
| 75 | 87,2 | 7 | GHH 518 | 75x87,2x7 GHH |
| 76 | 82,2 | 3,5 | GHH 519 | 76x82,2x3,5 GHH |
| 76 | 82,2 | 5 | GHH 520 | 76x82,2x5 GHH |
| 76,2 | 88,2 | 7 | GHH 521 | 76,2x88,2x7 GHH |
| 80 | 88,6 | 5 | GHH 522 | 80x88,6x5 GHH |
| 80 | 90,2 | 7 | GHH 523 | 80x90,2x7 GHH |
| 88 | 94,2 | 5 | GHH 524 | 88x94,2x5 GHH |
| 90 | 105,2 | 7 | GHH 525 | 90x105,2x7 GHH |
| 91 | 97,2 | 3,5 | GHH 526 | 91x97,2x3,5 GHH |
| 91 | 97,2 | 5 | GHH 527 | 91x97,2x5 GHH |
| 91 | 101,6 | 5 | GHH 528 | 91x101,6x5 GHH |
| 100 | 108,6 | 5 | GHH 529 | 100x108,6x5 GHH |
| 100 | 110,2 | 5 | GHH 530 | 100x110,2x5 GHH |
| 105 | 120,2 | 7 | GHH 531 | 105x120,2x7 GHH |
| 107 | 113,2 | 3,5 | GHH 532 | 107x113,2x3,5 GHH |
| 107 | 113,2 | 5 | GHH 533 | 107x113,2x5 GHH |
| 110 | 120,6 | 5 | GHH 534 | 110x120,6x5 GHH |
| 110 | 122,2 | 7 | GHH 534/1 | 110x122,2x7 GHH |
| 115 | 125,2 | 7 | GHH 534/2 | 115x125,2x7 GHH |
| 115 | 127,2 | 7 | GHH 535 | 115x127,2x7 GHH |
| 120 | 132,2 | 7 | GHH 536 | 120x132,2x7 GHH |
| 125 | 135,2 | 5 | GHH 537 | 125x135,2x5 GHH |
| 126 | 132,2 | 5 | GHH 538 | 126x132,2x5 GHH |
| 127 | 133,2 | 3,5 | GHH 539 | 127x133,2x3,5 GHH |
| 129 | 139,6 | 5 | GHH 540 | 129x139,6x5 GHH |
| 135 | 147,2 | 7 | GHH 541 | 135x147,2x7 GHH |
| 140 | 155,2 | 9,5 | GHH 542 | 140x155,2x9,5 GHH |
| 140 | 155,2 | 10 | GHH 543 | 140x155,2x10 GHH |
| 145 | 151,2 | 5 | GHH 544 | 145x151,2x5 GHH |
| 145 | 155,6 | 7 | GHH 544/1 | 145x155,6x7 GHH |
| 146 | 152,2 | 3,5 | GHH 545 | 146x152,2x3,5 GHH |
| 149 | 159,6 | 5 | GHH 545/1 | 149x159,6x5 GHH |
| 165 | 171,2 | 5 | GHH 546 | 165x171,2x5 GHH |
| 166 | 172,2 | 3,5 | GHH 547 | 166x172,2x3,5 GHH |
| 169 | 179,2 | 5 | GHH 547/1 | 169x179,2x5 GHH |
| 170 | 182,2 | 7 | GHH 548 | 170x182,2x7 GHH |
| 170 | 185,2 | 10 | GHH 549 | 170x185,2x10 GHH |
| 172 | 182,6 | 5 | GHH 549/1 | 172x182,6x5 GHH |
| 175 | 190,2 | 14 | GHH 550 | 175x190,2x14 GHH |
| 180 | 195,2 | 10 | GHH 551 | 180x195,2x10 GHH |
| 185 | 200,2 | 14 | GHH 552 | 185x200,2x14 GHH |
| 185 | 200,2 | 10 | GHH 553 | 185x200,2x10 GHH |
| 187 | 195,2 | 8 | GHH 554 | 187x195,2x8 GHH |
| 190 | 205,2 | 10 | GHH 555 | 190x205,2x10 GHH |
| 190 | 210,2 | 10 | GHH 556 | 190x210,2x10 GHH |
| 191 | 201,2 | 5 | GHH 556/1 | 191x201,2x5 GHH |
| 192 | 207,2 | 8 | GHH 557 | 192x207,2x8 GHH |
| 196 | 206,6 | 5 | GHH 557/1 | 196x206,6x5 GHH |
| 200 | 215,2 | 10 | GHH 558 | 200x215,2x10 GHH |
| 200 | 220,2 | 10 | GHH 559 | 200x220,2x10 GHH |
| 210 | 218,2 | 8 | GHH 560 | 210x218,2x8 GHH |
| 210 | 225,2 | 10 | GHH 561 | 210x225,2x10 GHH |
| 212 | 227,2 | 7,5 | GHH 562 | 212x227,2x7,5 GHH |
| 212 | 232,2 | 12,5 | GHH 563 | 212x232,2x12,5 GHH |
| 220 | 240,2 | 10 | GHH 564 | 220x240,2x10 GHH |
| 220 | 240,2 | 12,5 | GHH 565 | 220x240,2x12,5 GHH |
| 235 | 252,2 | 7,5 | GHH 566 | 235x252,2x7,5 GHH |
| 236 | 244,2 | 8 | GHH 567 | 236x244,2x8 GHH |
| 260 | 280,2 | 15 | GHH 568 | 260x280,2x15 GHH |
| 265 | 273,2 | 8 | GHH 569 | 265x273,2x8 GHH |
