Клапан защиты при разрыве трубопровода VUBA — характеристики и подбор
VUBA — клапан защиты при разрыве трубопровода. Перекрывает выходящий поток при превышении настроенного расхода и помогает ограничить падение нагруженного механизма при повреждении линии. Настройка зазора выполняется под конкретный рабочий расход; без неё клапан не считается готовым защитным устройством. Корпус и картридж проверяют отдельно.
Каталожные исполнения ↓4 позиций. Характеристики конкретного исполнения — в его карточке.
Гидросхемы, чертежи и рабочие характеристики
Материалы серии VUBA. На общих чертежах и в таблицах выбирайте строку своего исполнения. Нажмите на изображение, чтобы увеличить и рассмотреть размеры.

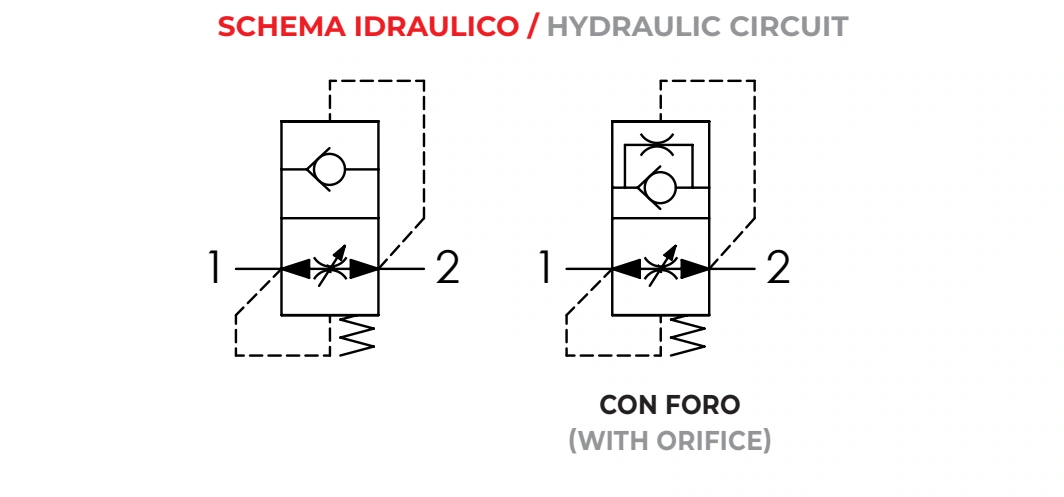

Гидравлическая схема VUBA
Увеличить ↗Обозначения портов и направления потока сохранены по каталогу. Если показано несколько схем, выбирайте схему по полному обозначению исполнения, включая суффиксы.

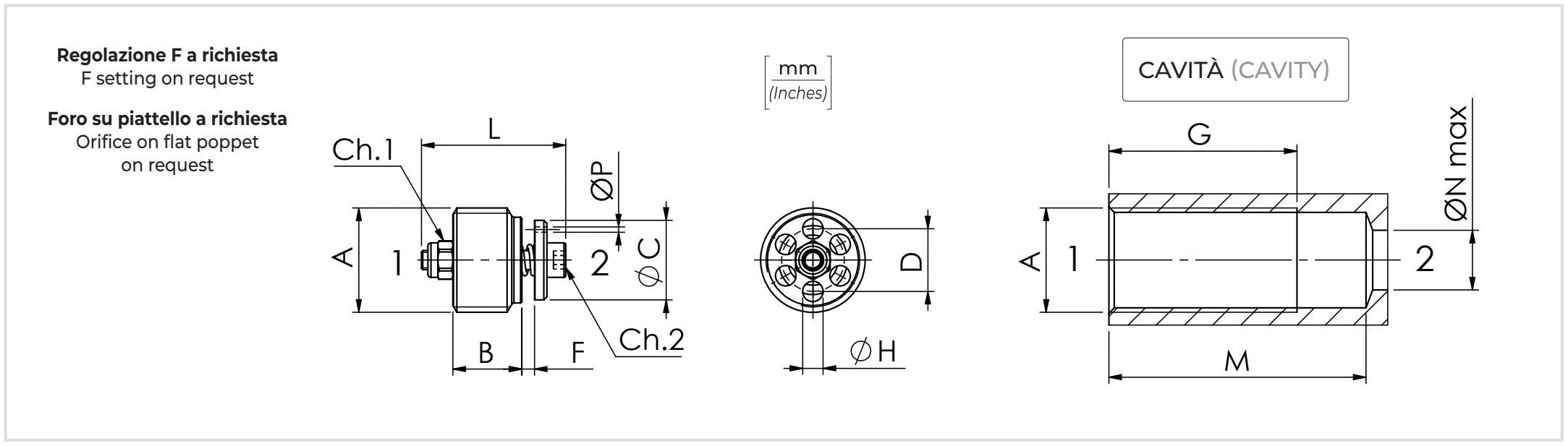

Габариты и присоединительные размеры VUBA
Увеличить ↗Габаритный и монтажный чертёж серии. Буквенные размеры и резьбы сверяйте со строкой своего исполнения в таблице ниже. Размеры в квадратных скобках относятся к дюймовой системе, если это указано на листе.
Таблица размеров и параметров VUBA
Увеличить ↗Оригинальная таблица производителя: находите строку по полному коду модели. TYPE/CODE — исполнение; MAX FLOW — расход; MAX PRESSURE — давление; TIGHTENING TORQUE — момент затяжки; APPROX WEIGHT — ориентировочная масса. Размерные буквы относятся к чертежу этой серии.

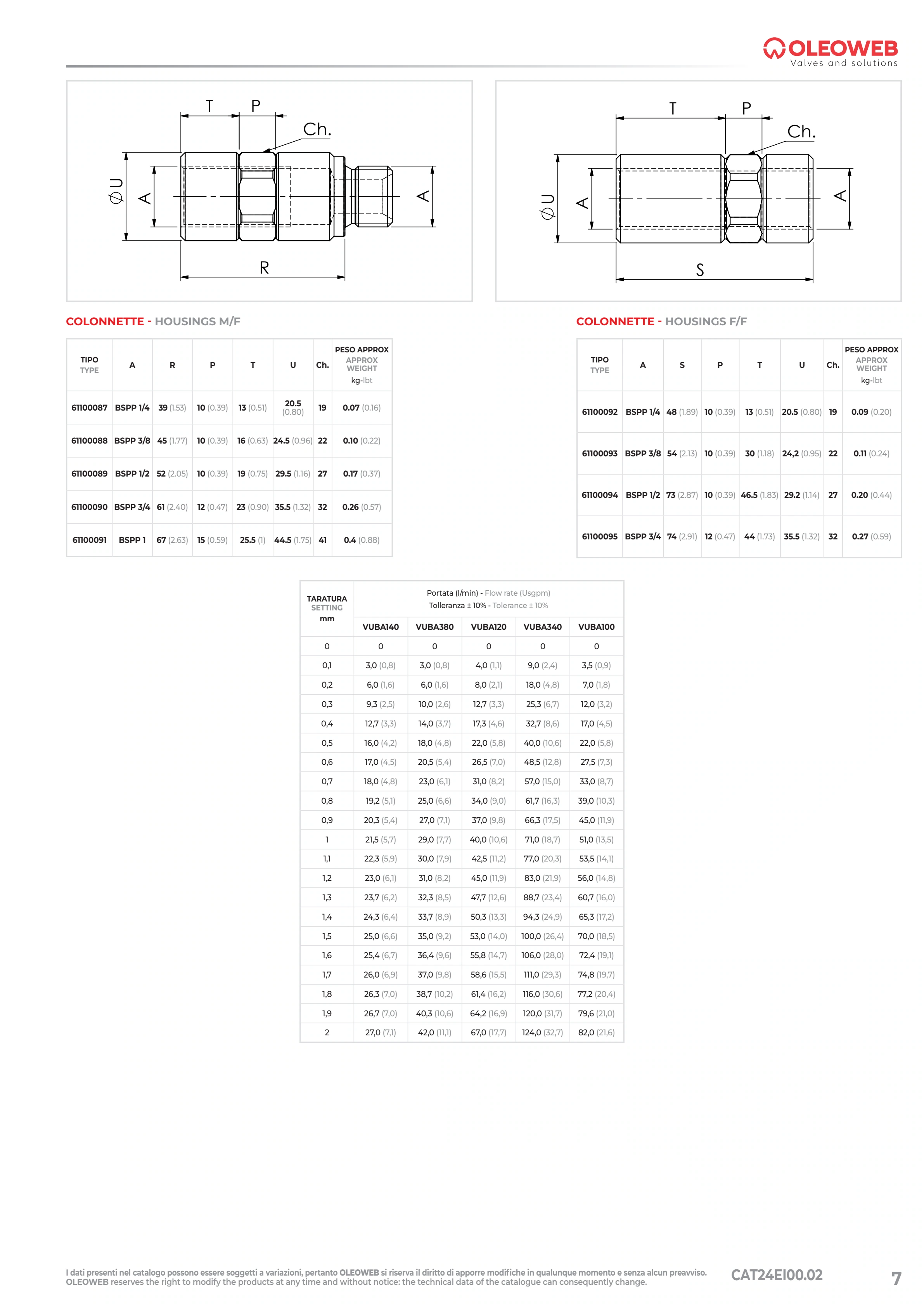

VUBA: корпуса и таблицы настройки
Увеличить ↗Продолжение технического листа: присоединительные корпуса M/F (наружная/внутренняя резьба) и F/F (внутренняя/внутренняя резьба), их чертежи и размеры. В таблицах TARATURA / SETTING указан размер настройки в миллиметрах и соответствующий расход; это разные величины. Используйте столбец своей модели и диапазона.
Полные технические листы и дополнительные материалы
Оригинальные листы производителя: схемы, размеры, таблицы обозначений, условия испытаний и примечания.

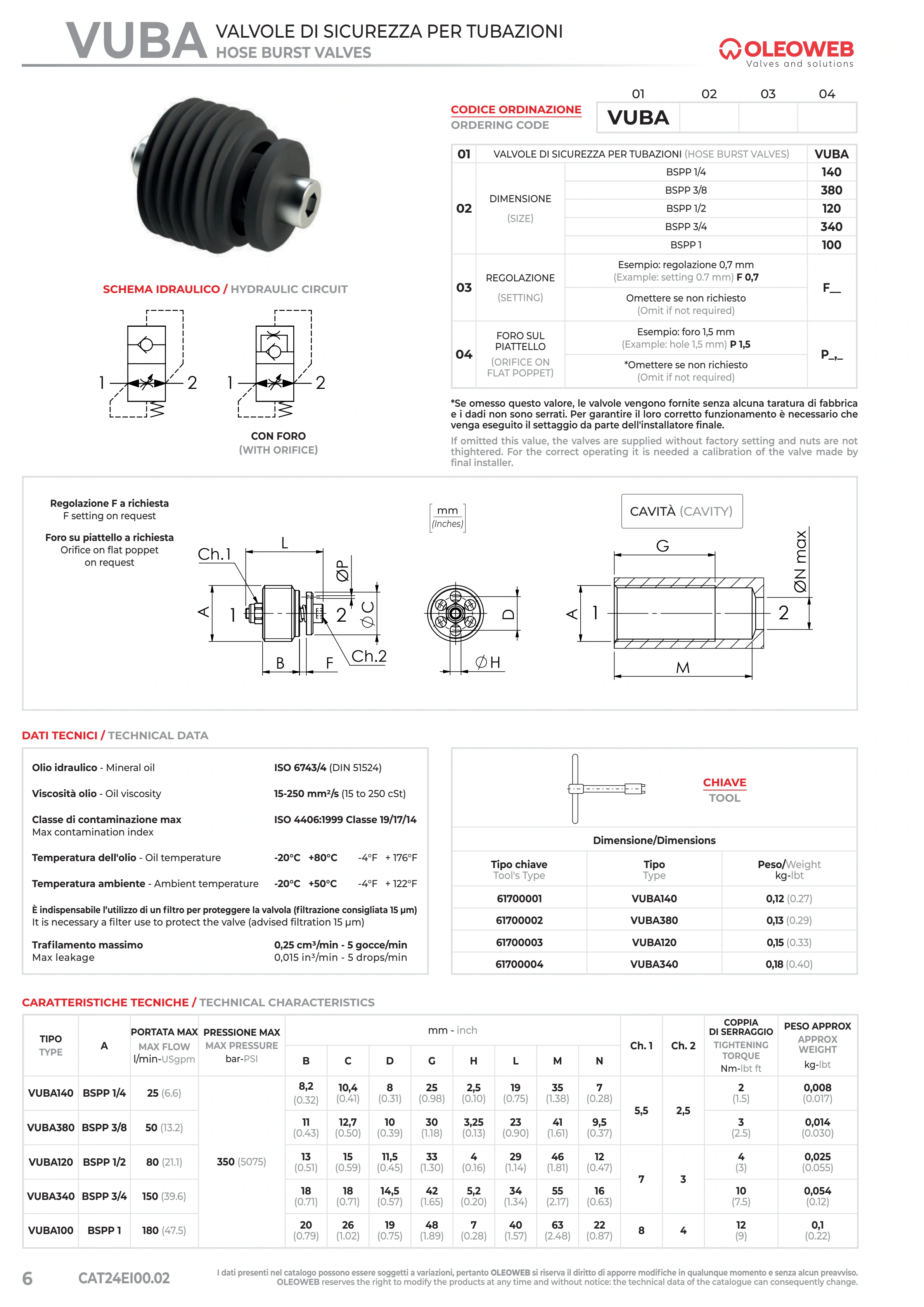

Полный технический лист VUBA
Увеличить ↗Полная страница каталога без обрезки: описание, гидросхема, размеры, таблицы, рабочая среда и примечания. Для чтения мелких обозначений откройте увеличение или исходное изображение.
Как читать схемы, таблицы и графики
- HYDRAULIC CIRCUIT — гидравлическая схема; DIMENSIONS — размеры; CAVITY — посадочная полость; PERFORMANCES — рабочие характеристики.
- FLOW RATE — расход (л/мин); PRESSURE — давление (бар); PRESSURE DROP / Δp — перепад давления. Стрелки между номерами портов показывают направление потока, для которого снят график.
- Ch. / Hex. — размер под ключ. Ø — диаметр. Значения резьбы, глубины посадки, допусков и момента затяжки берутся из чертежа и строки конкретного исполнения.
- Буквы A/B, номера золотников и другие варианты на листе серии не являются взаимозаменяемыми автоматически. Сверяйте полный код товара со схемой, портами и условиями применения.
Назначение и работа
Перекрывает выходящий поток при превышении настроенного расхода и помогает ограничить падение нагруженного механизма при повреждении линии. Настройка зазора выполняется под конкретный рабочий расход; без неё клапан не считается готовым защитным устройством. Корпус и картридж проверяют отдельно.
Подбор и подключение
При подборе сверяют назначение портов и направление потока, резьбу или посадочную полость, расход, рабочее давление, схему управления, материал уплотнений и рабочую жидкость. Одинаковая резьба не гарантирует одинаковой функции.
Рабочая среда
Рабочая жидкость — минеральное гидравлическое масло ISO 6743/4 (DIN 51524), вязкость 15–250 мм²/с.
Температура масла: −20…+80 °C; температура окружающей среды: −20…+50 °C.
Предельный класс загрязнения по ISO 4406: 19/17/14. Требования к фильтрации учитывают при проектировании всей системы.
Маркировка исполнения
Заводская серия и полный код исполнения сохранены. Русское название описывает функцию, но не заменяет маркировку. Варианты резьбы, пружины, регулировки и схемы выбираются отдельно; неподтверждённое сочетание опций не создаёт новый артикул автоматически.
Изображение и комплектность
На фотографии показан пример исполнения серии. Расположение портов, регулировка, рукоятка и комплектность поставки сверяются по полному коду позиции. Катушка и ответные присоединения согласуются отдельно, если они предусмотрены конструкцией.
