Металлический грязесъемник WM — размеры, артикулы и подбор
Металлический грязесъемник является специальным однонаправленного действия грязесъемником с двумя различными очищающими кромками - тонкой металлической и эластомерной. Обе кромки установленны параллельно одна за другой в общий металлический корпус.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильWM
Типгрязесъёмник / пыльник
КатегорияГрязесъёмники
ПроизводительTrelleborg
Размерных строк40
Материалпо коду материала / по условиям применения
Температураот -40 °C до +120 °C
Скоростьмакс. 1 м/с
Быстрый подбор
Нужен аналог или поставка WM? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Металлический грязесъемник WM

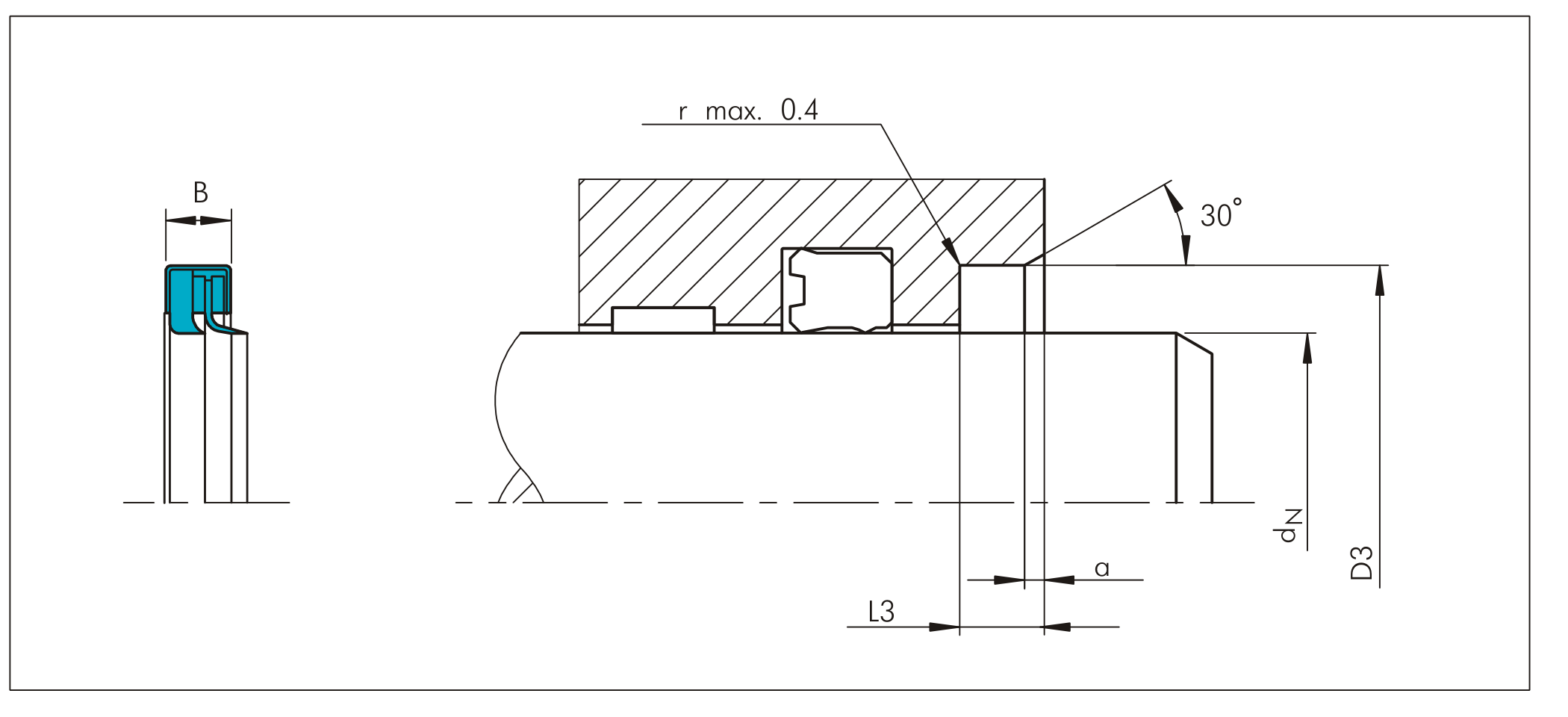

40 строк| Диаметр штока | Диаметр канавки | Ширина канавки | Фаска | Ширина | No по каталогу |
|---|---|---|---|---|---|
| dN f8/h9 | D3 H8 | L3 +0.2 | a min. | B | |
| 12.0 | 25.0 | 7.0 | 2.0 | 6.5 | WM0000120 |
| 14.0 | 27.0 | 7.0 | 2.0 | 6.5 | WM0000140 |
| 15.0 | 28.0 | 7.0 | 2.0 | 6.5 | WM0000150 |
| 16.0 | 29.0 | 7.0 | 2.0 | 6.5 | WM0000160 |
| 18.0 | 31.0 | 7.0 | 2.0 | 6.5 | WM0000180 |
| 20.0 | 33.0 | 7.0 | 2.0 | 6.5 | WM0000200 |
| 22.0 | 35.0 | 7.0 | 2.0 | 6.5 | WM0000220 |
| 25.0 | 38.0 | 7.0 | 2.0 | 6.5 | WM0000250 |
| 28.0 | 41.0 | 7.0 | 2.0 | 6.5 | WM0000280 |
| 30.0 | 43.0 | 7.5 | 2.0 | 7.0 | WM0000300 |
| 32.0 | 45.0 | 7.5 | 2.0 | 7.0 | WM0000320 |
| 35.0 | 48.0 | 7. 5 | 2.0 | 7.0 | WM0000350 |
| 36.0 | 49.0 | 7.5 | 2.0 | 7.0 | WM0000360 |
| 38.0 | 51.0 | 7.5 | 2.0 | 7.0 | WM0000380 |
| 40.0 | 53.0 | 7.5 | 2.0 | 7.0 | WM0200400 |
| 45.0 | 58.0 | 7.5 | 2.0 | 7.0 | WM0000450 |
| 50.0 | 64.0 | 8.0 | 2.0 | 7.5 | WM0000500 |
| 55.0 | 69.0 | 8.0 | 2.0 | 7.5 | WM0000550 |
| 58.0 | 72.0 | 8.0 | 2.0 | 7.5 | WM0000580 |
| 60.0 | 74.0 | 8.0 | 2.0 | 7.5 | WM0000600 |
| 63.0 | 77.0 | 8.0 | 2.0 | 7.5 | WM0000630 |
| 65.0 | 79.0 | 8.0 | 2.0 | 7.5 | WM0000650 |
| 70.0 | 84.0 | 8.0 | 2.0 | 7.5 | WM0000700 |
| 75.0 | 89.0 | 8.0 | 2.0 | 7.5 | WM0000750 |
| 80.0 | 96.0 | 8.5 | 2.0 | 8.0 | WM0100800 |
| 85.0 | 101.0 | 8.5 | 2.0 | 8.0 | WM0000850 |
| 90.0 | 106.0 | 8.5 | 2.0 | 8.0 | WM0000900 |
| 95.0 | 111.0 | 8.5 | 2.0 | 8.0 | WM0000950 |
| 100.0 | 120.0 | 9.0 | 3.0 | 8.5 | WM0001000 |
| 110.0 | 130.0 | 9.0 | 3.0 | 8.5 | WM0001100 |
| 120.0 | 140.0 | 9.0 | 3.0 | 8.5 | WM0001200 |
| 130.0 | 150.0 | 9.0 | 3.0 | 8.5 | WM0001300 |
| 140.0 | 160.0 | 9.0 | 3.0 | 8.5 | WM0001400 |
| 150.0 | 170.0 | 9.0 | 3.0 | 8.5 | WM0101500 |
| 160.0 | 180.0 | 9.0 | 3.0 | 8.5 | WM0001600 |
| 170.0 | 190.0 | 9.0 | 3.0 | 8.5 | WM0001700 |
| 180.0 | 200.0 | 12.0 | 3.0 | 10.0 | WM0001800 |
| 200.0 | 230.0 | 12.0 | 3.0 | 10.0 | WM0102000 |
| 210.0 | 230.0 | 12.0 | 3.0 | 10.0 | WM0002100 |
| 220.0 | 250.0 | 12.0 | 3.0 | 10.0 | WM0002200 |
