Грязесъемник DA 17 WD — размеры, артикулы и подбор
Грязесъемник DA 17 является отформованным двунаправленным эластомерным уплотнителем. Имеет две кромки различной геометрии.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильWD
Типгрязесъёмник / пыльник
КатегорияГрязесъёмники
ПроизводительTrelleborg
Размерных строк74
МатериалNBR, 90 Шор А
Скоростьдо 1 м/с
Быстрый подбор
Нужен аналог или поставка WD? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Грязесъемник DA 17 WD

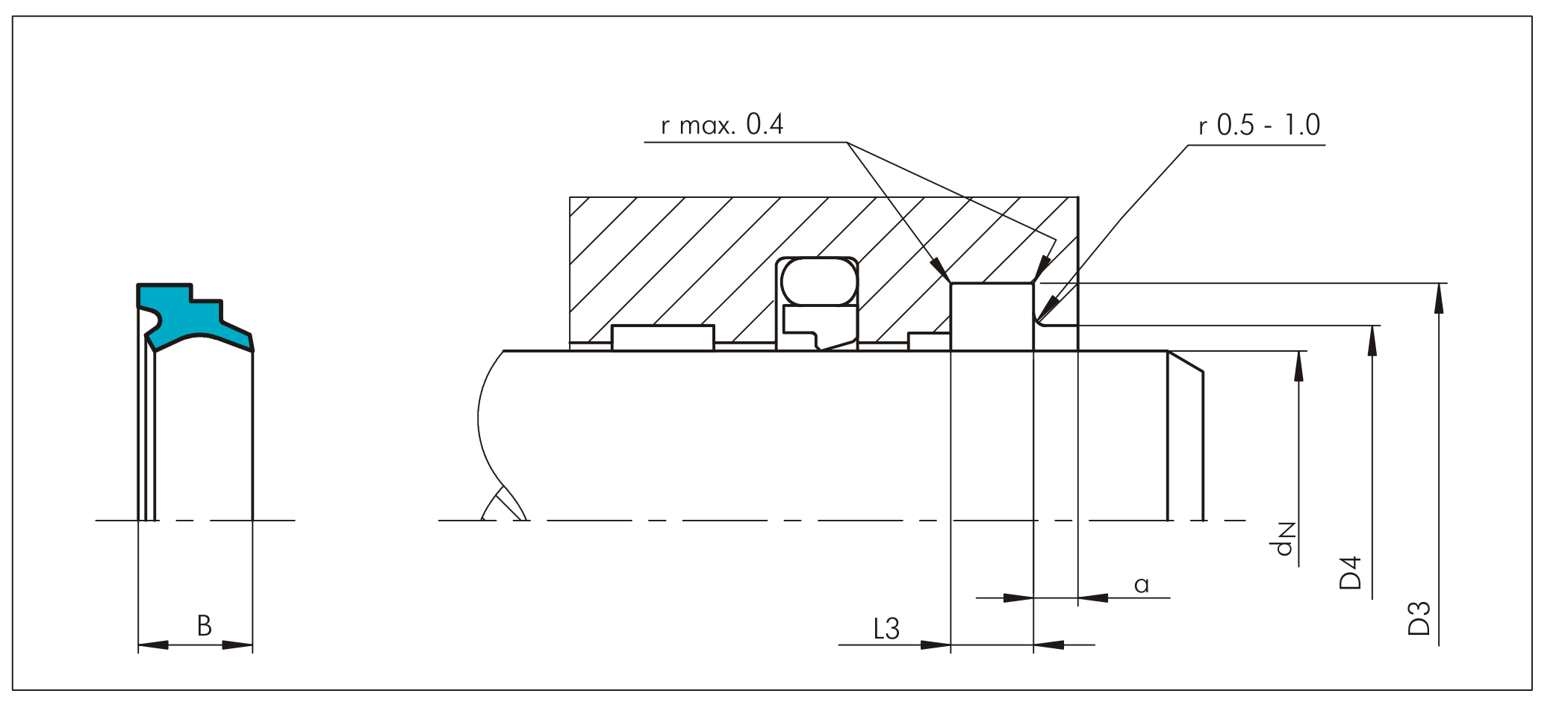

74 строк| Диаметр штока | Диаметр канавки | Ширина канавки | Диаметр цилиндра | Ширина фланца | Ширина | No по каталогу |
|---|---|---|---|---|---|---|
| dN f8/h9 | D3 H9 | L3 +0.2 | D4 H11 | a min. | B | |
| 10.0 | 18.0 | 6.0 | 13.5 | 2.0 | 8.0 | WD1700100 |
| 12.0 | 20.0 | 6.0 | 15.5 | 2.0 | 8.0 | WD1700120 |
| 14.0 | 22.0 | 6.0 | 17.5 | 2.0 | 8.0 | WD1700140 |
| 15.0 | 23.0 | 6.0 | 18.5 | 2.0 | 8.0 | WD1700150 |
| 16.0 | 24.0 | 6.0 | 19.5 | 2.0 | 8.0 | WD1700160 |
| 18.0 | 26.0 | 6.0 | 21.5 | 2.0 | 8.0 | WD1700180 |
| 20.0 | 28.0 | 6.0 | 23.5 | 2.0 | 8.0 | WD1700200 |
| 22.0 | 30.0 | 6.0 | 25.5 | 2.0 | 8.0 | WD1700220 |
| 24.0 | 32.0 | 6.0 | 27.5 | 2.0 | 8.0 | WD1700240 |
| 25.0 | 33.0 | 6.0 | 28.5 | 2.0 | 8.0 | WD1700250 |
| 28.0 | 36.0 | 6.0 | 31.5 | 2.0 | 8.0 | WD1700280 |
| 30.0 | 38.0 | 6.0 | 33.5 | 2.0 | 8.0 | WD1700300 |
| 32.0 | 40.0 | 6.0 | 35.5 | 2.0 | 8.0 | WD1700320 |
| 35.0 | 43.0 | 6.0 | 38.5 | 2.0 | 8.0 | WD1700350 |
| 36.0 | 44.0 | 6.0 | 39.5 | 2.0 | 8.0 | WD1700360 |
| 37.0 | 45.0 | 6.0 | 40.5 | 2.0 | 8.0 | WD1700370 |
| 38.0 | 46.0 | 6.0 | 41.5 | 2.0 | 8.0 | WD1700380 |
| 40.0 | 48.0 | 6.0 | 43.5 | 2.0 | 8.0 | WD1700400 |
| 42.0 | 50.0 | 6.0 | 45.5 | 2.0 | 8.0 | WD1700420 |
| 45.0 | 53.0 | 6.0 | 48.5 | 2.0 | 8.0 | WD1700450 |
| 46.0 | 54.0 | 6.0 | 49.5 | 2.0 | 8.0 | WD1700460 |
| 48.0 | 56.0 | 6.0 | 51.5 | 2.0 | 8.0 | WD1700480 |
| 50.0 | 58.0 | 6.0 | 53.5 | 2.0 | 8.0 | WD1700500 |
| 52.0 | 60.0 | 6.0 | 55.5 | 2.0 | 8.0 | WD1700520 |
| 55.0 | 63.0 | 6.0 | 58.5 | 2.0 | 8.0 | WD1700550 |
| 56.0 | 64.0 | 6.0 | 59.5 | 2.0 | 8.0 | WD1700560 |
| 60.0 | 68.0 | 6.0 | 63.5 | 2.0 | 8.0 | WD1700600 |
| 63.0 | 71.0 | 6.0 | 66.5 | 2.0 | 8.0 | WD1700630 |
| 65.0 | 73.0 | 6.0 | 68.5 | 2.0 | 8.0 | WD1700650 |
| 68.0 | 76.0 | 6.0 | 71.5 | 2.0 | 8.0 | WD1700680 |
| 70.0 | 78.0 | 6.0 | 73.5 | 2.0 | 8.0 | WD1700700 |
| 75.0 | 83.0 | 6.0 | 78.5 | 2.0 | 8.0 | WD1700750 |
| 80.0 | 88.0 | 6.0 | 83.5 | 2.0 | 8.0 | WD1700800 |
| 85.0 | 93.0 | 6.0 | 88.5 | 2.0 | 8.0 | WD1700850 |
| 90.0 | 98.0 | 6.0 | 93.5 | 2.0 | 8.0 | WD1700900 |
| 95.0 | 103.0 | 6.0 | 98.5 | 2.0 | 8.0 | WD1700950 |
| 100.0 | 108.0 | 6.0 | 103.5 | 2.0 | 8.0 | WD1701000 |
| 105.0 | 117.0 | 8.2 | 110.0 | 3.0 | 11.0 | WD1701050 |
| 110.0 | 122.0 | 8.2 | 115.0 | 3.0 | 11.0 | WD1701100 |
| 115.0 | 127.0 | 8.2 | 120.0 | 3.0 | 11.0 | WD1701150 |
| 120.0 | 132.0 | 8.2 | 125.0 | 3.0 | 11.0 | WD1701200 |
| 125.0 | 137.0 | 8.2 | 130.0 | 3.0 | 11.0 | WD1701250 |
| 130.0 | 142.0 | 8.2 | 135.0 | 3.0 | 11.0 | WD1701300 |
| 135.0 | 147.0 | 8.2 | 140.0 | 3.0 | 11.0 | WD1701350 |
| 140.0 | 152.0 | 8.2 | 145.0 | 3.0 | 11.0 | WD1701400 |
| 145.0 | 157.0 | 8.2 | 150.0 | 3.0 | 11.0 | WD1701450 |
| 150.0 | 162.0 | 8.2 | 155.0 | 3.0 | 11.0 | WD1701500 |
| 155.0 | 167.0 | 8.2 | 160.0 | 3.0 | 11.0 | WD1701550 |
| 160.0 | 172.0 | 8.2 | 165.0 | 3.0 | 11.0 | WD1701600 |
| 165.0 | 177.0 | 8.2 | 170.0 | 3.0 | 11.0 | WD1701650 |
| 170.0 | 182.0 | 8.2 | 175.0 | 3.0 | 11.0 | WD17 01700 |
| 180.0 | 192.0 | 8.2 | 185.0 | 3.0 | 11.0 | WD1701800 |
| 185.0 | 197.0 | 8.2 | 190.0 | 3.0 | 11.0 | WD1701850 |
| 190.0 | 202.0 | 8.2 | 195.0 | 3.0 | 11.0 | WD1701900 |
| 195.0 | 207.0 | 8.2 | 200.0 | 3.0 | 11.0 | WD1701950 |
| 200.0 | 212.0 | 8.2 | 205.0 | 3.0 | 11.0 | WD1702000 |
| 205.0 | 220.0 | 9.5 | 212.0 | 3.0 | 13.0 | WD1702050 |
| 210.0 | 225.0 | 9.5 | 217.0 | 3.0 | 13.0 | WD1702100 |
| 220.0 | 235.0 | 9.5 | 227.0 | 3.0 | 13.0 | WD1702200 |
| 225.0 | 240.0 | 9.5 | 232.0 | 3.0 | 13.0 | WD1702250 |
| 240.0 | 255.0 | 9.5 | 247.0 | 3.0 | 13.0 | WD1702400 |
| 250.0 | 265.0 | 9.5 | 257.0 | 3.0 | 13.0 | WD1702500 |
| 260.0 | 275.0 | 9.5 | 267.0 | 3.0 | 13.0 | WD1702600 |
| 275.0 | 290.0 | 9.5 | 282.0 | 3.0 | 13.0 | WD1702750 |
| 280.0 | 295.0 | 9.5 | 287.0 | 3.0 | 13.0 | WD1702800 |
| 290.0 | 305.0 | 9.5 | 297.0 | 3.0 | 13.0 | WD1702900 |
| 300.0 | 315.0 | 9.5 | 307.0 | 3.0 | 13.0 | WD1703000 |
| 310.0 | 325.0 | 9.5 | 317.0 | 3.0 | 13.0 | WD1703100 |
| 320.0 | 335.0 | 9.5 | 327.0 | 3.0 | 13.0 | WD1703200 |
| 350.0 | 365.0 | 9.5 | 357.0 | 3.0 | 13.0 | WD1703500 |
| 360.0 | 375.0 | 9.5 | 367.0 | 3.0 | 13.0 | WD1703600 |
| 370.0 | 385.0 | 9.5 | 377.0 | 3.0 | 13.0 | WD1703700 |
| 400.0 | 415.0 | 9.5 | 407.0 | 3.0 | 13.0 | WD1704000 |
| 440.0 | 455.0 | 9.5 | 447.0 | 3.0 | 13.0 | WD1704400 |
