Штоковые уплотнения · Trelleborg

U-образная манжета RU3B (с кольцом противовыдавливания) — размеры, артикулы и подбор

RU3B — исполнение манжеты RU3 с кольцом противовыдавливания, вынесенное в отдельную размерную таблицу.

Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильRU3B
Типштоковое U-образное уплотнение
КатегорияШтоковые уплотнения
ПроизводительTrelleborg
Размерных строк23
Материалпо коду материала / по условиям применения
Давлениедо 50 МПа
Температураот -45 °C до +110 °C
Скоростьдо 0,5 м/с
Быстрый подбор
Нужен аналог или поставка RU3B? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

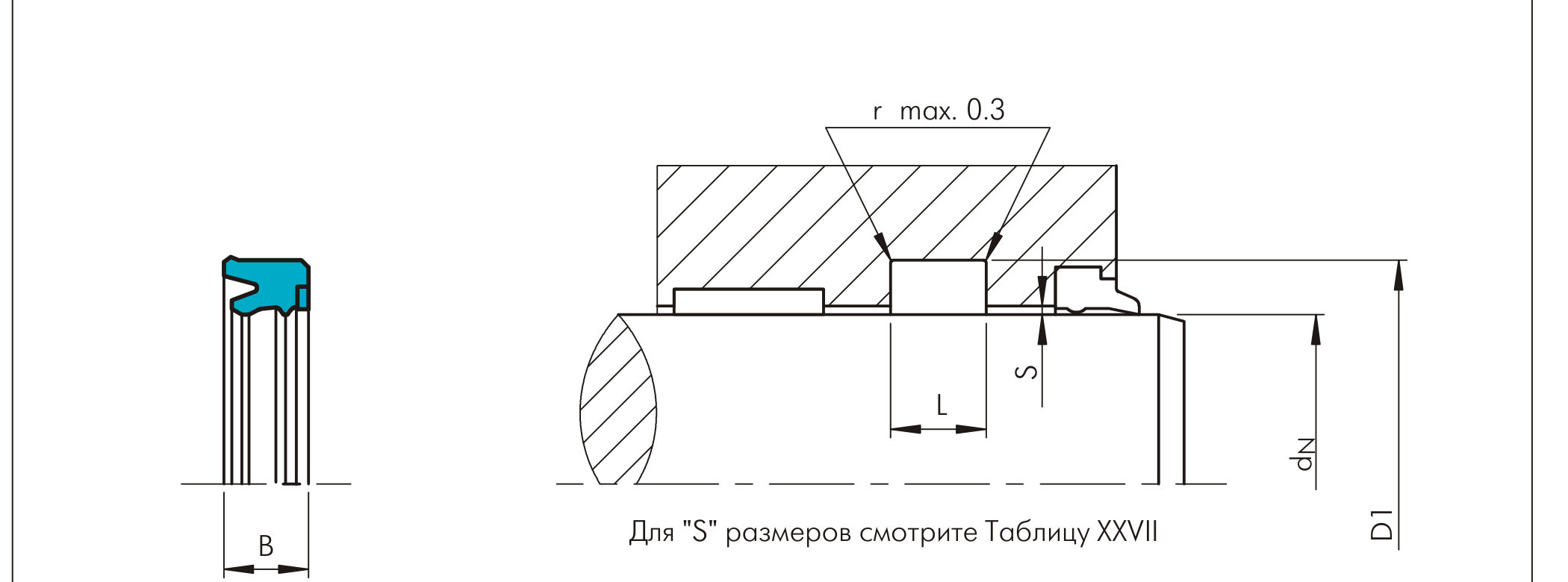

Размеры и артикулы U-образная манжета RU3B (с кольцом противовыдавливания)

23 строк
Приме- чаниеДиаметр штокаДиаметр канавкиШирина канавкиШирина уплотненияNo по каталогуNo по каталогу Сийлинг Партс
dN h11D1 H11L +0.2B
*40.055.011.010.0RU30B0400RS 40 55/LA
42.051.011.010.0RU30B0420RS 42 51/LA
45.052.014.013.0RU30B0450RS 45 52/LA
*50.059.011.010.0RU30B0500RS 50 59/LA
50.060.08.07.2RU31B0500RS 50 60/LA
50.065.011.010.0RU32B0500RS 50 65/LA
*50.070.013.012.0RU33B0500RS 50 70/LA
*60.068.014.013.0RU30B0600RS 60 68/LA
60.069.011.010.0RU31B0600RS 60 69/LA
60.080.013.012.0RU32B0600RS 60 80/LA
63.083.013.012.0RU30B0630RS 63 83/LA
70.080.08.07.2RU30B0700RS 70 80/LA
70.085.012.511.5RU31B0700RS 70 85/LA
78.086.014.013.0RU30B0780RS 78 86/LA
80.095.012.511.5RU30B0800RS 80 95/LA
**97.0105.014.013.0RU30B0970RS 97 105/LA
100.0120.014.513.5RU30B1000RS 100 120/LA
105.0125.013.012.0RU30B1050RS 105 125/LA
**118.0126.014.013.0RU30B1180RS 118 126/LA
120.0140.013.012.0RU30B1200RS 120 140/LA
125.0145.013.012.0RU30B1250RS 125 145/LA
**143.0151.014.013.0RU30B1430RS 143 151/LA
**171.0179.014.013.0RU30B1710RS 171 179/LA
