Компакт Сийл DPC PCF — размеры, артикулы и подбор
Компакт Сийл DPC PCF — поршневое уплотнение двунаправленного действия со встроенными направляющими кольцами. Уплотнительный элемент усилен тканью и рассчитан на механическую устойчивость в поршневом узле.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильPCF
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительTrelleborg
Размерных строк23
Материалпо коду материала / по условиям применения
Давлениедо 35 МПа
Температураот -30 °C до +130 °C
Скоростьдо 0.5 м/с
Быстрый подбор
Нужен аналог или поставка PCF? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Компакт Сийл DPC PCF

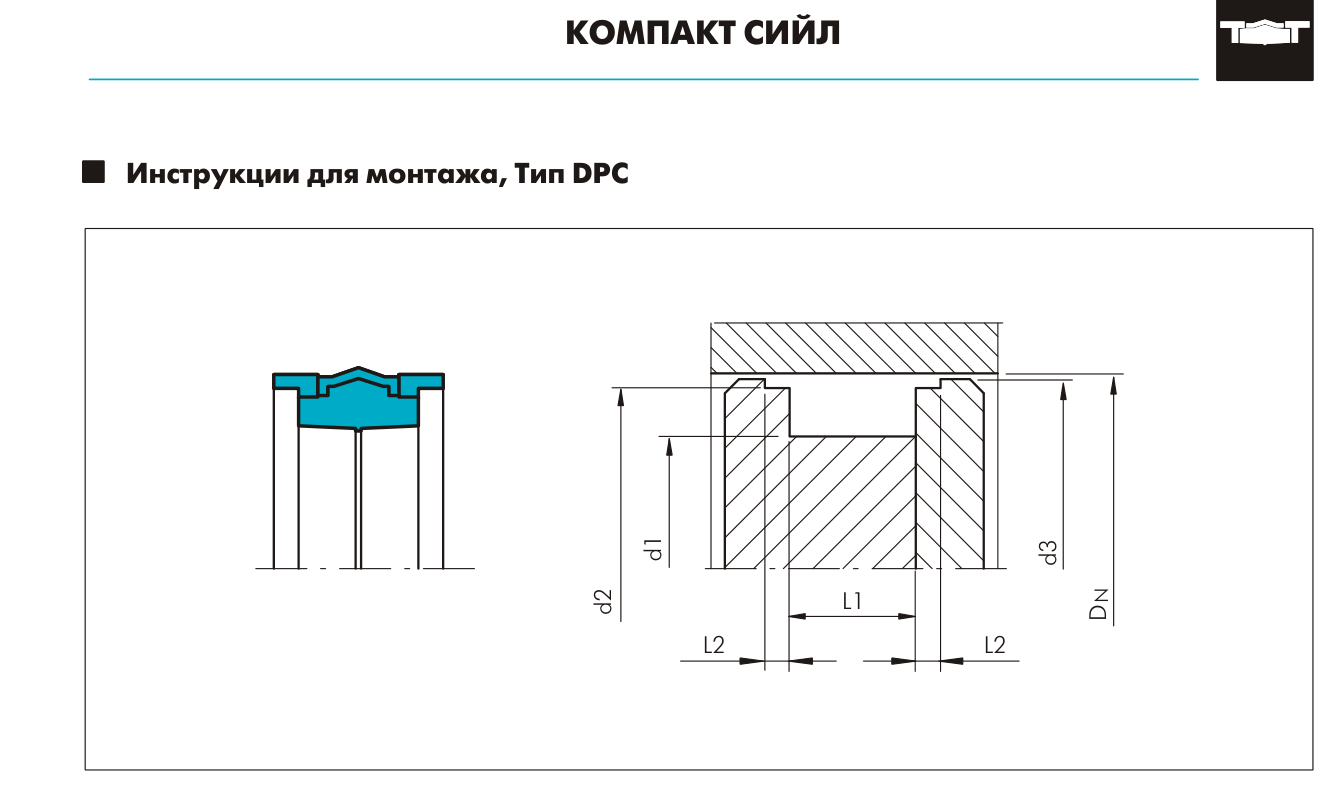

23 строк| Диаметр цилиндрa | Размеры канавки | No по каталогу | No по каталогу Полипак | ||||
|---|---|---|---|---|---|---|---|
| DN H11 | d1 h9 | L1 +0.2 | L2 +0.1 | d2 h11 | d3 h11 | ||
| 30.0 | 17.0 | 15.4 | 6.35 | 26.50 | 29.00 | PCF000300-N00OC | DPC 3017 |
| 35.0 | 22.0 | 15.4 | 6.35 | 31.40 | 33.70 | PCF000350-N00OC | DPC 3522 |
| 40.0 | 24.0 | 18.4 | 6.35 | 35.40 | 38.70 | PCF000400-N00OC | DPC 4024 |
| 45.0 | 29.0 | 18.4 | 6.35 | 40.40 | 43.70 | PCF000450-N00OC | DPC 4529 |
| 50.0 | 34.0 | 18.4 | 6.35 | 45.40 | 48.70 | PCF000500-N00OC | DPC 5034 |
| 55.0 | 39.0 | 18.4 | 6.35 | 50.40 | 53.70 | PCF000550-N00OC | DPC 5539 |
| 60.0 | 44.0 | 18.4 | 6.35 | 55.40 | 58.70 | PCF000600-N00OC | DPC 6044 |
| 65.0 | 50.0 | 18.4 | 6.35 | 60.40 | 63.70 | PCF000650-N00OC | DPC 6550 |
| 70.0 | 50.0 | 22.4 | 6.35 | 64.20 | 68.30 | PCF000700-N00OC | DPC 7050 |
| 75.0 | 55.0 | 22.4 | 6.35 | 69.20 | 73.30 | PCF000750-N00OC | DPC 7555 |
| 80.0 | 60.0 | 22.4 | 6.35 | 74.20 | 78.30 | PCF000800-N00OC | DPC 8060 |
| 85.0 | 65.0 | 22.4 | 6.35 | 79.20 | 83.30 | PCF000850-N00OC | DPC 8565 |
| 90.0 | 70.0 | 22.4 | 6.35 | 84.15 | 88.30 | PCF000900-N00OC | DPC 9070 |
| 95.0 | 75.0 | 22.4 | 6.35 | 89.15 | 93.30 | PCF000950-N00OC | DPC 9575 |
| 100.0 | 75.0 | 22.4 | 6.35 | 93.15 | 98.05 | PCF001000-N00OC | DPC 10075 |
| 100.0 | 80.0 | 25.4 | 6.35 | 94.15 | 98.30 | PCF101000-N00OC | DPC 10080 |
| 105.0 | 85.0 | 22.4 | 6.35 | 98.10 | 103.00 | PCF001050-N00OC | DPC 10585 |
| 110.0 | 85.0 | 22.4 | 6.35 | 103.10 | 108.00 | PCF001100-N00OC | DPC 11085 |
| 120.0 | 100.0 | 25.4 | 6.35 | 114.10 | 118.00 | PCF001200-N00OC | DPC 120100 |
| 130.0 | 105.0 | 25.4 | 6.35 | 123.10 | 128.00 | PCF001300-N00OC | DPC 130105 |
| 140.0 | 115.0 | 25.4 | 6.35 | 133.00 | 138.00 | PCF001400-N00OC | DPC 140115 |
| 150.0 | 125.0 | 25.4 | 6.35 | 143.00 | 148.00 | PCF001500-N00OC | DPC 150125 |
| 160.0 | 135.0 | 33.0 | 6.35 | 153.00 | 158.00 | PCF001600-N00OC | DPC 160135 |
