Поршневые уплотнения · Trelleborg
PU DAS и Полипак® EUD PCC — размеры, артикулы и подбор
Компакт Сийлс являются уплотнениями двунаправленного действия с интегрированными направляющими кольцами. Сочетание эластомерного активирующего элемента и полиуретанового уплотнительного элемента со специальной формой, дает отличный уплотняющий эффект и долговечность.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильPCC
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительTrelleborg
Размерных строк23
Материалпо коду материала / по условиям применения
Давлениедо 40 МПа
Температураот -30 °C до +80 °C
Скоростьдо 0.5 м/с
Быстрый подбор
Нужен аналог или поставка PCC? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы PU DAS и Полипак® EUD PCC

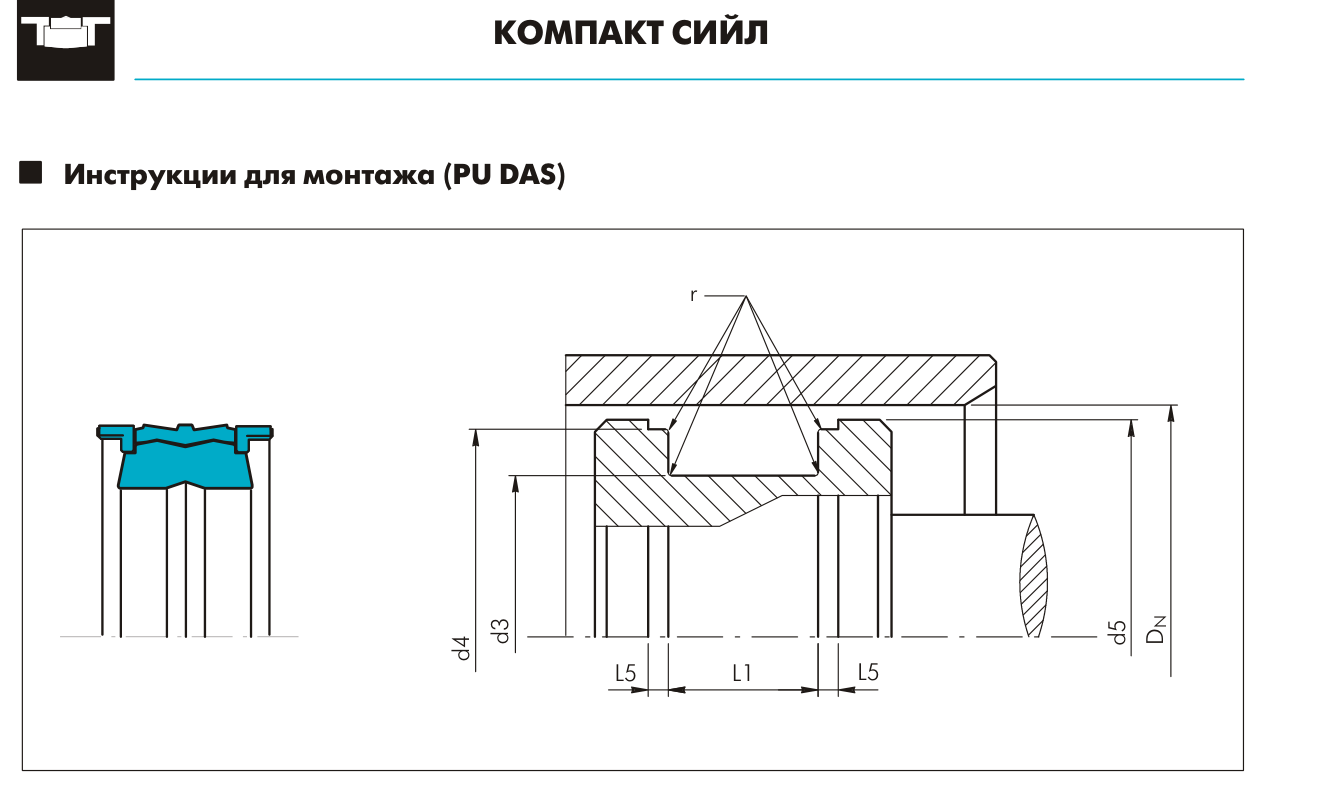

23 строк| Диаметр цилиндра | Размеры канавки | Диаметр поршня | No по каталогу | ||||
|---|---|---|---|---|---|---|---|
| DN H9 | d3 h9 | d4 h9 | L1 +0.2 | L5 +0.1 | rmax. | d5 h11 | |
| 40.0 | 26.0 | 36.00 | 15.5 | 2.60 | 0.4 | 38.50 | PCC000400 - UA0ON |
| 45.0 | 31.0 | 41.00 | 15.5 | 2.60 | 0.4 | 44.00 | PCC000450 - UA0ON |
| 50.0 | 34.0 | 46.00 | 20.5 | 3.10 | 0.4 | 49.00 | PCC000500 - UA0ON |
| 55.0 | 39.0 | 51.00 | 20.5 | 3.10 | 0.4 | 54.00 | PCC000550 - UA0ON |
| 60.0 | 44.0 | 56.00 | 20.5 | 3.10 | 0.4 | 59.00 | PCC000600 - UA0ON |
| 63.0 | 47.0 | 59.00 | 20.5 | 3.10 | 0.4 | 62.00 | PCC000630 - UA0ON |
| 65.0 | 49.0 | 61.00 | 20.5 | 3.10 | 0.4 | 64.00 | PCC000650 - UA0ON |
| 70.0 | 54.0 | 66.00 | 20.5 | 3.10 | 0.4 | 69.00 | PCC000700 - UA0ON |
| 75.0 | 59.0 | 71.00 | 20.5 | 3.10 | 0.4 | 74.00 | PCC000750 - UA0ON |
| 80.0 | 62.0 | 76.00 | 22.5 | 3.60 | 0.4 | 79.00 | PCC000800 - UA0ON |
| 90.0 | 72.0 | 86.00 | 22.5 | 3.60 | 0.4 | 89.00 | PCC000900 - UA0ON |
| 100.0 | 82.0 | 96.00 | 22.5 | 3.60 | 0.4 | 99.00 | PCC001000 - UA0ON |
| 110.0 | 92.0 | 106.00 | 22.5 | 3.60 | 0.4 | 109.00 | PCC001100 - UA0ON |
| 125.0 | 103.0 | 121.00 | 26.5 | 5.10 | 0.8 | 124.00 | PCC001250 - UA0ON |
| 140.0 | 118.0 | 136.00 | 26.5 | 5.10 | 0.8 | 139.00 | PCC001400 - UA0ON |
| 150.0 | 128.0 | 146.00 | 26.5 | 5.10 | 0.8 | 149.00 | PCC001500 - UA0ON |
| 160.0 | 138.0 | 156.00 | 26.5 | 5.10 | 0.8 | 159.00 | PCC001600 - UA0ON |
| 165.0 | 143.0 | 161.00 | 26.5 | 5.10 | 0.8 | 164.00 | PCC001650 - UA0ON |
| 170.0 | 148.0 | 166.00 | 26.5 | 5.10 | 0.8 | 169.00 | PCC001700 - UA0ON |
| 180.0 | 158.0 | 176.00 | 26.5 | 5.10 | 0.8 | 179.00 | PCC001800 - UA0ON |
| 200.0 | 175.0 | 196.00 | 31.5 | 6.60 | 0.8 | 199.00 | PCC002000 - UA0ON |
| 250.0 | 220.0 | 242.90 | 35.4 | 6.35 | 0.8 | 248.00 | PCC002500 - UA0ON |
| 270.0 | 240.0 | 262.90 | 35.4 | 6.35 | 0.8 | 267.00 | PCC002700 - UA0ON |
