Поршневые уплотнения · Trelleborg
Поршневые уплотнения Компакт PCA — размеры, артикулы и подбор

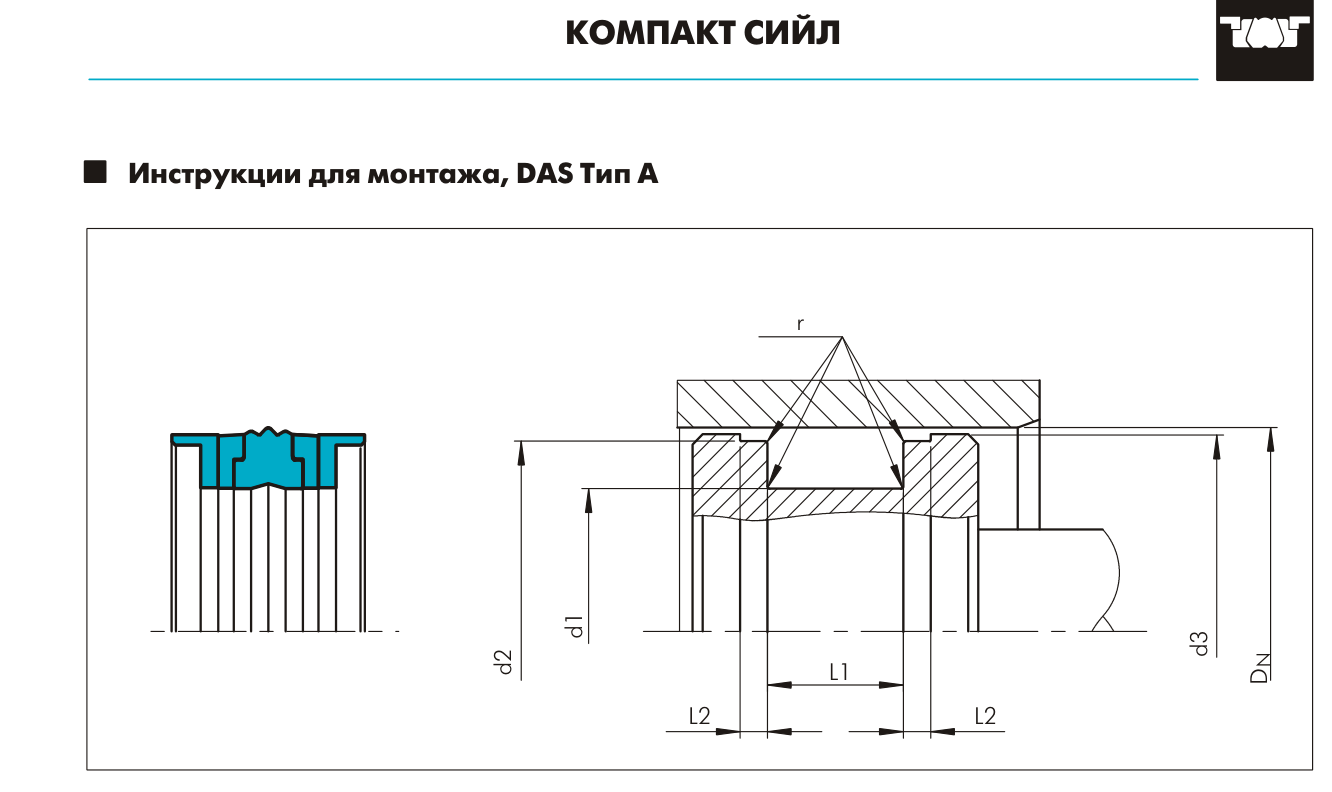

Уплотнение Компакт Сийл состоит из эластомерного профильного кольца, двух опорных и двух направляющих колец. Эластомерное профильное кольцо уплотняет и в динамическом, и в статическом режиме, так как опорные кольца предохраняют экструдирование в зазоре.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильPCA
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительTrelleborg
Размерных строк16
Материалпо коду материала / по условиям применения
Давлениедо 35 МПа
Температураот -30 °C до +100 °C
Скоростьдо 0.5 м/с
Быстрый подбор
Нужен аналог или поставка PCA? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы Поршневые уплотнения Компакт PCA
16 строк| Диаметр цилиндра | Размеры канавки | No по каталогу | TSS Кат. No | Сийлинг Партс Кат. No | |||||
|---|---|---|---|---|---|---|---|---|---|
| 32.0 | 24.0 | 28.0 | 15.5 | 31.4 | 3.2 | 0.4 | PCA200320-NCRO | * | DAS 32 24 |
| 40.0 | 32.0 | 36.0 | 15.5 | 39.4 | 3.2 | 0.4 | PCA400400-NCRO | * | DAS 40 32 |
| 50.0 | 38.0 | 46.0 | 20.5 | 49.4 | 4.2 | 0.4 | PCA200500-NCRO | * | DAS 50 38 |
| 60.0 | 48.0 | 56.0 | 20.5 | 59.4 | 4.2 | 0.4 | PCA200600-NCRO | * | DAS 60 48 |
| 63.0 | 51.0 | 59.0 | 20.5 | 63.4 | 4.2 | 0.4 | PCA300630-NCRO | * | DAS 63 51 |
| 70.0 | 58.0 | 66.0 | 20.5 | 69.4 | 4.2 | 0.4 | PCA200700-NCRO | * | DAS 70 58 |
| 80.0 | 66.0 | 76.0 | 22.5 | 79.4 | 5.2 | 0.4 | PCA200800-NCRO | * | DAS 80 66 |
| 90.0 | 76.0 | 86.0 | 22.5 | 89.4 | 5.2 | 0.4 | PCA200900-NCRO | * | DAS 90 76 |
| 100.0 | 86.0 | 96.0 | 22.5 | 99.4 | 5.2 | 0.4 | PCA201000-NCRO | * | DAS 100 86 |
| 110.0 | 96.0 | 106.0 | 22.5 | 109.4 | 5.2 | 0.4 | PCA201100-NCRO | * | DAS 110 96 |
| 120.0 | 106.0 | 116.0 | 22.5 | 119.4 | 5.2 | 0.8 | PCA101200-NCRO | * | DAS 120 106 |
| 125.0 | 108.0 | 121.0 | 26.5 | 124.4 | 7.2 | 0.8 | PCA201250-NCRO | * | DAS 125 108 |
| 130.0 | 113.0 | 126.0 | 26.5 | 129.4 | 7.2 | 0.8 | PCA201300-NCRO | * | DAS 130 113 |
| 140.0 | 123.0 | 136.0 | 26.5 | 139.4 | 7.2 | 0.8 | PCA301400-NCRO | * | DAS 140 123 |
| 150.0 | 133.0 | 146.0 | 26.5 | 149.4 | 7.2 | 0.8 | PCA301500-NCRO | * | DAS 150 133 |
| 160.0 | 143.0 | 156.0 | 26.5 | 159.4 | 7.2 | 0.8 | PCA301600-NCRO | * | DAS 160 143 |
