TDUOPM — размеры, артикулы и подбор
TDUOPM — интегральный поршень Simrit / Merkel для пневмоцилиндров. Конструкция объединяет поршень, рабочие уплотняющие кромки и направляющую функцию в одном готовом узле, что упрощает монтаж и снижает количество отдельных деталей. При подборе сравнивают DN, dN, высоты профиля, исполнение, материал и артикул. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильTDUOPM
Типпневматическое поршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительSimrit / Merkel
Размерных строк8
Материал72 NBR 708 / NBR
Давление≤ 1,2 МПа (12 бар)
Температура–20 °C до +80 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка TDUOPM? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы TDUOPM

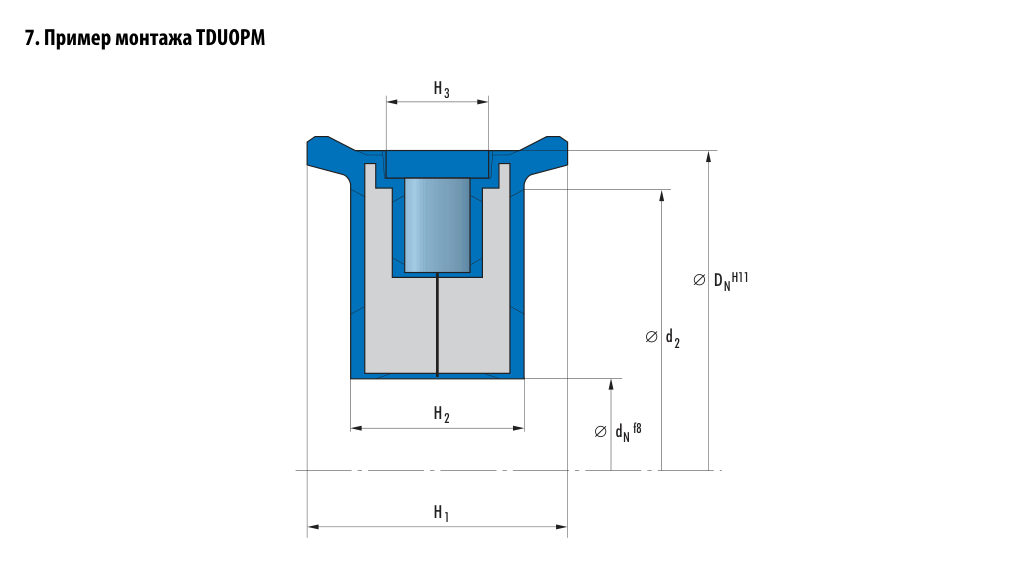

8 строк| DN | dN | H1 | H2 | d2 | H3 | Артикул № |
|---|---|---|---|---|---|---|
| 32 | 8 | 18 | 13 | 24 | 10 | 436297a) |
| 40 | 10 | 22 | 13 | 32 | 10 | 420487a) |
| 50 | 10 | 20 | 11 | 42 | 8 | 420488a) |
| 50 | 16 | 20 | 13 | 45 | 8 | 438283a) |
| 63 | 16 | 25 | 14 | 54 | 10 | 420489 |
| 80 | 16 | 27 | 14 | 70 | 10 | 420491 |
| 80 | 20 | 27 | 14 | 75 | 10 | 438285a) |
| 100 | 20 | 27 | 16 | 90 | 10 | 420494 |
