TDUOH — размеры, артикулы и подбор
TDUOH — интегральный поршень Simrit / Merkel для пневмоцилиндров. Конструкция объединяет поршень, рабочие уплотняющие кромки и направляющую функцию в одном готовом узле, что упрощает монтаж и снижает количество отдельных деталей. При подборе сравнивают DN, dN, высоты профиля, исполнение, материал и артикул. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильTDUOH
Типпневматическое поршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительSimrit / Merkel
Размерных строк28
Материал90 NBR 109
Давление≤ 1,2 МПа (12 бар)
Температура–30 °C до +100 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка TDUOH? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы TDUOH

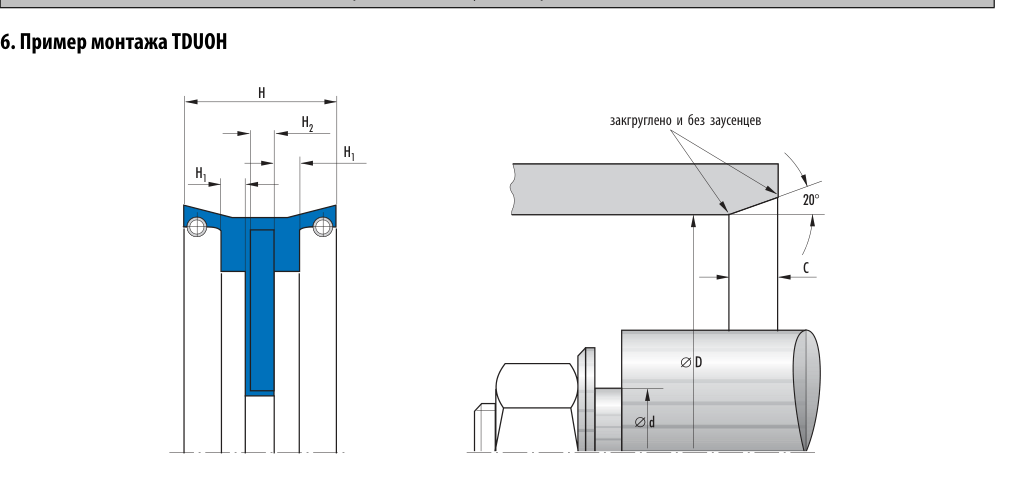

28 строк| D | d | H | H1 | H2 | C | Обозначение | Артикул № |
|---|---|---|---|---|---|---|---|
| 25 | 8 | 22 | 1,5 | 3 | 3,5 | TDUOH25-19 | 9620 |
| 26 | 8 | 22 | 1,5 | 3 | 3,5 | TDUOH26-8 | 9622a) |
| 35 | 8 | 26 | 1,5 | 3 | 3,5 | TDUOH35-19 | 9634 |
| 40 | 10 | 25 | 2,5 | 3 | 5 | TDUOH40-41 | 9640 |
| 45 | 10 | 25 | 1,5 | 4 | 5 | TDUOH45-26 | 9651 |
| 50 | 10 | 25 | 1,5 | 4 | 5 | TDUOH50-34 | 9654 |
| 50 | 16 | 23 | 1,5 | 5 | 5 | TDUOH50-41 | 9656a) |
| 55 | 10 | 25 | 1,5 | 4 | 5 | TDUOH55-17 | 9664 |
| 62 | 41 | 30 | 1,5 | 5 | 5 | TDUOH62-7 | 9679a) |
| 63 | 12 | 25 | 1,5 | 4 | 5 | TDUOH63-4 | 63684 |
| 65 | 12 | 25 | 1,5 | 4 | 5 | TDUOH65-27 | 9688 |
| 70 | 12 | 30 | 1,5 | 5 | 5,5 | TDUOH70-37 | 9707 |
| 75 | 12 | 30 | 1,5 | 5 | 5,5 | TDUOH75-15 | 11618 |
| 80 | 12 | 30 | 1,5 | 5 | 5,5 | TDUOH80-37 | 9733 |
| 85 | 12 | 35 | 1,5 | 6 | 5,5 | TDUOH85-14 | 9743a) |
| 90 | 12 | 35 | 2 | 6 | 5,5 | TDUOH90-23 | 9746 |
| 100 | 12 | 35 | 2 | 6 | 5,5 | TDUOH100-30 | 9755 |
| 110 | 12 | 40 | 2 | 6 | 5,5 | TDUOH110-7 | 9762a) |
| 120 | 20 | 40 | 2,5 | 8 | 7 | TDUOH120-20 | 9771a) |
| 125 | 20 | 40 | 2,5 | 8 | 7 | TDUOH125-21 | 9777 |
| 130 | 20 | 40 | 2,5 | 8 | 7 | TDUOH130-8 | 9781a) |
| 145 | 20 | 45 | 2,5 | 10 | 7 | TDUOH145-4 | 9786a) |
| 150 | 20 | 40 | 2,5 | 10 | 7 | TDUOH150-16 | 9791 |
| 160 | 20 | 40 | 2,5 | 10 | 7 | TDUOH160-10 | 9795 |
| 175 | 20 | 40 | 2,5 | 10 | 7 | TDUOH175-5 | 9801a) |
| 200 | 20 | 40 | 2,5 | 10 | 8 | TDUOH200-9 | 11606 |
| 230 | 30 | 40 | 2,5 | 12 | 8 | TDUOH230-3 | 11617a) |
| 300 | 60 | 40 | 2,5 | 12 | 8 | TDUOH300-9 | 9811 |
