Поршневые уплотнения · Simrit / Merkel
Simko 320 X2 — размеры, артикулы и подбор
Simko 320 X2 — гидравлическое уплотнение Simrit / Merkel для цилиндров, прессов и других силовых узлов. Манжета подбирается по размерам канавки, давлению, материалу и направлению герметизации; ключевое значение имеют рабочие кромки и устойчивость к выдавливанию. Для аналога сравнивают геометрию сечения, посадочное место и условия эксплуатации. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильSimko 320 X2
Типпоршневая гидравлическая манжета
КатегорияПоршневые уплотнения
ПроизводительSimrit / Merkel
Размерных строк22
МатериалМатериал: Нитрилкаучук NBR и тканевый усилитель
Давление40 МПа
Температура–30 °C до +100 °C
Скорость0,5 м/с
Быстрый подбор
Нужен аналог или поставка Simko 320 X2? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Simko 320 X2

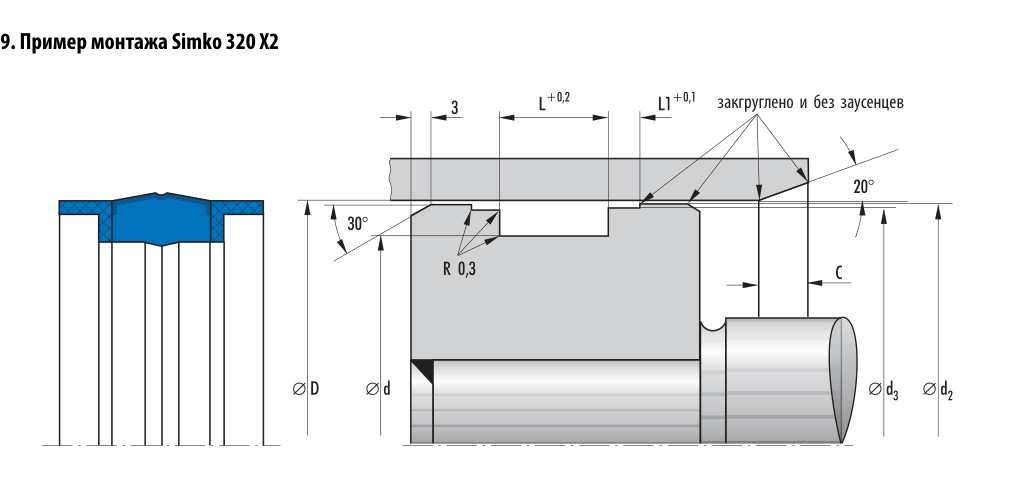

22 строк| D | d | L | L1 | L2 | d1 | d2 | d3 | C | Артикул № |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 17 | 13,5 | 3,2 | 2,1 | 14 | 24,4 | 21 | 4 | 10600 |
| 30 | 22 | 13,5 | 3,2 | 2,1 | 19 | 29,4 | 26 | 4 | 10605 |
| 32 | 24 | 15,5 | 3,2 | 3,1 | 21 | 31,4 | 28 | 4 | 10607 |
| 35 | 27 | 15,5 | 3,2 | 3,1 | 24 | 34,4 | 31 | 4 | 10613 |
| 40 | 32 | 15,5 | 3,2 | 3,1 | 29 | 39,4 | 36 | 4 | 10618 |
| 45 | 37 | 15,5 | 3,2 | 3,1 | 34 | 44,4 | 41 | 4 | 10636 |
| D | d | L | L1 | d2 | d3 | C | Артикул № |
|---|---|---|---|---|---|---|---|
| 50 | 38 | 20,5 | 4,2 | 49,4 | 46 | 4 | 10642a) |
| 60 | 48 | 20,5 | 4,2 | 59,4 | 56 | 4 | 10647a) |
| 70 | 58 | 20,5 | 4,2 | 69,4 | 66 | 4 | 10660a) |
| 80 | 66 | 22,5 | 5,2 | 79,4 | 76 | 5 | 10682a) |
| 90 | 76 | 22,5 | 5,2 | 89,4 | 86 | 5 | 10696a) |
| 100 | 86 | 22,5 | 5,2 | 99,4 | 96 | 5 | 10700a) |
| 110 | 96 | 22,5 | 5,2 | 109,4 | 106 | 5 | 10702a) |
| 120 | 106 | 22,5 | 5,2 | 119,4 | 116 | 6 | 10707a) |
| 125 | 108 | 26,5 | 7,2 | 124,4 | 121 | 6 | 10714a) |
| 140 | 123 | 26,5 | 7,2 | 139,4 | 136 | 6 | 10738a) |
| 150 | 133 | 26,5 | 7,2 | 149,4 | 146 | 6 | 10751a) |
| 160 | 143 | 26,5 | 7,2 | 159,4 | 156 | 6 | 10752a) |
| 180 | 163 | 26,5 | 7,2 | 179,4 | 176 | 6 | 10753a) |
| 200 | 180 | 31,5 | 9,2 | 199,4 | 196 | 6 | 10766a) |
| 220 | 200 | 31,5 | 9,2 | 219,4 | 216 | 6 | 18119a) |
| 250 | 230 | 31,5 | 9,2 | 249,4 | 246 | 6 | 18120a) |
