Грязесъёмники · Simrit / Merkel

P 9 — размеры, артикулы и подбор

P 9 — двойной грязесъёмник Simrit / Merkel для штоковых узлов, где требуется усиленная защита от загрязнений. Профиль снимает частицы с поверхности штока и снижает риск попадания абразива к основной манжете и направляющим элементам. При подборе проверяют геометрию канавки, материал, рабочую среду и качество поверхности штока. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.

Подбор

Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.

Характеристики

ПрофильP 9

Типгрязесъёмник

КатегорияГрязесъёмники

ПроизводительSimrit / Merkel

Размерных строк104

Материал85 NBR B247

Температура+5…+100 °C

Скорость1 м/с

Быстрый подбор

Нужен аналог или поставка P 9? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.

Получить подбор

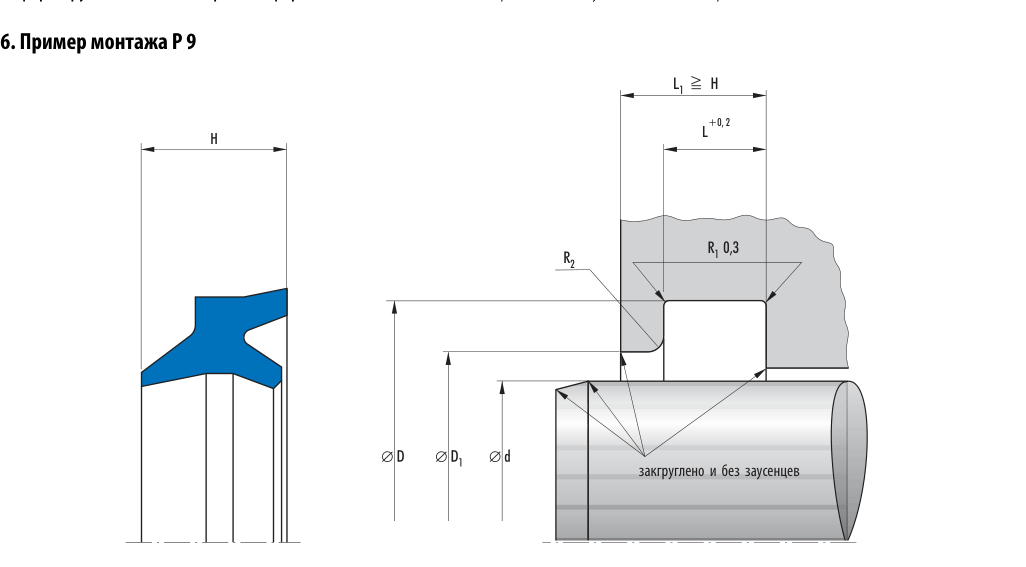

Размеры и артикулы P 9

104 строк

d	D	L	H	D1	Профиль	R2	Артикул №
200	220	10,2	18	210	10	1,5	24212749
210	230	10,2	18	220	10	1,5	24224920
220	240	10,2	18	230	10	1,5	24224959
230	250	10,2	18	240	10	1,5	24224931
240	260	10,2	18	250	10	1,5	24193882
250	275	16	22,5	262,6	12,5	2	24175461
260	285	16	22,5	272,6	12,5	2	24224921
270	295	16	22,5	282,6	12,5	2	24213404
280	305	16	22,5	292,6	12,5	2	24183892
290	315	16	22,5	302,6	12,5	2	24224938a)
300	325	16	22,5	312,6	12,5	2	24173146
310	340	18	27	325	15	3	24224922a)
320	350	18	27	335	15	3	24224937
330	360	18	27	345	15	3	24146278
340	370	18	27	355	15	3	24224930a)
350	380	18	27	365	15	3	24147758
360	390	18	27	375	15	3	24224923
370	400	18	27	385	15	3	24224929a)
380	410	18	27	395	15	3	24149422
390	420	18	27	405	15	3	24224940a)
400	430	18	27	415	15	3	24170712
410	440	18	27	425	15	3	24224936a)
420	450	18	27	435	15	3	24170651
430	460	18	27	445	15	3	24178040a)
440	470	18	27	455	15	3	24224924
450	480	18	27	465	15	3	24224958a)
460	490	18	27	475	15	3	24224942
470	500	18	27	485	15	3	24224960a)
480	510	18	27	495	15	3	24224941
490	520	18	27	505	15	3	24224957a)
500	530	18	27	515	15	3	24224925
510	540	18	27	525	15	3	24224943a)
520	550	18	27	535	15	3	24224956
530	560	18	27	545	15	3	24224932a)
540	570	18	27	555	15	3	24224955
560	590	18	27	575	15	3	24224954a)
570	600	18	27	585	15	3	24224944a)
590	620	18	27	605	15	3	24224945a)
600	630	18	27	615	15	3	24224926a)
620	650	18	27	635	15	3	24224953a)
660	690	18	27	675	15	3	24287716a)
670	700	18	27	685	15	3	24224934a)
680	710	18	27	695	15	3	24238455a)
695	725	18	27	610	15	3	24296288a)
700	730	18	27	715	15	3	24224952a)
720	750	18	27	735	15	3	24224947a)
730	760	18	27	745	15	3	49018767a)
740	770	18	27	755	15	3	24224951a)
750	780	18	27	765	15	3	24233258a)
760	790	18	27	775	15	3	24224948a)
770	800	18	27	785	15	3	24353518a)
775	805	18	27	790	15	3	24295917a)
780	810	18	27	795	15	3	24217401
790	820	18	27	805	15	3	24302433a)
800	830	18	27	815	15	3	24215532
810	840	18	27	825	15	3	24264154a)
820	850	18	27	835	15	3	24224935a)
830	860	18	27	845	15	3	49003545a)
840	870	18	27	855	15	3	24224961a)
850	880	18	27	865	15	3	24215590a)
860	890	18	27	875	15	3	24224963a)
870	900	18	27	885	15	3	24295918a)
880	910	18	27	895	15	3	24224962a)
890	920	18	27	905	15	3	24297999a)
900	930	18	27	915	15	3	24224950a)
910	940	18	27	925	15	3	24361537a)
920	950	18	27	935	15	3	24345992a)
950	980	18	27	965	15	3	24233241a)
960	990	18	27	975	15	3	24224928
970	1000	28	27	985	15	3	24361394a)
980	1010	18	27	995	15	3	24293775a)
990	1020	18	27	1005	15	3	49007878a)
1000	1030	18	27	1015	15	3	24215533
1020	1050	18	27	1035	15	3	24353379a)
1040	1070	18	27	1055	15	3	24331194a)
1050	1080	18	27	1065	15	3	24306433a)
1060	1090	18	27	1075	15	3	24350174a)
1070	1100	18	27	1085	15	3	24228839a)
1100	1130	18	27	1115	15	3	24250720a)
1110	1140	18	27	1125	15	3	24237246a)
1120	1150	18	27	1135	15	3	49017722a)
1130	1160	18	27	1145	15	3	24378267a)
1160	1190	18	27	1175	15	3	24342178a)
1170	1200	18	27	1185	15	3	24341374a)
1190	1220	18	27	1205	15	3	24378268a)
1210	1240	18	27	1225	15	3	24362171a)
1220	1250	18	27	1235	15	3	24259753a)
1250	1280	18	27	1265	15	3	24302041a)
1260	1290	18	27	1275	15	3	24342022a)
1300	1330	18	27	1315	15	3	24292824a)
1350	1380	18	27	1365	15	3	24290793a)
1370	1400	18	27	1385	15	3	24332613a)
1380	1410	18	27	1395	15	3	24378270a)
1420	1450	18	27	1435	15	3	24362130a)
1450	1480	18	27	1465	15	3	24302595a)
1540	1570	18	27	1555	15	3	24378271a)
1560	1590	18	27	1565	15	3	532782a)
1580	1610	18	27	1595	15	3	24336748a)
1660	1690	18	27	1675	15	3	24357172a)
1700	1730	18	27	1715	15	3	49019211a)
1750	1780	18	27	1765	15	3	24262918a)
1800	1830	18	27	1815	15	3	49012005a)
1960	1990	18	27	1975	15	3	24259169a)
2000	2030	18	27	2015	15	3	24294574a)
