Опорно-направляющие кольца · Simrit / Merkel
FRA — размеры, артикулы и подбор
FRA — направляющий элемент Simrit / Merkel для штока или поршня в гидравлическом узле. Профиль воспринимает боковые нагрузки, разделяет металлические поверхности и помогает удерживать рабочую геометрию канавки; за счёт этого основная манжета меньше изнашивается при перекосах. При подборе проверяют ширину, толщину, материал и допустимую нагрузку на направляющую. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильFRA
Типнаправляющий элемент
КатегорияОпорно-направляющие кольца
ПроизводительSimrit / Merkel
Размерных строк24
МатериалPA 4112
Температура–30 °C до +50 °C
Скорость1 м/с
Быстрый подбор
Нужен аналог или поставка FRA? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

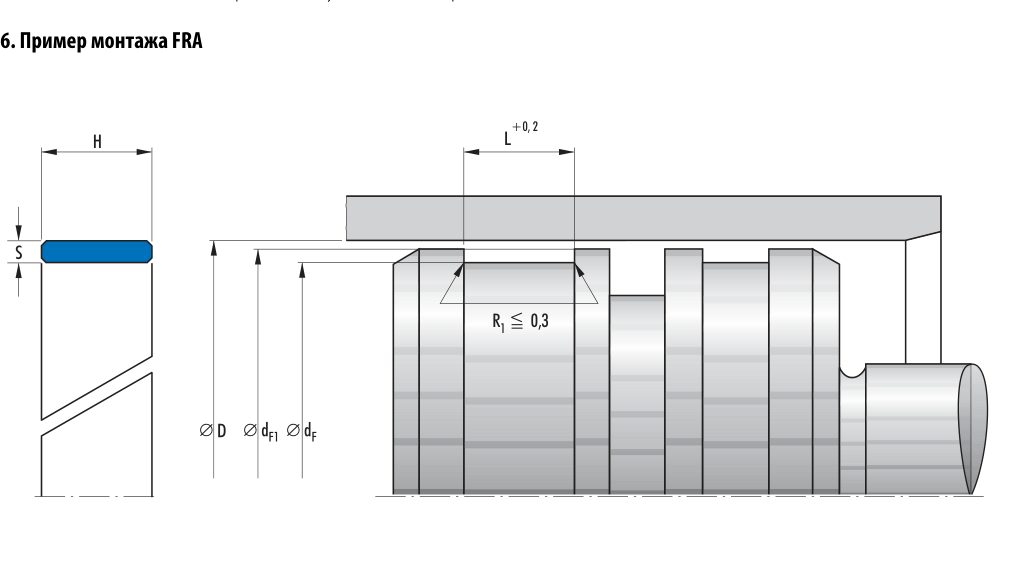

Размеры и артикулы FRA
24 строк| D | dF | L | H | dF1 | Артикул № |
|---|---|---|---|---|---|
| 20 | 16,9 | 4 | 3,9 | 19,4 | 434212 |
| 25 | 21,9 | 4 | 3,9 | 24,4 | 434213 |
| 30 | 26,9 | 4 | 3,9 | 29,4 | 434214a) |
| 32 | 28,9 | 4 | 3,9 | 31,4 | 434215 |
| 35 | 31,9 | 4 | 3,9 | 34,4 | 434217 |
| 40 | 35 | 5,6 | 5,4 | 39,4 | 424740 |
| 45 | 40 | 5,6 | 5,4 | 44,4 | 428783 |
| 50 | 45 | 5,6 | 5,4 | 49,4 | 423806 |
| 55 | 50 | 9,7 | 9,5 | 54,4 | 428789 |
| 60 | 55 | 9,7 | 9,5 | 59,4 | 428800 |
| 63 | 58 | 9,7 | 9,5 | 62,4 | 424703 |
| 65 | 60 | 9,7 | 9,5 | 64,4 | 428802 |
| 70 | 65 | 9,7 | 9,5 | 69,4 | 434199 |
| 75 | 70 | 9,7 | 9,5 | 74,4 | 428814 |
| 80 | 75 | 9,7 | 9,5 | 79,4 | 424702 |
| 90 | 85 | 9,7 | 9,5 | 89,4 | 428815 |
| 100 | 95 | 9,7 | 9,5 | 99,4 | 426223 |
| 110 | 105 | 9,7 | 9,5 | 109,4 | 428819 |
| 120 | 115 | 9,7 | 9,5 | 119,4 | 428820 |
| 125 | 120 | 9,7 | 9,5 | 124,4 | 426238 |
| 140 | 135 | 15 | 14,8 | 139,4 | 428858 |
| 160 | 155 | 15 | 14,8 | 159,4 | 428860 |
| 180 | 175 | 15 | 14,8 | 179,4 | 428863 |
| 200 | 195 | 15 | 14,8 | 199,4 | 428866 |
