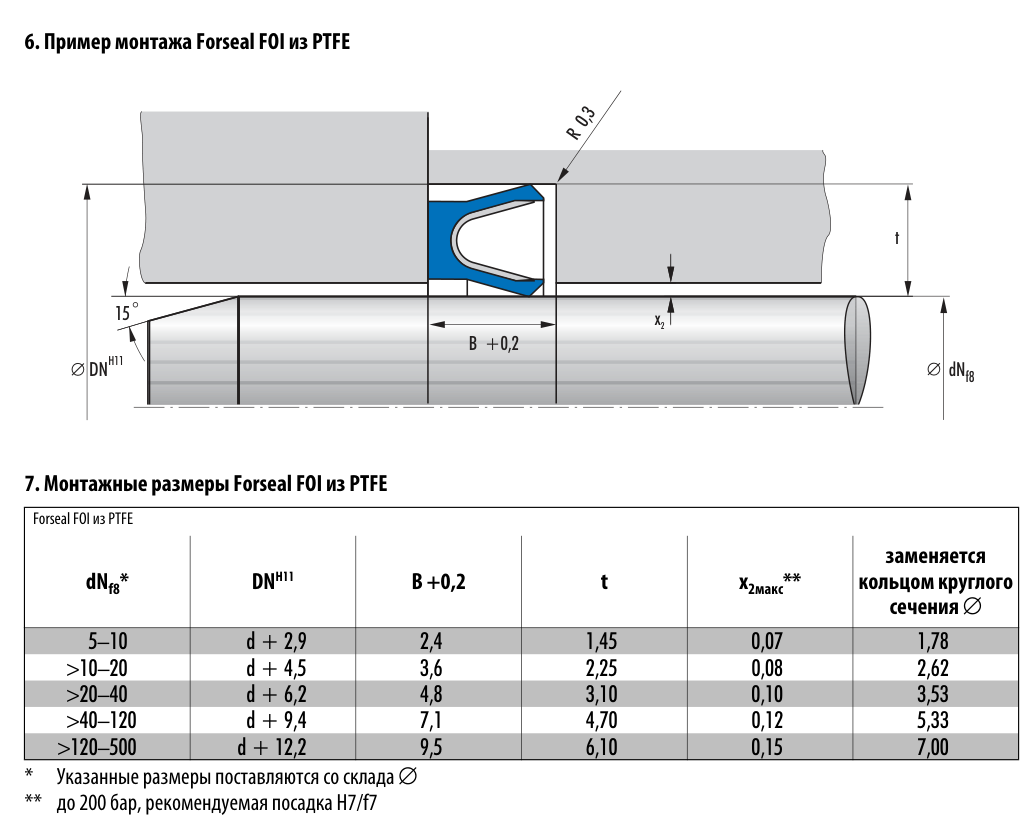

Forseal FOI из PTFE — штоковое гидравлическое уплотнение Simrit / Merkel с PTFE-кольцом и пружинным элементом. Профиль используют для герметизации штока, когда нужны низкое трение, химическая стойкость и стабильность в широком температурном диапазоне. На странице отдельно приведены монтажные размеры и номенклатурный перечень по диаметру штока dN. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильForseal FOI из PTFE
ТипPTFE-штоковая манжета
КатегорияШтоковые уплотнения
ПроизводительSimrit / Merkel
Размерных строк30
МатериалPTFE 10/F56110 + 1.4310
Давлениедо 20 МПа (200 бар)
Температура–200 °C до +260 °C
Быстрый подбор
Нужен аналог или поставка Forseal FOI из PTFE? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Forseal FOI из PTFE
30 строк| dN f8* | DN H11 | B +0,2 | t | x₂ max** | Заменяется кольцом круглого сечения Ø |
|---|---|---|---|---|---|
| 5–10 | d + 2,9 | 2,4 | 1,45 | 0,07 | 1,78 |
| >10–20 | d + 4,5 | 3,6 | 2,25 | 0,08 | 2,62 |
| >20–40 | d + 6,2 | 4,8 | 3,1 | 0,1 | 3,53 |
| >40–120 | d + 9,4 | 7,1 | 4,7 | 0,12 | 5,33 |
| >120–500 | d + 12,2 | 9,5 | 6,1 | 0,15 | 7 |
| Штоки-Ø (dN) | Артикул № |
|---|---|
| 40 | 366354 |
| 45 | 366355 |
| 50 | 366356 |
| 60 | 366357 |
| 63 | 366358 |
| 65 | 382322 |
| 70 | 366359 |
| 80 | 366360 |
| 90 | 386511 |
| 100 | 366361 |
| 5 | 422362 |
| 6 | 469398 |
| 8 | 435977 |
| 10 | 435975 |
| 10 | 366345 |
| 14 | 366346 |
| 16 | 422359 |
| 18 | 365876 |
| 20 | 366348 |
| 22 | 422373 |
| 25 | 366349 |
| 28 | 366350 |
| 30 | 366351 |
| 32 | 366352 |
| 36 | 366353 |
