Чашечная манжета T с пружиной — размеры, артикулы и подбор
Чашечная манжета T с пружиной — чашечная манжета Simrit / Merkel для гидравлического уплотнительного узла. Профиль применяют там, где нужна эластичная рабочая кромка чашечного типа; исполнение с пружиной поддерживает прижатие кромки при менее благоприятных условиях контакта. При подборе сравнивают сечение, материал, размеры канавки и рабочее давление. Размерная таблица помогает сверить артикул и посадочные размеры для подбора аналога.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильЧашечная манжета T с пружиной
Типчашечная манжета
КатегорияПрочие уплотнения, кольца и элементы
ПроизводительSimrit / Merkel
Размерных строк44
МатериалNBR / FKM / PTFE по исполнению
Быстрый подбор
Нужен аналог или поставка Чашечная манжета T с пружиной? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы Чашечная манжета T с пружиной

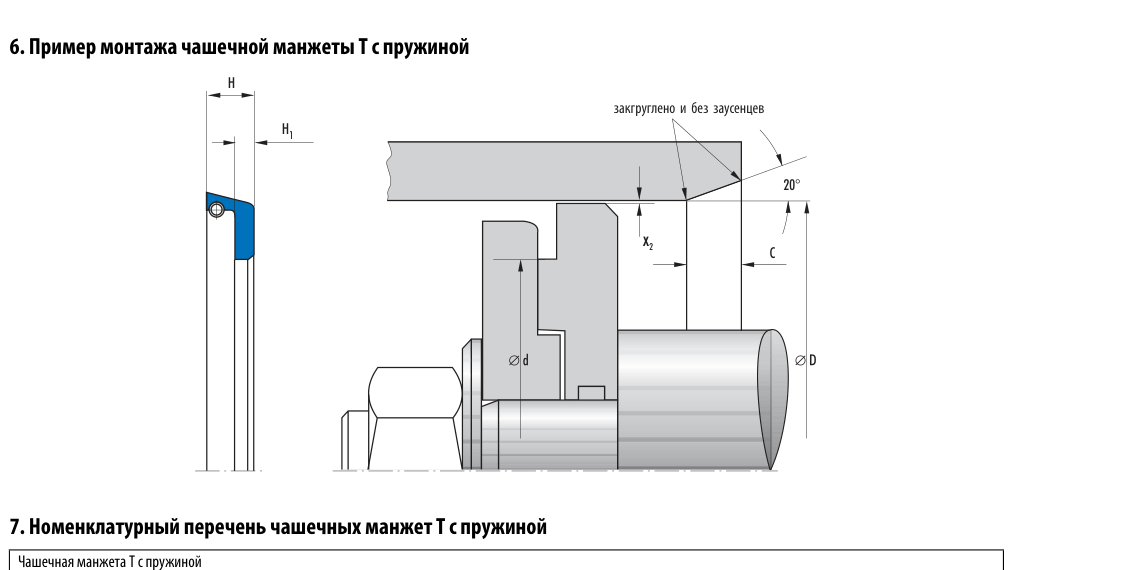

44 строк| D | d | H | H1 | C | Обозначение | Артикул № |
|---|---|---|---|---|---|---|
| 20,4 | 0 | 8 | 2,5 | 3 | T20.4-1 | 14787 |
| 28 | 10 | 10 | 2 | 3 | T28.0-3 | 14866a) |
| 30 | 10 | 10 | 3 | 3 | T30.0-14 | 14888 |
| 32 | 12 | 10 | 3 | 3 | T32.0-8 | 14911a) |
| 35 | 10 | 10 | 3 | 3 | T35.0-13 | 14946a) |
| 35 | 17 | 6 | 1,5 | 3 | T35.0-34 | 8387 |
| 36 | 12 | 10 | 3 | 3 | T36.0-2 | 14955 |
| 40 | 0 | 10 | 2 | 3 | T40.0-5 | 14992a) |
| 40 | 18 | 15 | 3 | 3 | T40.0-20 | 15003 |
| 45 | 25 | 10 | 2,5 | 3 | T45.0-4 | 15040 |
| 50 | 0 | 12 | 3 | 3 | T50.0-30 | 15103 |
| 50 | 10,5 | 18 | 3,5 | 3 | T50.0-5 | 15086a) |
| 50 | 25,4 | 12 | 2,5 | 3 | T50.0-19 | 15095 |
| 60 | 35 | 12 | 3 | 3 | T60.0-8 | 15168 |
| 60 | 35 | 12 | 3,5 | 3 | T60.0-26 | 15182a) |
| 65 | 42 | 9 | 2,5 | 3,5 | T65.0-6 | 15210 |
| 70 | 20 | 13 | 3,5 | 3,5 | T70.0-28 | 15257 |
| 70 | 24 | 15 | 3 | 3,5 | T70.0-15 | 15247 |
| 70 | 40 | 12 | 3 | 3,5 | T70.0-25 | 15254 |
| 72 | 26 | 13 | 3 | 3,5 | T72.0-1 | 15269 |
| 75 | 50 | 10 | 2,5 | 3,5 | T75.0-3 | 15277 |
| 80 | 20 | 10 | 2 | 4 | T80.0-25 | 15312a) |
| 80 | 42 | 11 | 2,5 | 4 | T80.0-1 | 15294 |
| 80 | 55 | 12 | 3 | 4 | T80.0-5 | 15296a) |
| 95 | 25 | 16 | 3 | 4 | T95.0-3 | 15374a) |
| 100 | 15 | 10 | 3 | 4 | T100.0-7 | 15386a) |
| 100 | 60 | 15 | 3 | 4 | T100.0-18 | 15397 |
| 100 | 75 | 10 | 2,5 | 4 | T100.0-1 | 15381 |
| 103 | 15 | 15 | 3 | 4 | T103.0-1 | 15423a) |
| 110 | 46 | 16 | 3 | 4 | T110.0-3 | 15435 |
| 115 | 76 | 20 | 3 | 4 | T115.0-1 | 15451a) |
| 120 | 85 | 15 | 3,5 | 4 | T120.0-2 | 15459a) |
| 125 | 37 | 20 | 4 | 5,5 | T125.0-2 | 15475a) |
| 125 | 100 | 13 | 2,5 | 5,5 | T125.0-13 | 15484a) |
| 130 | 80 | 10 | 2,5 | 5,5 | T130.0-1 | 15501a) |
| 140 | 73 | 15 | 3,5 | 5,5 | T140.0-2 | 15517a) |
| 150 | 110 | 15 | 3 | 5,5 | T150.0-6 | 15543 |
| 165 | 60,5 | 20 | 4 | 5,5 | T165.0-1 | 15569a) |
| 170 | 26 | 20 | 4 | 5,5 | T170.0-1 | 15573 |
| 200 | 160 | 15 | 3,5 | 5,5 | T200.0-7 | 15613 |
| 220 | 170 | 20 | 4 | 5,5 | T220.0-1 | 15632a) |
| 225 | 185 | 20 | 5 | 5,5 | T225.0-3 | 15637a) |
| 270 | 180 | 22 | 5 | 6,5 | T270.0-1 | 15672a) |
| 400 | 354 | 25 | 4 | 8 | T400.0-1 | 15736a) |
