Штоковые/поршневые уплотнения · Simrit / Merkel

AUN 1 — размеры, артикулы и подбор

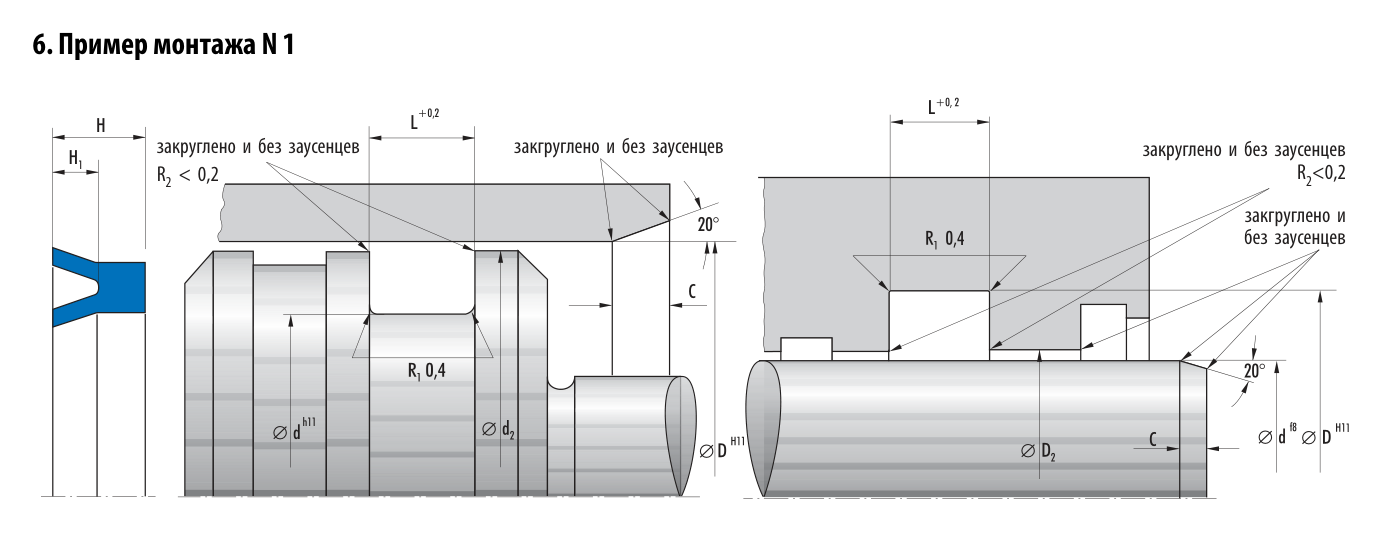

AUN 1 — полиуретановая версия универсальной манжеты Simrit / Merkel для штока или поршня. По геометрии профиль соответствует N 1, поэтому на схеме монтажа показан общий посадочный чертеж N 1; отличие AUN 1 — материал PU вместо резины NBR у N 1. При подборе аналога сравнивают размеры канавки, высоту профиля, материал и рабочую среду.

Подбор

Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.

Характеристики

ПрофильAUN 1

Типуниверсальная манжета

КатегорияШтоковые/поршневые уплотнения

ПроизводительSimrit / Merkel

Размерных строк128

Материал90 NBR 109 до +60

Давление10 МПа

Температура80 °C до +60 °C

Скорость0,5 м/с

Быстрый подбор

Нужен аналог или поставка AUN 1? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.

Получить подбор

Размеры и артикулы AUN 1

128 строк

d	D	H	H1	L	Профиль	C	Обозначение	Артикул №
4	10	4	2	4,7	3	2,5	AUN4-11	13916
5	12	5	3	6	3,5	3	AUN5-12	14307
6	12	6	3,5	7	3	2,5	AUN6-23	14401
6	15	8	4	9	4,5	4,5	AUN6-17	11760
7	15	7	4,5	8	4	4	AUN7-4	13626
8	14	6	3	7	3	2,5	AUN8-31	11768
8	16	6	3,5	7	4	4	AUN8-21	11766
8	22	8	4	9	7	5,5	AUN8-20	14041a)
8	25	6	2,5	7	8,5	6	AUN8-25	13630a)
10	16	6	4	7	3	2,5	AUN10-33	13641
10	18	8	5	9	4	4	AUN10-31	13640
10	20	8	4	9	5	4,5	AUN10-34	13642
10	22	6	3	7	6	5	AUN10-30	13639
10	28	9	4	10	9	6	AUN10-46	11780
12	18	6	4	7	3	2,5	AUN12-47	13658
12	20	8	5	9	4	4	AUN12-39	14273
12	22	5	2,5	6	5	4,5	AUN12-49	13660a)
12	22	8	5	9	5	4,5	AUN12-43	13655
12	24	9	6	10	6	5	AUN12-45	14256
12	25	8	4	9	6,5	5,5	AUN12-41	14053
12	30	9	4,5	10	9	6	AUN12-40	14052a)
14	22	6	3,5	7	4	4	AUN14-21	14059
14	22	8	4,5	9	4	4	AUN14-23	13667
14	30	8	4	9	8	6	AUN14-19	13664a)
15	25	8	5	9	5	4,5	AUN15-23	11797
15	30	8	4	9	7,5		AUN15-24	13675a)
16	22	4	2	4,7	3	2,5	AUN16-37	11803
16	26	5	2,5	6	5	4,5	AUN16-40	14078
16	28	6	3	7	6	5	AUN16-27	13679
16	32	8	4	9	8	6	AUN16-29	13680
16	35	9	4,5	10	9,5	6	AUN16-38	14076a)
17	35	10	5	11	9	6	AUN17-9	14080a)
18	28	8	5,2	9	5	4,5	AUN18-30	13689
18	30	8	5	9	6	5	AUN18-38	14088
18	32	7	3,5	8	7	5,5	AUN18-29	14084
18	34	8	4	9	8	6	AUN18-31	11808a)
18	35	8,5	4,3	9,5	8,5	6	AUN18-33	14086
20	28	8	5	9	4	4	AUN20-47	11818
20	30	8	4	9	5	4,5	AUN20-45	11817
20	32	7,5	3,8	8,5	6	5	AUN20-60	14098
20	36	8	4	9	8	6	AUN20-51	14378
20	40	10	5	11	10	6	AUN20-49	14091
20	45	12	6	13	12,5	6,5	AUN20-53	14093
22	28	8	5	9	3	2,5	AUN22-35	11834a)
22	30	6	3	7	4	4	AUN22-29	11833
22	34	6	3	7	6	5	AUN22-28	11832
22	35	8	4	9	6,5	5,5	AUN22-34	14106
22	40	10	5	11	9	6	AUN22-27	14104a)
23	35	10	5	11	6	5	AUN23-5	11844
24	31	5	3,5	6	3,5	3	AUN24-28	11849
24	32	7	4,5	8	4	4	AUN24-30	11850
24	40	8	4	9	8	6	AUN24-26	14255
24	50	12	6	13	13	6,5	AUN24-27	14111
25	35	5	2,5	6	5	4,5	AUN25-40	11856
25	35	8	5	9	5	4,5	AUN25-28	11854
25	40	11	7,5	12	7,5		AUN25-26	11853
25	42	8,5	4,25	9,5	8,5	6	AUN25-10	14116
25	45	10	5	11	10	6	AUN25-24	11852a)
25	50	12	6	13	12,5	6,5	AUN25-25	14115a)
28	38	8	4	9	5	4,5	AUN28-34	14131
28	44	8	4	9	8	6	AUN28-36	12310a)
28	46	10	5	11	9	6	AUN28-30	14127a)
30	37	8	5	9	3,5	3	AUN30-35	12319
30	40	5	2,5	6	5	4,5	AUN30-38	12322
30	45	10	5	11	7,5		AUN30-29	12317
30	50	10	5	11	10	6	AUN30-28	14137
32	45	6,5	3,2	7,5	6,5	5,5	AUN32-37	14147a)
32	50	10	5	11	9	6	AUN32-39	14149
32	52	10	5	11	10	6	AUN32-33	14145a)
34	45	7	3,5	8	5,5	4,5	AUN34-10	12341a)
35	45	8	5	9	5	4,5	AUN35-25	12344
35	55	10	5	11	10	6	AUN35-20	14152
35	60	12	6	13	12,5	6,5	AUN35-22	14154a)
38	50	9	6	10	6	5	AUN38-16	13758
38	58	10	5	11	10	6	AUN38-17	14165
40	50	8	5	9	5	4,5	AUN40-56	14179
40	56	10	5	11	8	6	AUN40-54	14177
40	60	10	5	11	10	6	AUN40-47	14174
40	65	12	6	13	12,5	6,5	AUN40-41	14176
45	63	10	5	11	9	6	AUN45-30	14192
45	65	10	5	11	10	6	AUN45-25	14188
45	70	12	6	13	12,5	6,5	AUN45-29	14191a)
48	60	9	6	10	6	5	AUN48-27	13789
50	62	9	6	10	6	5	AUN50-47	14211
50	63	6	3	7	6,5	5,5	AUN50-50	13799
50	70	10	5	11	10	6	AUN50-41	14207
50	70	18	12	19	10	6	AUN50-49	14212
50	75	12,5	6,25	13,5	12,5	6,5	AUN50-45	14210a)
52	70	9	4,5	10	9	6	AUN52-14	14250a)
53	65	6	2,5	7	6	5	AUN53-5	12297
55	75	10	5	11	10	6	AUN55-31	14227
60	68	8	5,5	9	4	4	AUN60-44	12157a)
60	72	6	3	7	6	5	AUN60-35	14448a)
60	80	10	5	11	10	6	AUN60-37	14450
60	80	18	12	19	10	6	AUN60-42	14454
60	85	12,5	6,25	13,5	12,5	6,5	AUN60-41	14453a)
65	80	11	7,5	12	7,5		AUN65-27	14240a)
65	85	10	5	11	10	6	AUN65-26	14251
68	80	6	2,5	7	6	5	AUN68-10	14461
70	90	18	12	19	10	6	AUN70-20	14465
70	95	12	6	13	12,5	6,5	AUN70-21	14466a)
75	90	7,5	3,7	8,5	7,5		AUN75-28	12182
80	100	10	5	11	10	6	AUN80-25	14482
80	110	15	7,5	16	15	7,5	AUN80-26	14483a)
85	105	18	12	19	10	6	AUN85-13	14296a)
90	110	18	12	19	10	6	AUN90-19	14500a)
90	120	15	7,5	16	15	7,5	AUN90-20	14501
95	110	15	10	16	7,5		AUN95-18	12122a)
95	115	18	12	19	10	6	AUN95-15	14253a)
100	125	12	6	13	12,5	6,5	AUN100-26	14513a)
100	130	15	7,5	16	15	7,5	AUN100-27	14514a)
110	125	12	7	13	7,5		AUN110-23	14532a)
110	130	18	12	19	10	6	AUN110-19	14530a)
110	140	15	7,5	16	15	7,5	AUN110-18	14529a)
130	160	15	7,5	16	15	7,5	AUN130-13	14560a)
150	170	18	12	19	10	6	AUN150-11	103802a)
150	180	15	7,5	16	15	7,5	AUN150-13	103804a)
165	195	26	17,5	27	15	7,5	AUN165-7	103810a)
170	200	26	17,5	27	15	7,5	AUN170-7	103812a)
180	200	18	12	19	10	6	AUN180-11	103815a)
180	220	20	10	21	20	11	AUN180-9	103813a)
200	230	15	7,5	16	15	7,5	AUN200-8	103825a)
210	250	34	23	35	20	11	AUN210-5	103831a)
215	230	15	10	16	7,5		AUN215-5	103833a)
220	250	26	17,5	27	15	7,5	AUN220-7	103834a)
240	272	26	17,5	27	16	8	AUN240-6	103838a)
250	280	26	17,5	27	15	7,5	AUN250-12	103840a)
285	330	34	23	35	22,5	13	AUN285-4	103847a)
