Антиэкструзионные и защитные кольца · Parker Prädifa
XA — размеры, артикулы и подбор
XA — цельное опорно-защитное кольцо Parker Prädifa для ограничения выдавливания O-ring. Таблица содержит не обычные типоразмеры, а параметры посадочной канавки для статических и динамических условий.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильXA
Типопорно-защитное кольцо
КатегорияАнтиэкструзионные и защитные кольца
ПроизводительParker Prädifa
Размерных строк25
МатериалPolon
Быстрый подбор
Нужен аналог или поставка XA? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы XA

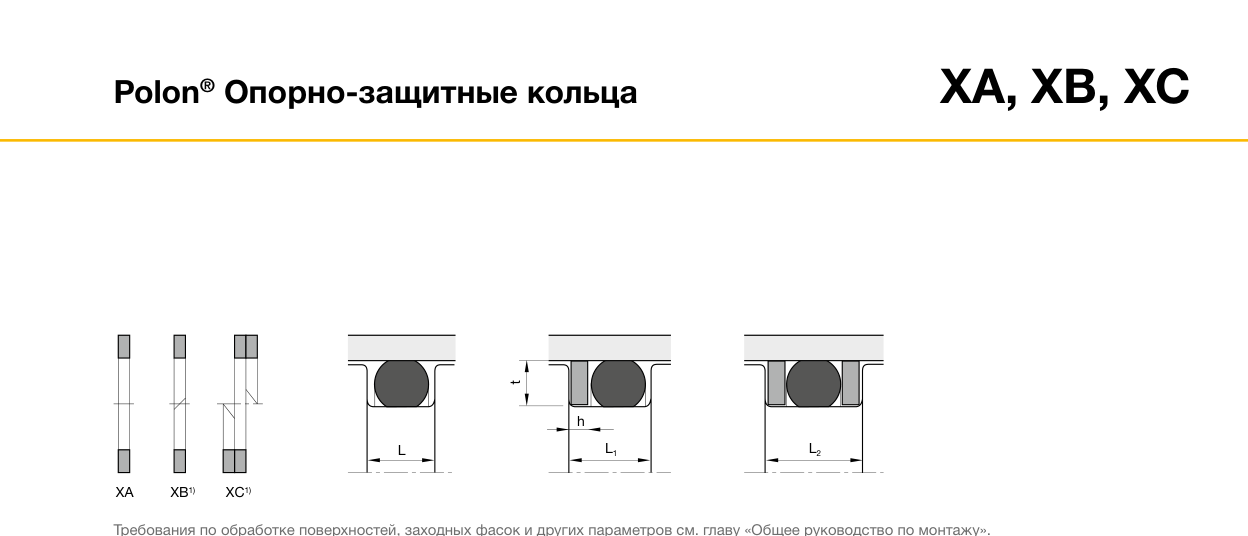

25 строк| XA серия | XB серия | XC серия | Сечение | O-ring CS | h | t X статика | t Y динамика гидравлика | t Z динамика пневматика | L без опорно-защитного кольца | L одно опорно-защитное кольцо | L два опорно-защитных кольца |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0901 | 0902 | 0903 | A | 1.78 | 1.0 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 |
| 0901 | 0902 | 0903 | B | 2.00 | 1.0 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 |
| 0901 | 0902 | 0903 | C | 2.40 | 1.5 | 1.85 | 2.00 | 2.10 | 3.3 | 4.7 | 6.1 |
| 0901 | 0902 | 0903 | D | 2.50 | 1.5 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 |
| 0901 | 0902 | 0903 | E | 2.62 | 1.5 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 |
| 0901 | 0902 | 0903 | F | 3.00 | 1.5 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 |
| 0901 | 0902 | 0903 | G | 3.53 | 1.5 | 2.85 | 3.10 | 3.25 | 4.8 | 6.2 | 7.6 |
| 0901 | 0902 | 0903 | H | 4.00 | 1.5 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 |
| 0901 | 0902 | 0903 | I | 5.00 | 2.0 | 4.15 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 |
| 0901 | 0902 | 0903 | J | 5.33 | 2.0 | 4.40 | 4.70 | 4.90 | 7.2 | 9.2 | 11.2 |
| 0901 | 0902 | 0903 | K | 5.70 | 2.0 | 4.40 | 5.10 | 5.30 | 7.7 | 9.9 | 12.0 |
| 0901 | 0902 | 0903 | L | 6.99 | 2.5 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 |
| 0901 | 0902 | 0903 | M | 8.40 | 2.5 | 7.00 | 7.55 | 7.90 | 11.5 | 14.6 | 17.6 |
| 0901 | 0902 | 0903 | N | 1.78 | 1.4 | 1.30 | 1.45 | 1.55 | 2.4 | 3.8 | 5.2 |
| 0901 | 0902 | 0903 | O | 2.00 | 1.4 | 1.50 | 1.65 | 1.75 | 2.7 | 4.1 | 5.5 |
| 0901 | 0902 | 0903 | P | 2.40 | 1.4 | 1.80 | 2.05 | 2.10 | 3.2 | 4.6 | 6.0 |
| 0901 | 0902 | 0903 | Q | 2.50 | 1.4 | 1.90 | 2.15 | 2.20 | 3.3 | 4.7 | 6.1 |
| 0901 | 0902 | 0903 | R | 2.62 | 1.4 | 2.00 | 2.25 | 2.35 | 3.6 | 5.0 | 6.4 |
| 0901 | 0902 | 0903 | T | 3.00 | 1.4 | 2.30 | 2.60 | 2.70 | 4.0 | 5.4 | 6.8 |
| 0901 | 0902 | 0903 | U | 3.53 | 1.4 | 2.70 | 3.10 | 3.25 | 4.8 | 6.2 | 7.6 |
| 0901 | 0902 | 0903 | V | 4.00 | 1.4 | 3.10 | 3.50 | 3.65 | 5.5 | 6.9 | 8.6 |
| 0901 | 0902 | 0903 | W | 5.00 | 1.7 | 4.00 | 4.40 | 4.65 | 6.6 | 8.3 | 10.0 |
| 0901 | 0902 | 0903 | X | 5.33 | 1.7 | 4.30 | 4.70 | 4.90 | 7.1 | 8.8 | 10.5 |
| 0901 | 0902 | 0903 | Y | 5.70 | 1.7 | 4.60 | 5.00 | 5.30 | 7.2 | 8.9 | 10.6 |
| 0901 | 0902 | 0903 | Z | 6.99 | 2.5 | 5.80 | 6.10 | 6.55 | 9.5 | 12.0 | 14.5 |
