OR — размеры, артикулы и подбор

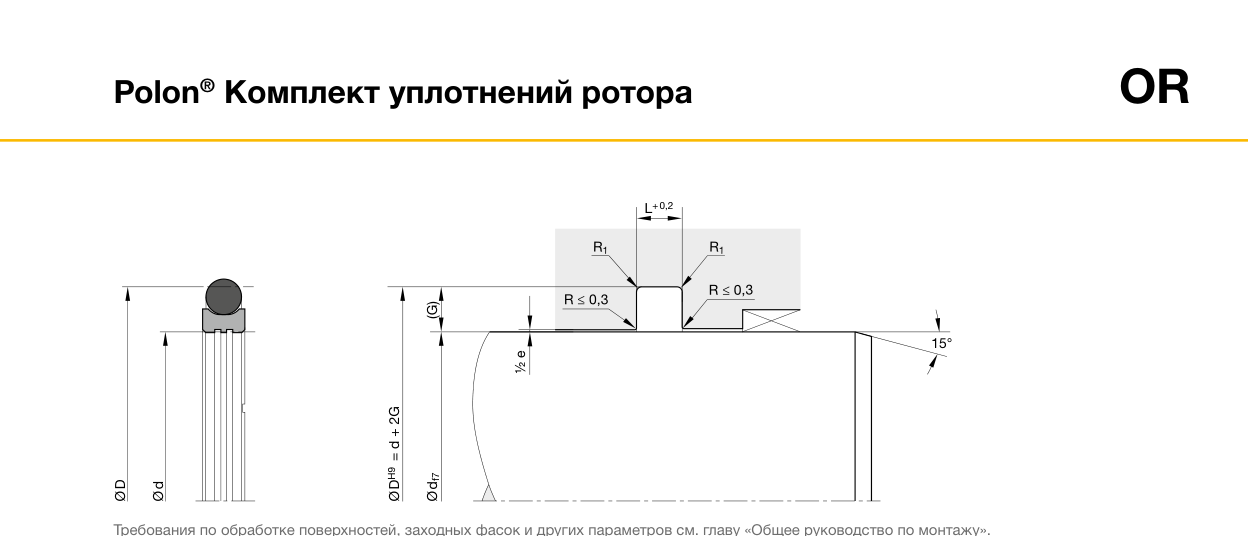

OR — комплект уплотнений ротора Polon Parker Prädifa для вращающихся узлов. Профильное кольцо из PTFE-композиции работает с O-ring предварительного натяга; при подборе сверяют размер, канавку и сечение кольца.

Подбор

Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.

Характеристики

ПрофильOR

Типкомплект уплотнений ротора

КатегорияРотационные уплотнения

ПроизводительParker Prädifa

Размерных строк82

МатериалPolon PS033 + O-ring

Быстрый подбор

Нужен аналог или поставка OR? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.

Получить подбор

Размеры и артикулы OR

82 строк

Размер	d	D	L	O-ring №	CS	ID
0040	4	8.9	2.2	2-010	1.78	6.07
0060	6	10.9	2.2	2-011	1.78	7.65
0080	8	12.9	2.2	2-012	1.78	9.25
0100	10	14.9	2.2	2-013	1.78	10.82
0120	12	16.9	2.2	2-015	1.78	14
0140	14	18.9	2.2	2-016	1.78	15.6
0160	16	20.9	2.2	2-017	1.78	17.17
0170	17	21.9	2.2	2-018	1.78	18.77
0180	18	22.9	2.2	2-019	1.78	20.35
0190	19	26.5	3.2	2-118	2.62	21.89
0200	20	27.5	3.2	2-119	2.62	23.47
0220	22	29.5	3.2	2-120	2.62	25.07
0240	24	31.5	3.2	2-121	2.62	26.64
0250	25	32.5	3.2	2-122	2.62	28.24
0270	27	34.5	3.2	2-123	2.62	29.82
0280	28	35.5	3.2	2-124	2.62	31.41
0300	30	37.5	3.2	2-125	2.62	32.99
0320	32	39.5	3.2	2-126	2.62	34.59
0330	33	40.5	3.2	2-127	2.62	36.17
0350	35	42.5	3.2	2-128	2.62	37.77
0360	36	43.5	3.2	2-129	2.62	39.34
0370	37	44.5	3.2	2-130	2.62	40.94
0380	38	49	4.2	2-223	3.53	40.87
0400	40	51	4.2	2-224	3.53	44.04
0420	42	53	4.2	2-225	3.53	47.22
0450	45	56	4.2	2-226	3.53	50.39
0480	48	59	4.2	2-227	3.53	53.57
0500	50	61	4.2	2-228	3.53	56.74
0550	55	66	4.2	2-229	3.53	59.92
0600	60	71	4.2	2-230	3.53	63.09
0630	63	74	4.2	2-231	3.53	66.27
0650	65	76	4.2	2-232	3.53	69.44
0700	70	81	4.2	2-233	3.53	72.62
0750	75	86	4.2	2-235	3.53	78.97
0800	80	91	4.2	2-237	3.53	85.32
0850	85	96	4.2	2-238	3.53	88.49
0900	90	101	4.2	2-240	3.53	94.84
0950	95	106	4.2	2-242	3.53	101.19
1000	100	111	4.2	2-243	3.53	104.37
1100	110	121	4.2	2-246	3.53	113.89
1200	120	131	4.2	2-249	3.53	123.42
1300	130	141	4.2	2-252	3.53	132.94
1400	140	151	4.2	2-255	3.53	142.47
1500	150	161	4.2	2-258	3.53	151.99
1600	160	171	4.2	2-260	3.53	164.69
1700	170	181	4.2	2-261	3.53	171.04
1800	180	191	4.2	2-263	3.53	183.74
1900	190	201	4.2	2-264	3.53	190.09
2000	200	215.5	6.3	2-369	5.33	202.57
2100	210	225.5	6.3	2-371	5.33	215.27
2200	220	235.5	6.3	2-372	5.33	221.62
2300	230	245.5	6.3	2-374	5.33	234.32
2400	240	255.5	6.3	2-375	5.33	240.67
2500	250	265.5	6.3	2-377	5.33	253.37
2560	256	277	8.1	2-449	6.99	253.37
2600	260	281	8.1	2-450	6.99	266.07
2700	270	291	8.1	2-451	6.99	278.77
2800	280	301	8.1	2-451	6.99	278.77
2900	290	311	8.1	2-452	6.99	291.47
3000	300	321	8.1	2-453	6.99	304.17
3100	310	331	8.1	2-454	6.99	316.87
3200	320	241	8.1	2-455	6.99	329.57
3300	330	351	8.1	2-456	6.99	342.27
3400	340	361	8.1	2-457	6.99	354.97
3500	350	371	8.1	2-457	6.99	354.97
3600	360	281	8.1	2-458	6.99	367.67
3700	370	391	8.1	2-459	6.99	380.37
3800	380	401	8.1	2-460	6.99	393.07
3900	390	411	8.1	2-461	6.99	405.26
4000	400	421	8.1	2-461	6.99	405.26
4200	420	431	8.1	2-462	6.99	430.66
4500	450	471	8.1	2-465	6.99	456.06
4700	470	491	8.1	2-467	6.99	481.46
5000	500	521	8.1	2-469	6.99	506.86
5300	530	551	8.1	2-470	6.99	532.26
5500	550	571	8.1	2-471	6.99	557.66
5800	580	601	8.1	2-472	6.99	582.68
6000	600	621	8.1	2-473	6.99	608.08
6200	620	641	8.1	2-473	6.99	608.08
6400	640	661	8.1	2-474	6.99	633.48
6500	650	678	9.5	-	8.4	649
8000	800	828	9.5	-	8.4	810
