Опорно-направляющие кольца · Parker Prädifa
FK — размеры, артикулы и подбор

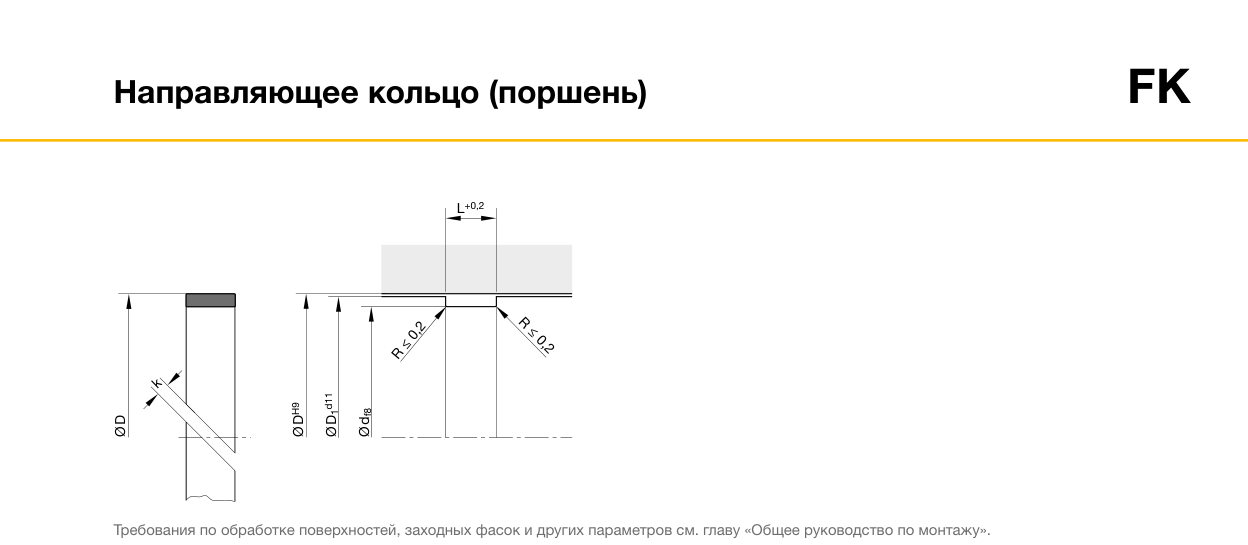

FK — направляющее кольцо Parker Prädifa для поршней гидравлических цилиндров. Элемент воспринимает боковые нагрузки, разделяет металлические поверхности и помогает сохранить соосность поршня; в таблице размеры сведены в единую структуру D, d, L, D1 и заказной номер.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильFK
Типнаправляющее кольцо
КатегорияОпорно-направляющие кольца
ПроизводительParker Prädifa
Размерных строк65
МатериалQ5038 / Q5029
Быстрый подбор
Нужен аналог или поставка FK? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы FK
65 строк| D | d | L | D1 | Заказной номер |
|---|---|---|---|---|
| 25 | 20 | 5.6 | 24.8 | FK 2520 Q5038 |
| 30 | 25 | 5.6 | 29.8 | FK 3025 Q5038 |
| 35 | 30 | 5.6 | 34.8 | FK 3530 Q5038 |
| 40 | 35 | 5.6 | 39.7 | FK 4035 Q5038 |
| 45 | 40 | 5.7 | 44.6 | FK 4540 Q5038 |
| 45 | 40 | 15 | 44.6 | FK 4515 Q5038 |
| 50 | 45 | 9.7 | 49.9 | FK 5097 Q5038 |
| 55 | 50 | 5.7 | 54.6 | FK 5550 Q5038 |
| 58 | 53 | 9.7 | 57.6 | FK 5853 Q5038 |
| 60 | 55 | 9.7 | 59.6 | FK 6097 Q5038 |
| 63 | 58 | 9.7 | 62.6 | FK 6358 Q5038 |
| 63 | 58 | 15 | 62.6 | FK 6315 Q5038 |
| 65 | 60 | 6.3 | 64.5 | FK 6560 Q5038 |
| 65 | 60 | 15 | 64.5 | FK 6515 Q5038 |
| 68 | 63 | 5.6 | 67.5 | FK 6863 Q5038 |
| 68 | 63 | 15 | 67.5 | FK 6815 Q5038 |
| 70 | 65 | 9.7 | 69.5 | FK 7097 Q5038 |
| 70 | 65 | 15 | 69.5 | FK 7015 Q5038 |
| 75 | 70 | 9.7 | 74.5 | FK 7570 Q5038 |
| 80 | 75 | 6.3 | 79.5 | FK 8075 Q5038 |
| 80 | 75 | 15 | 79.5 | FK 8015 Q5038 |
| 85 | 80 | 9.7 | 84.5 | FK 8597 Q5038 |
| 90 | 85 | 15 | 89.5 | FK 9015 Q5038 |
| 95 | 90 | 9.7 | 94.5 | FK 9590 Q5038 |
| 100 | 95 | 9.7 | 99.4 | FK A095 Q5038 |
| 110 | 105 | 9.7 | 109.4 | FK B005 Q5038 |
| 120 | 115 | 9.7 | 119.4 | FK C015 Q5038 |
| 130 | 125 | 5.6 | 129.4 | FK D025 Q5038 |
| 140 | 135 | 9.7 | 139.4 | FK E035 Q5038 |
| 150 | 145 | 9.7 | 149.3 | FK F045 Q5038 |
| 155 | 150 | 15 | 154.3 | FK F551 Q5038 |
| 160 | 155 | 9.7 | 159.3 | FK G055 Q5038 |
| 160 | 155 | 25 | 159.3 | FK G025 Q5038 |
| 165 | 160 | 15 | 164.3 | FK G561 Q5038 |
| 170 | 165 | 9.7 | 169.3 | FK H065 Q5038 |
| 170 | 165 | 15 | 169.3 | FK H066 Q5038 |
| 175 | 170 | 9.7 | 174.3 | FK H570 Q5038 |
| 175 | 170 | 25 | 174.3 | FK H525 Q5038 |
| 180 | 175 | 15 | 179.3 | FK I076 Q5038 |
| 185 | 180 | 15 | 184.3 | FK I580 Q5038 |
| 200 | 195 | 9.7 | 199.3 | FK K095 Q5038 |
| 200 | 195 | 25 | 199.3 | FK K025 Q5038 |
| 205 | 200 | 25 | 204.3 | FK K525 Q5038 |
| 210 | 205 | 25 | 209.3 | FK L025 Q5038 |
| 220 | 215 | 15 | 219.3 | FK M015 Q5038 |
| 225 | 220 | 15 | 224.3 | FK M520 Q5038 |
| 230 | 225 | 15 | 229.3 | FK N025 Q5038 |
| 240 | 235 | 15 | 239.3 | FK O036 Q5038 |
| 250 | 245 | 15 | 249.3 | FK P046 Q5038 |
| 255 | 250 | 15 | 254.3 | FK P550 Q5038 |
| 265 | 260 | 15 | 264.3 | FK Q660 Q5038 |
| 270 | 265 | 15 | 269.3 | FK R065 Q5038 |
| 280 | 275 | 9.7 | 279.2 | FK S075 Q5038 |
| 280 | 275 | 15 | 279.2 | FK S076 Q5038 |
| 280 | 275 | 25 | 279.2 | FK S025 Q5038 |
| 285 | 280 | 25 | 284.2 | FK S525 Q5038 |
| 300 | 295 | 15 | 299.2 | FK U095 Q5038 |
| 305 | 300 | 25 | 304 | FK U525 Q5038 |
| 315 | 310 | 25 | 314 | FK V525 Q5038 |
| 320 | 315 | 25 | 319 | FK W025 Q5038 |
| 325 | 320 | 25 | 324 | FK W525 Q5038 |
| 335 | 330 | 15 | 334 | FK X530 Q5038 |
| 350 | 345 | 25 | 349 | FK Z025 Q5038 |
| 355 | 350 | 25 | 354 | FK Z525 Q5038 |
| 450 | 445 | 25 | 449 | FK Z450 Q5038 |
