Штоковые уплотнения · Parker Prädifa
BD — размеры, артикулы и подбор

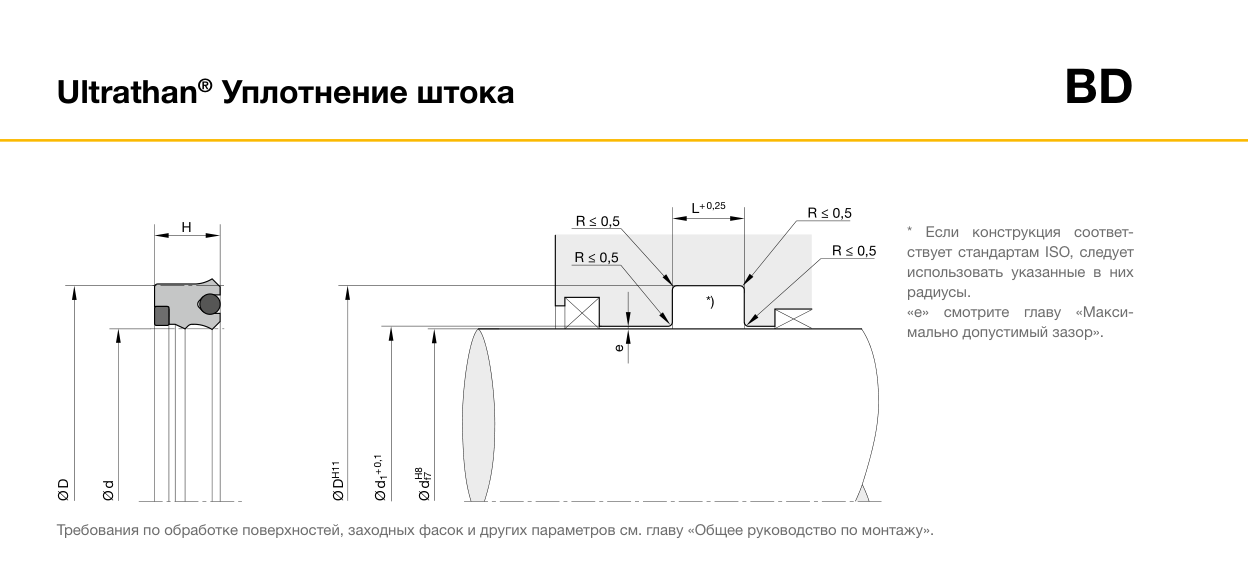

BD — комплект штокового уплотнения Parker Prädifa для гидравлики. Конструкция рассчитана на работу по штоку с предварительным поджатием; при подборе сравнивают d, D, H, L и d1.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильBD
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительParker Prädifa
Размерных строк31
МатериалPTFE/NBR комплект
Быстрый подбор
Нужен аналог или поставка BD? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы BD
31 строк| d | D | H | L | d1 | ISO | Заказной номер |
|---|---|---|---|---|---|---|
| 40 | 55 | 11.4 | 12.5 | 40.5 | ● | BD 0040 00042 |
| 50 | 65 | 11.4 | 12.5 | 50.5 | ● | BD 0050 00042 |
| 56 | 71 | 11.4 | 12.5 | 56.5 | BD 0056 00042 | |
| 60 | 75 | 11.4 | 12.5 | 60.5 | BD 0060 00042 | |
| 63 | 78 | 11.4 | 12.5 | 63.5 | BD 0063 00042 | |
| 65 | 80 | 11.4 | 12.5 | 65.5 | BD 0065 00042 | |
| 70 | 85 | 11.4 | 12.5 | 70.5 | ● | BD 0070 00042 |
| 75 | 90 | 11.4 | 12.5 | 75.5 | BD 0075 00042 | |
| 80 | 95 | 11.4 | 12.5 | 80.5 | ● | BD 0080 00042 |
| 85 | 100 | 11.4 | 12.5 | 85.5 | BD 0085 00042 | |
| 85 | 100 | 12 | 13 | 85.5 | BD 0086 00042 | |
| 90 | 105 | 11.4 | 12.5 | 90.5 | ● | BD 0090 00042 |
| 95 | 110 | 12 | 13 | 95.5 | BD 0092 00042 | |
| 100 | 115 | 12 | 13 | 100.5 | BD 0095 00042 | |
| 100 | 120 | 13.5 | 15 | 100.6 | BD 0099 00042 | |
| 100 | 120 | 14.5 | 16 | 100.6 | ● | BD 0100 00042 |
| 110 | 130 | 14.5 | 16 | 110.6 | ● | BD 0110 00042 |
| 120 | 140 | 14.5 | 16 | 120.6 | BD 0120 00042 | |
| 125 | 145 | 14.5 | 16 | 125.6 | ● | BD 0125 00042 |
| 130 | 150 | 14.5 | 16 | 130.6 | BD 0130 00042 | |
| 140 | 160 | 14.5 | 16 | 140.6 | ● | BD 0140 00042 |
| 150 | 170 | 14.5 | 16 | 150.6 | BD 0150 00042 | |
| 160 | 180 | 14.5 | 16 | 160.6 | BD 0160 00042 | |
| 170 | 190 | 14.5 | 16 | 170.6 | BD 0170 00042 | |
| 180 | 205 | 18.2 | 20 | 180.8 | ● | BD 0180 00042 |
| 190 | 215 | 18.2 | 20 | 190.8 | BD 0190 00042 | |
| 200 | 230 | 22.7 | 25 | 200.8 | ● | BD 0200 00042 |
| 210 | 240 | 22.7 | 25 | 210.8 | BD 0021 00042 | |
| 220 | 250 | 22.7 | 25 | 220.8 | ● | BD 0220 00042 |
| 230 | 260 | 22.7 | 25 | 230.8 | BD 0230 00042 | |
| 240 | 270 | 22.7 | 25 | 240.8 | BD 0240 00042 |
