K78 — опорно-направляющее кольцо — размеры, артикулы и подбор
K78 — опорно-направляющее кольцо Kastas для направления штока или поршня и восприятия боковых нагрузок. Элемент разделяет металлические поверхности, снижает износ и подбирается по ширине, толщине, диаметру и материалу.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильK78
Типопорно-направляющее кольцо
КатегорияОпорно-направляющие кольца
ПроизводительKastas
Материалфенол-арамид (коды: PH6504)
Температураот -40 до +200 °C
Скоростьдо 1 м/с
Размерных строк96
Быстрый подбор
Нужен аналог или поставка K78? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы K78 — опорно-направляющее кольцо

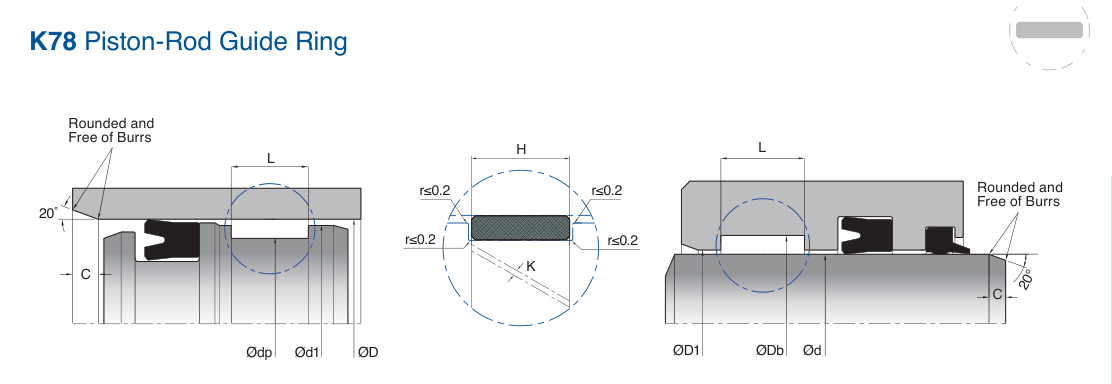

96 строк| KASTAŞ NO | d(f8) | dp(h8) | L (+0.2/-0) | H | d1 (h9) | D1 (H9) | KASTAŞ CODE |
|---|---|---|---|---|---|---|---|
| K78-040 | 40 | 45 | 9.7 | 9.5 | 43.2 | 41.8 | 20001215 |
| K78-050 | 50 | 55 | 9.7 | 9.5 | 53.2 | 51.8 | 20001216 |
| K78-050/1 | 50 | 55 | 15 | 14.8 | 53.2 | 51.8 | 20001217 |
| K78-055/1 | 55 | 60 | 9.7 | 9.5 | 58.2 | 56.8 | 20001221 |
| K78-055 | 55 | 60 | 15 | 14.8 | 58.2 | 56.8 | 20001220 |
| K78-058 | 58 | 63 | 9.7 | 9.5 | 61.2 | 59.8 | 20001222 |
| K78-060/1 | 60 | 65 | 9.7 | 9.5 | 63.2 | 61.8 | 20001225 |
| K78-060 | 60 | 65 | 15 | 14.8 | 63.2 | 61.8 | 20001224 |
| K78-063/1 | 63 | 68 | 15 | 14.8 | 66.2 | 64.8 | 20001228 |
| K78-065 | 65 | 70 | 15 | 14.8 | 68.2 | 66.8 | 20001229 |
| K78-065/1 | 65 | 70 | 9.7 | 9.5 | 68.2 | 66.8 | 20001230 |
| K78-070 | 70 | 75 | 9.7 | 9.5 | 73.2 | 71.8 | 20001232 |
| K78-070/1 | 70 | 75 | 15 | 14.8 | 73.2 | 71.8 | 20001233 |
| K78-075 | 75 | 80 | 9.7 | 9.5 | 78.2 | 76.8 | 20001235 |
| K78-075/1 | 75 | 80 | 15 | 14.8 | 78.2 | 76.8 | 20001236 |
| K78-080 | 80 | 85 | 9.7 | 9.5 | 83.2 | 81.8 | 20001239 |
| K78-080/1 | 80 | 85 | 15 | 14.8 | 83.2 | 81.8 | 20001240 |
| K78-085 | 85 | 90 | 9.7 | 9.5 | 88.2 | 86.8 | 20001242 |
| K78-085/1 | 85 | 90 | 15 | 14.8 | 88.2 | 86.8 | 20001243 |
| K78-090 | 90 | 95 | 15 | 14.8 | 93.2 | 91.8 | 20001245 |
| K78-090/1 | 90 | 95 | 9.7 | 9.5 | 93.2 | 91.8 | 20001246 |
| K78-095 | 95 | 100 | 9.7 | 9.5 | 98.2 | 96.8 | 20001248 |
| K78-095/1 | 95 | 100 | 15 | 14.8 | 98.2 | 96.8 | 20001249 |
| K78-100 | 100 | 105 | 15 | 14.8 | 103.2 | 101.8 | 20001251 |
| K78-100/1 | 100 | 105 | 9.7 | 9.5 | 103.2 | 101.8 | 20001252 |
| K78-105 | 105 | 110 | 9.7 | 9.5 | 108.2 | 106.8 | 20001268 |
| K78-105/1 | 105 | 110 | 15 | 14.8 | 108.2 | 106.8 | 20001269 |
| K78-110 | 110 | 115 | 9.7 | 9.5 | 113.2 | 111.8 | 20001298 |
| K78-110/1 | 110 | 115 | 15 | 14.8 | 113.2 | 111.8 | 20001299 |
| K78-110/2 | 110 | 115 | 8.1 | 7.9 | 113.2 | 111.8 | 20001300 |
| K78-115 | 115 | 120 | 9.7 | 9.5 | 118.2 | 116.8 | 20001318 |
| K78-115/1 | 115 | 120 | 15 | 14.8 | 118.2 | 116.8 | 20001319 |
| K78-115/2 | 115 | 120 | 8.1 | 7.9 | 118.2 | 116.8 | 20001320 |
| K78-120 | 120 | 125 | 9.7 | 9.5 | 123.2 | 121.8 | 20001322 |
| K78-120/1 | 120 | 125 | 15 | 14.8 | 123.2 | 121.8 | 20001323 |
| K78-120/2 | 120 | 125 | 8.1 | 7.9 | 123.2 | 121.8 | 20001324 |
| K78-125 | 125 | 130 | 9.7 | 9.5 | 128.2 | 126.8 | 20001326 |
| K78-125/1 | 125 | 130 | 15 | 14.8 | 128.2 | 126.8 | 20001327 |
| K78-125/3 | 125 | 130 | 14.2 | 14 | 128.2 | 126.8 | 20001329 |
| K78-130 | 130 | 135 | 9.7 | 9.5 | 133.2 | 131.8 | 20001330 |
| K78-130/1 | 130 | 135 | 15 | 14.8 | 133.2 | 131.8 | 20001331 |
| K78-130/3 | 130 | 135 | 8.1 | 7.9 | 133.2 | 131.8 | 20001333 |
| K78-135 | 135 | 140 | 9.7 | 9.5 | 138.2 | 136.8 | 20001334 |
| K78-135/1 | 135 | 140 | 15 | 14.8 | 138.2 | 136.8 | 20001335 |
| K78-135/2 | 135 | 140 | 8.1 | 7.9 | 138.2 | 136.8 | 20001336 |
| K78-140 | 140 | 145 | 9.7 | 9.5 | 143.2 | 141.8 | 20001337 |
| K78-140/1 | 140 | 145 | 15 | 14.8 | 143.2 | 141.8 | 20001338 |
| K78-140/3 | 140 | 145 | 20 | 19.8 | 143.2 | 141.8 | 20001340 |
| K78-145 | 145 | 150 | 9.7 | 9.5 | 148.2 | 146.8 | 20001342 |
| K78-145/1 | 145 | 150 | 15 | 14.8 | 148.2 | 146.8 | 20001343 |
| K78-150 | 150 | 155 | 15 | 14.8 | 153.2 | 151.8 | 20001344 |
| K78-150/1 | 150 | 155 | 9.7 | 9.5 | 153.2 | 151.8 | 20001345 |
| K78-150/2 | 150 | 155 | 12.5 | 12.3 | 153.2 | 151.8 | 20001346 |
| K78-155 | 155 | 160 | 9.7 | 9.5 | 158.2 | 156.8 | 20001347 |
| K78-155/1 | 155 | 160 | 15 | 14.8 | 158.2 | 156.8 | 20001348 |
| K78-160 | 160 | 165 | 9.7 | 9.5 | 163.2 | 161.8 | 20001349 |
| K78-160/1 | 160 | 165 | 15 | 14.8 | 163.2 | 161.8 | 20001350 |
| K78-164 | 164 | 170 | 9.7 | 9.5 | 167.6 | 166.4 | 20001351 |
| K78-165 | 165 | 170 | 9.7 | 9.5 | 168.2 | 166.8 | 20001352 |
| K78-165/1 | 165 | 170 | 15 | 14.8 | 168.2 | 166.8 | 20001353 |
| K78-170 | 170 | 175 | 9.7 | 9.5 | 173.2 | 171.8 | 20001354 |
| K78-170/1 | 170 | 175 | 15 | 14.8 | 173.2 | 171.8 | 20001355 |
| K78-174 | 174 | 180 | 15 | 14.8 | 177.6 | 176.4 | 20001356 |
| K78-175 | 175 | 180 | 9.7 | 9.5 | 178.2 | 176.8 | 20001357 |
| K78-175/1 | 175 | 180 | 15 | 14.8 | 178.2 | 176.8 | 20001358 |
| K78-180 | 180 | 185 | 15 | 14.8 | 183.2 | 181.8 | 20001359 |
| K78-180/1 | 180 | 185 | 9.7 | 9.5 | 183.2 | 181.8 | 20001361 |
| K78-184 | 184 | 190 | 15 | 14.8 | 187.6 | 186.4 | 20001362 |
| K78-185 | 185 | 190 | 9.7 | 9.5 | 188.2 | 186.8 | 20001363 |
| K78-185/1 | 185 | 190 | 15 | 14.8 | 188.2 | 186.8 | 20001364 |
| K78-190 | 190 | 195 | 9.7 | 9.5 | 193.2 | 191.8 | 20001365 |
| K78-190/1 | 190 | 195 | 15 | 14.8 | 193.2 | 191.8 | 20001366 |
| K78-194 | 194 | 200 | 20 | 19.8 | 197.6 | 196.4 | 20001369 |
| K78-195 | 195 | 200 | 9.7 | 9.5 | 198.2 | 196.8 | 20001370 |
| K78-195/1 | 195 | 200 | 15 | 14.8 | 198.2 | 196.8 | 20001371 |
| K78-209 | 209 | 215 | 20 | 19.8 | 212.6 | 211.4 | 20001418 |
| K78-210 | 210 | 215 | 25 | 24.5 | 213.2 | 211.8 | 20001424 |
| K78-219 | 219 | 225 | 20 | 19.8 | 222.6 | 221.4 | 20001434 |
| K78-224 | 224 | 230 | 25 | 24.5 | 227.6 | 226.4 | 20001435 |
| K78-229 | 229 | 235 | 20 | 19.8 | 232.6 | 231.4 | 20001436 |
| K78-234 | 234 | 240 | 25 | 24.5 | 237.6 | 236.4 | 20001437 |
| K78-235 | 235 | 240 | 25 | 24.5 | 238.2 | 236.8 | 20001438 |
| K78-240 | 240 | 248 | 25 | 24.5 | 245 | 243 | 20001439 |
| K78-244 | 244 | 250 | 25 | 24.5 | 247.6 | 246.4 | 20001440 |
| K78-245/2 | 245 | 250 | 15 | 14.8 | 248.2 | 246.8 | 20001443 |
| K78-245/3 | 245 | 250 | 20 | 19.8 | 248.2 | 246.8 | 20001444 |
| K78-245/1 | 245 | 250 | 25 | 24.5 | 248.2 | 246.8 | 20001442 |
| K78-250 | 250 | 255 | 40 | 39.5 | 253.2 | 251.8 | 20001445 |
| K78-254 | 254 | 260 | 25 | 24.5 | 257.6 | 256.4 | 20001446 |
| K78-254/1 | 254 | 260 | 30 | 29.5 | 257.6 | 256.4 | 20001447 |
| K78-260 | 260 | 265 | 25 | 24.5 | 263.2 | 261.8 | 20001448 |
| K78-279 | 279 | 285 | 25 | 24.5 | 282.6 | 281.4 | 20001449 |
| K78-280 | 280 | 285 | 25 | 24.5 | 283.2 | 281.8 | 20001450 |
| K78-294 | 294 | 300 | 35 | 34.5 | 297.6 | 296.4 | 20001451 |
| K78-295 | 295 | 300 | 25 | 24.5 | 298.2 | 296.8 | 20001452 |
| K78-315 | 315 | 320 | 25 | 24.5 | 318.2 | 316.8 | 20001454 |
