K702 — штоковое уплотнение — размеры, артикулы и подбор
K702 — штоковое уплотнение Kastas для герметизации штока гидравлического или пневматического цилиндра. Рабочая кромка удерживает давление рабочей среды, а размерная таблица помогает подобрать профиль по диаметру штока, посадочной канавке, материалу и артикулу.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильK702
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительKastas
МатериалPTFE / NBR (коды: PT6003 / NB7001)
Давлениедо 300 bar
Температураот -30 до +105 °C
Скоростьдо 5 м/с
Размерных строк63
Быстрый подбор
Нужен аналог или поставка K702? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы K702 — штоковое уплотнение

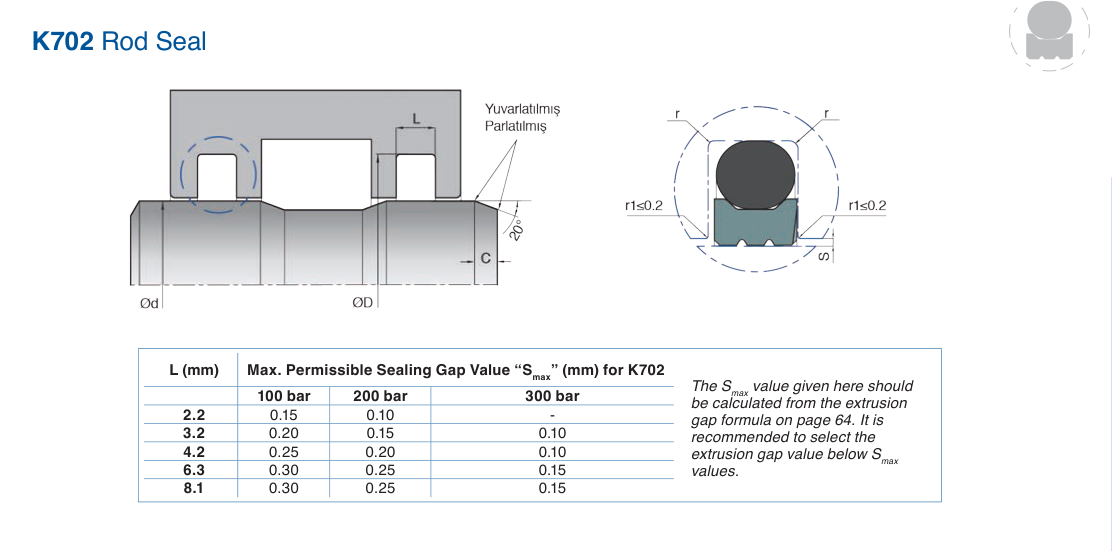

63 строк| KASTAŞ NO | d (f8) | D (H9) | L (+0.2/-0) | r | C | O-Ring | KASTAŞ CODE |
|---|---|---|---|---|---|---|---|
| K702-010 | 10 | 14.9 | 2.2 | 0.4 | 3 | 11.11x1.78 | 10024899 |
| K702-012 | 12 | 16.9 | 2.2 | 0.4 | 3 | 12.42x1.78 | 10024901 |
| K702-015 | 15 | 19.9 | 2.2 | 0.4 | 3 | 17.17x1.78 | 10024905 |
| K702-016/1 | 16 | 20.9 | 2.2 | 0.4 | 3 | 17.17x1.78 | 10024908 |
| K702-020 | 20 | 27.5 | 3.2 | 0.6 | 4.5 | 23.47x2.62 | 10024911 |
| K702-020/1 | 20 | 24.9 | 2.2 | 0.4 | 3 | 21.95x1.78 | 10024914 |
| K702-024 | 24 | 31.5 | 3.2 | 0.6 | 4.5 | 26.64x2.62 | 10024918 |
| K702-025 | 25 | 32.5 | 3.2 | 0.6 | 4.5 | 28.25x2.62 | 10024919 |
| K702-025/1 | 25.4 | 32.9 | 3.2 | 0.6 | 4.5 | 28.25x2.62 | 10024922 |
| K702-028 | 28 | 35.5 | 3.2 | 0.6 | 4.5 | 31.42x2.62 | 10024923 |
| K702-030 | 30 | 37.5 | 3.2 | 0.6 | 4.5 | 33.00x2.62 | 10024926 |
| K702-032 | 32 | 39.5 | 3.2 | 0.6 | 4.5 | 34.59x2.62 | 10024929 |
| K702-035 | 35 | 42.5 | 3.2 | 0.6 | 4.5 | 37.77x2.62 | 10024931 |
| K702-036 | 36 | 43.5 | 3.2 | 0.6 | 4.5 | 39.34x2.62 | 10024934 |
| K702-038/1 | 38 | 49 | 4.2 | 0.8 | 5.5 | 41.28x3.53 | 10024937 |
| K702-040 | 40 | 51 | 4.2 | 0.8 | 5.5 | 44.45x3.53 | 10024938 |
| K702-040/1 | 40 | 55.5 | 6.3 | 1.2 | 6 | 47.00x5.33 | 10024941 |
| K702-045 | 45 | 56 | 4.2 | 0.8 | 5.5 | 49.21x3.53 | 10024945 |
| K702-050 | 50 | 61 | 4.2 | 0.8 | 5.5 | 53.57x3.53 | 10024951 |
| K702-052 | 52 | 67.5 | 6.3 | 1.2 | 6 | 56.52x5.33 | 10024953 |
| K702-055 | 55 | 66 | 4.2 | 0.8 | 5.5 | 58.74x3.53 | 10024956 |
| K702-056 | 56 | 67 | 4.2 | 0.8 | 5.5 | 60.33x3.53 | 10024959 |
| K702-060 | 60 | 71 | 4.2 | 0.8 | 5.5 | 63.50x3.53 | 10024962 |
| K702-060/1 | 60 | 75.5 | 6.3 | 1.2 | 6 | 66.04x5.33 | 10024964 |
| K702-070 | 70 | 81 | 4.2 | 0.8 | 5.5 | 73.03x3.53 | 10024971 |
| K702-075 | 75 | 86 | 4.2 | 0.8 | 5.5 | 78.97x3.53 | 10024976 |
| K702-080 | 80 | 91 | 4.2 | 0.8 | 5.5 | 82.14x3.53 | 10024982 |
| K702-080/1 | 80 | 95.5 | 6.3 | 1.2 | 6 | 85.09x5.33 | 10024984 |
| K702-085 | 85 | 96 | 4.2 | 0.8 | 5.5 | 88.50x3.53 | 10024985 |
| K702-085/1 | 85 | 100.5 | 6.3 | 1.2 | 6 | 89.69x5.33 | 10024986 |
| K702-090 | 90 | 101 | 4.2 | 0.8 | 5.5 | 94.84x3.53 | 10024987 |
| K702-095 | 95 | 106 | 4.2 | 0.8 | 5.5 | 98.02x3.53 | 10024990 |
| K702-100 | 100 | 111 | 4.2 | 0.8 | 5.5 | 104.37x3.53 | 10024993 |
| K702-100/1 | 100 | 115.5 | 6.3 | 1.2 | 6 | 104.14x5.33 | 10024995 |
| K702-105 | 105 | 116 | 4.2 | 0.8 | 5.5 | 107.54x3.53 | 10024998 |
| K702-110 | 110 | 121 | 4.2 | 0.8 | 5.5 | 113.90x3.53 | 10025000 |
| K702-115 | 115 | 126 | 4.2 | 0.8 | 5.5 | 117.07x3.53 | 10025003 |
| K702-120 | 120 | 131 | 4.2 | 0.8 | 5.5 | 123.40x3.53 | 10025005 |
| K702-120/1 | 120 | 135.5 | 6.3 | 1.2 | 6 | 123.80x5.33 | 10025008 |
| K702-125 | 125 | 136 | 4.2 | 0.8 | 5.5 | 126.60x3.53 | 10025010 |
| K702-125/1 | 125 | 140.5 | 6.3 | 1.2 | 6 | 130.20x5.33 | 10025011 |
| K702-130 | 130 | 141 | 4.2 | 0.8 | 5.5 | 132.94x3.53 | 10025013 |
| K702-140 | 140 | 151 | 4.2 | 0.8 | 5.5 | 142.47x3.53 | 10025016 |
| K702-140/1 | 140 | 155.5 | 6.3 | 1.2 | 6 | 145.42x5.33 | 10025018 |
| K702-145 | 145 | 156 | 4.2 | 0.8 | 5.5 | 145.65x3.53 | 10025019 |
| K702-150 | 150 | 161 | 4.2 | 0.8 | 5.5 | 151.99x3.53 | 10025021 |
| K702-150/1 | 150 | 165.5 | 6.3 | 1.2 | 6 | 155.00x5.33 | 10025023 |
| K702-155 | 155 | 166 | 4.2 | 0.8 | 5.5 | 158.34x3.53 | 10025026 |
| K702-160 | 160 | 171 | 4.2 | 0.8 | 5.5 | 164.70x3.53 | 10025028 |
| K702-160/1 | 160 | 175.5 | 6.3 | 1.2 | 6 | 164.47x5.33 | 10025030 |
| K702-165 | 165 | 180.5 | 6.3 | 1.2 | 6 | 170.82x5.33 | 10025031 |
| K702-170 | 170 | 181 | 4.2 | 0.8 | 5.5 | 171.05x3.53 | 10025033 |
| K702-180 | 180 | 191 | 4.2 | 0.8 | 5.5 | 183.75x3.53 | 10025037 |
| K702-180/1 | 180 | 195.5 | 6.3 | 1.2 | 6 | 183.52x5.33 | 10025038 |
| K702-190 | 190 | 201 | 4.2 | 0.8 | 5.5 | 190.10x3.53 | 10025040 |
| K702-200 | 200 | 215.5 | 6.3 | 1.2 | 6 | 202.57x5.33 | 10025043 |
| K702-210 | 210 | 225.5 | 6.3 | 1.2 | 6 | 215.27x5.33 | 10025046 |
| K702-220 | 220 | 235.5 | 6.3 | 1.2 | 6 | 221.62x5.33 | 10025049 |
| K702-240 | 240 | 255.5 | 6.3 | 1.2 | 6 | 247.02x5.33 | 10025052 |
| K702-250 | 250 | 265.5 | 6.3 | 1.2 | 6 | 253.57x5.33 | 10025055 |
| K702-280 | 280 | 301 | 8.1 | 1.8 | 7 | 285.10x6.99 | 10025062 |
| K702-285 | 285 | 306 | 8.1 | 1.8 | 7 | 291.47x6.99 | 10025063 |
| K702-300 | 300 | 321 | 8.1 | 1.8 | 7 | 304.17x6.99 | 10025064 |
