K34 — штоковое уплотнение — размеры, артикулы и подбор
K34 — штоковое уплотнение Kastas для герметизации штока гидравлического или пневматического цилиндра. Рабочая кромка удерживает давление рабочей среды, а размерная таблица помогает подобрать профиль по диаметру штока, посадочной канавке, материалу и артикулу.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильK34
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительKastas
МатериалNBR / ????? NBR / TPE / POM (коды: NB8001 / FB8001* / TP7301 / PM9901)
Давлениедо 700 bar
Температураот -30 до +100 °C
Скоростьдо 0,5 м/с
Размерных строк32
Быстрый подбор
Нужен аналог или поставка K34? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы K34 — штоковое уплотнение

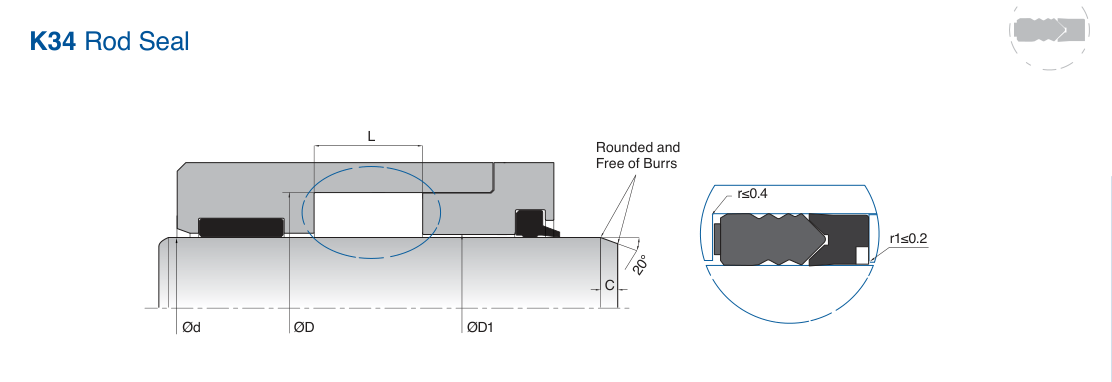

32 строк| KASTAŞ NO | d (f8) | D (H10) | L (+0.4/-0) | D1 (+0.1/-0) | C | KASTAŞ CODE |
|---|---|---|---|---|---|---|
| K34-030 | 30 | 43 | 20 | 30.4 | 5 | 10017140 |
| K34-032 | 32 | 47 | 22.5 | 32.4 | 5 | 10017141 |
| K34-035 | 35 | 47 | 22.5 | 35.4 | 5 | 10017142 |
| K34-040 | 40 | 55 | 22.5 | 40.4 | 5 | 10017143 |
| K34-045 | 45 | 60 | 22.5 | 45.4 | 5 | 10017145 |
| K34-050 | 50 | 65 | 22.5 | 50.4 | 5 | 10017147 |
| K34-050/1 | 50 | 65 | 24.5 | 50.4 | 5 | 10017149 |
| K34-055 | 55 | 70 | 22.5 | 55.4 | 5 | 10017151 |
| K34-060 | 60 | 75 | 22.5 | 60.4 | 5 | 10017152 |
| K34-063 | 63 | 83 | 37 | 63.4 | 5 | 10017154 |
| K34-070 | 70 | 85 | 22.5 | 70.4 | 5 | 10017155 |
| K34-070/1 | 70 | 90 | 30 | 70.4 | 5 | 10017157 |
| K34-080 | 80 | 100 | 30 | 80.4 | 5 | 10017158 |
| K34-080/1 | 80 | 95 | 22.5 | 80.4 | 5 | 10017160 |
| K34-085 | 85 | 95 | 22.5 | 85.4 | 5 | 10017161 |
| K34-090 | 90 | 110 | 30 | 90.4 | 5 | 10017162 |
| K34-100 | 100 | 120 | 30 | 100.4 | 7 | 10017164 |
| K34-110 | 110 | 130 | 32.5 | 110.4 | 7 | 10017167 |
| K34-115 | 115 | 130 | 30 | 115.7 | 7 | 10017169 |
| K34-115/1 | 115 | 125 | 22.5 | 115.7 | 7 | 10017170 |
| K34-120 | 120 | 140 | 30 | 120.7 | 7 | 10017171 |
| K34-125 | 125 | 145 | 29.6 | 125.7 | 7 | 10017173 |
| K34-140 | 140 | 155 | 22.5 | 140.7 | 7 | 10017175 |
| K34-140/1 | 140 | 160 | 30 | 140.7 | 7 | 10017176 |
| K34-140/2 | 140 | 160 | 28 | 140.7 | 7 | 10017178 |
| K34-160 | 160 | 180 | 28 | 160.7 | 7 | 10017179 |
| K34-180 | 180 | 205 | 35 | 180.7 | 7 | 10017180 |
| K34-200 | 200 | 225 | 35 | 200.7 | 7 | 10017181 |
| K34-220 | 220 | 240 | 22.5 | 220.7 | 10 | 10017184 |
| K34-220/1 | 220 | 245 | 35 | 220.7 | 10 | 10017185 |
| K34-260 | 260 | 280 | 30 | 260.7 | 10 | 10017187 |
| K34-260/1 | 260 | 285 | 35 | 260.7 | 10 | 10017188 |
