TSS — размеры, артикулы и подбор
TSS — классическое штоковое PTFE-уплотнение с бронзонаполненным рабочим кольцом и O-ring-энерджайзером; рассчитано на низкое трение и высокую скорость.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильTSS
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк59
Быстрый подбор
Нужен аналог или поставка TSS? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

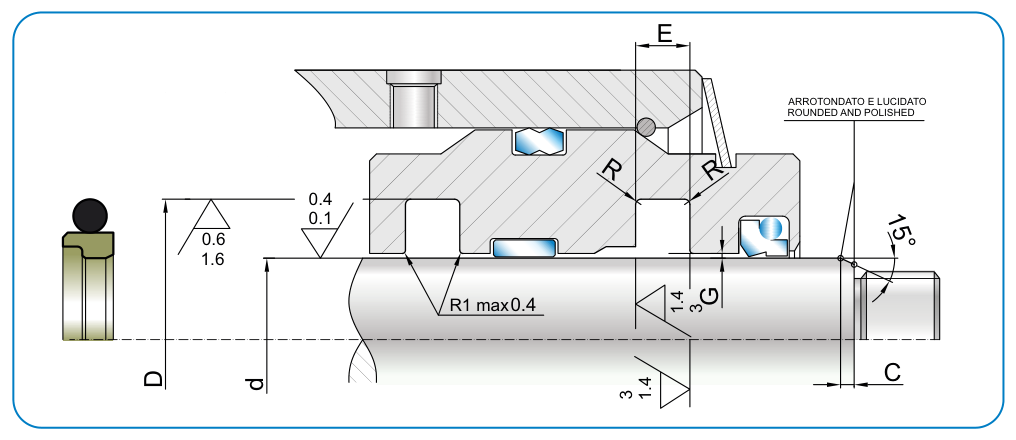

Размеры и артикулы TSS
59 строк| d(h9) | D(H9) | E+0,2 | O-R | C | ART / ITEM |
|---|---|---|---|---|---|
| 4 | 8,9 | 2,2 | 10 | 5 | TSS 0040 0089 022 |
| 5 | 9,9 | 2,2 | 10 | 5 | TSS 0050 0099 022 |
| 7 | 11,9 | 2,2 | 12 | 5 | TSS 0070 0119 022 |
| 8 | 15,3 | 3,2 | 111 | 5 | TSS 0080 0153 032 |
| 10 | 17,3 | 3,2 | 112 | 5 | TSS 0100 0173 032 |
| 12 | 19,3 | 3,2 | 114 | 5 | TSS 0120 0193 032 |
| 14 | 21,3 | 3,2 | 115 | 5 | TSS 0140 0213 032 |
| 15 | 22,3 | 3,2 | 116 | 5 | TSS 0150 0223 032 |
| 16 | 23,3 | 3,2 | 116 | 5 | TSS 0160 0233 032 |
| 18 | 25,3 | 3,2 | 117 | 5 | TSS 0180 0253 032 |
| 20 | 30,7 | 4,2 | 214 | 5 | TSS 0200 0307 042 |
| 22 | 32,7 | 4,2 | 215 | 5 | TSS 0220 0327 042 |
| 24 | 34,7 | 4,2 | 216 | 5 | TSS 0240 0347 042 |
| 25 | 35,7 | 4,2 | 217 | 5 | TSS 0250 0357 042 |
| 26 | 36,7 | 4,2 | 218 | 5 | TSS 0260 0367 042 |
| 28 | 38,7 | 4,2 | 219 | 5 | TSS 0280 0387 042 |
| 30 | 40,7 | 4,2 | 220 | 5 | TSS 0300 0407 042 |
| 32 | 42,7 | 4,2 | 221 | 5 | TSS 0320 0427 042 |
| 35 | 45,7 | 4,2 | 222 | 5 | TSS 0350 0457 042 |
| 37 | 47,7 | 4,2 | 223 | 5 | TSS 0370 0477 042 |
| 38 | 53,1 | 6,3 | 327 | 5 | TSS 0380 0531 063 |
| 40 | 55,1 | 6,3 | 328 | 5 | TSS 0400 0551 063 |
| 42 | 57,1 | 6,3 | 328 | 5 | TSS 0420 0571 063 |
| 45 | 60,1 | 6,3 | 329 | 5 | TSS 0450 0601 063 |
| 48 | 63,1 | 6,3 | 330 | 5 | TSS 0480 0631 063 |
| 50 | 65,1 | 6,3 | 331 | 5 | TSS 0500 0651 063 |
| 52 | 67,1 | 6,3 | 331 | 5 | TSS 0520 0671 063 |
| 55 | 70,1 | 6,3 | 332 | 5 | TSS 0550 0701 063 |
| 58 | 73,1 | 6,3 | 333 | 5 | TSS 0580 0731 063 |
| 60 | 75,1 | 6,3 | 334 | 5 | TSS 0600 0751 063 |
| 65 | 80,1 | 6,3 | 335 | 5 | TSS 0650 0801 063 TN |
| 70 | 85,1 | 6,3 | 337 | 5 | TSS 0700 0851 063 TN |
| 75 | 90,1 | 6,3 | 339 | 5 | TSS 0750 0901 063 TN |
| 80 | 95,1 | 6,3 | 340 | 5 | TSS 0800 0951 063 TN |
| 85 | 100,1 | 6,3 | 342 | 5 | TSS 0850 1001 063 TN |
| 90 | 105,1 | 6,3 | 343 | 5 | TSS 0900 1051 063 TN |
| 95 | 110,1 | 6,3 | 345 | 7 | TSS 0950 1101 063 TN |
| 100 | 115,1 | 6,3 | 346 | 7 | TSS 1000 1151 063 TN |
| 110 | 125,1 | 6,3 | 350 | 7 | TSS 1100 1251 063 TN |
| 120 | 135,1 | 6,3 | 353 | 7 | TSS 1200 1351 063 TN |
| 125 | 140,1 | 6,3 | 354 | 7 | TSS 1250 1401 063 TN |
| 130 | 145,1 | 6,3 | 356 | 7 | TSS 1300 1451 063 TN |
| 140 | 155,1 | 6,3 | 359 | 7 | TSS 1400 1551 063 TN |
| 150 | 165,1 | 6,3 | 361 | 7 | TSS 1500 1651 063 TN |
| 155 | 170,1 | 6,3 | 362 | 7 | TSS 1550 1701 063 TN |
| 160 | 175,1 | 6,3 | 363 | 7 | TSS 1600 1751 063 TN |
| 170 | 185,1 | 6,3 | 365 | 7 | TSS 1700 1851 063 TN |
| 175 | 190,1 | 6,3 | 366 | 7 | TSS 1750 1901 063 TN |
| 180 | 195,1 | 6,3 | 366 | 7 | TSS 1800 1951 063 TN |
| 185 | 200,1 | 6,3 | 367 | 7 | TSS 1850 2001 063 TN |
| 190 | 205,1 | 6,3 | 368 | 7 | TSS 1900 2051 063 TN |
| 195 | 210,1 | 6,3 | 368 | 7 | TSS 1950 2101 063 TN |
| 200 | 220,5 | 8,1 | 445 | 10 | TSS 2000 2205 081 TN |
| 210 | 230,5 | 8,1 | 446 | 10 | TSS 2100 2305 081 TN |
| 220 | 240,5 | 8,1 | 447 | 10 | TSS 2200 2405 081 TN |
| 225 | 245,5 | 8,1 | 447 | 10 | TSS 2250 2455 081 TN |
| 230 | 250,5 | 8,1 | 448 | 10 | TSS 2300 2505 081 TN |
| 240 | 260,5 | 8,1 | 448 | 10 | TSS 2400 2605 081 TN |
| 250 | 270,5 | 8,1 | 449 | 10 | TSS 2500 2705 081 TN |
