RSB2 — размеры, артикулы и подбор
RSB2 — усиленное штоковое уплотнение RSB с антиэкструзионным кольцом; применяется при высоких пиках давления и увеличенных зазорах.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильRSB2
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк39
Быстрый подбор
Нужен аналог или поставка RSB2? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы RSB2

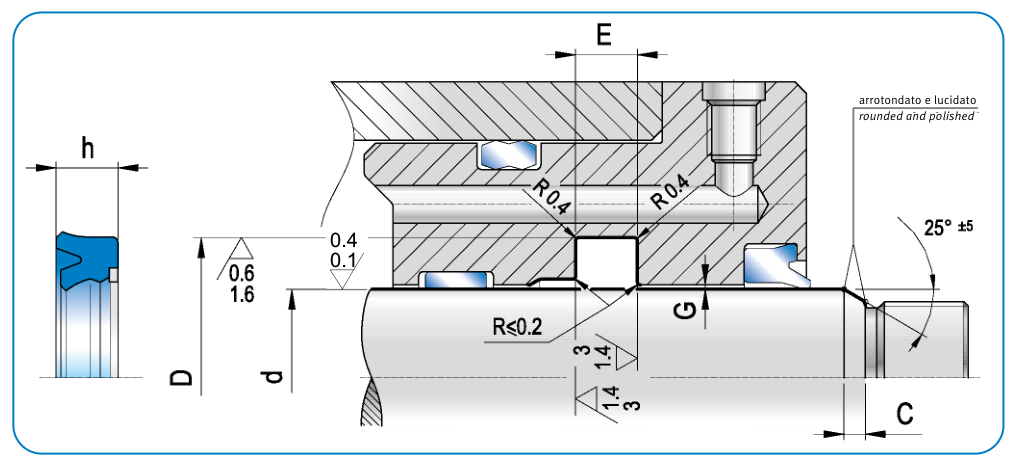

39 строк| d(h9) | D(H10) | h | E+0,2 | C | ART / ITEM |
|---|---|---|---|---|---|
| 40,0 | 55,0 | 10,0 | 11,0 | 5,5 | RSB2 0400 0550 100 CR |
| 42,0 | 51,0 | 10,0 | 11,0 | 4,5 | RSB2 0420 0510 100 CR |
| 45,0 | 60,0 | 10,0 | 11,0 | 5,5 | RSB2 0450 0600 100 CR |
| 50,0 | 59,0 | 10,0 | 11,0 | 4,5 | RSB2 0500 0590 100 CR |
| 50,0 | 60,0 | 7,3 | 8,0 | 5,0 | RSB2 0500 0600 073 CR |
| 50,0 | 65,0 | 10,0 | 11,0 | 5,5 | RSB2 0500 0650 100 CR |
| 50,0 | 65,0 | 11,5 | 12,5 | 5,5 | RSB2 0500 0650 115 CR |
| 50,0 | 70,0 | 12,0 | 13,0 | 6,0 | RSB2 0500 0700 120 CR |
| 56,0 | 71,0 | 11,5 | 12,5 | 5,5 | RSB2 0560 0710 115 CR |
| 60,0 | 69,0 | 10,0 | 11,0 | 4,5 | RSB2 0600 0690 100 CR |
| 60,0 | 70,0 | 7,3 | 8,0 | 5,5 | RSB2 0600 0700 073 CR |
| 60,0 | 70,0 | 12,0 | 13,0 | 5,5 | RSB2 0600 0700 120 CR |
| 60,0 | 75,0 | 11,5 | 12,5 | 5,5 | RSB2 0600 0750 115 CR |
| 60,0 | 80,0 | 12,0 | 13,0 | 6,0 | RSB2 0600 0800 120 CR |
| 63,0 | 78,0 | 11,5 | 12,5 | 5,5 | RSB2 0630 0780 115 CR |
| 63,0 | 83,0 | 12,0 | 13,0 | 6,0 | RSB2 0630 0830 120 CR |
| 65,0 | 75,0 | 12,0 | 13,0 | 5,5 | RSB2 0650 0750 120 CR |
| 65,0 | 80,0 | 11,5 | 12,5 | 5,5 | RSB2 0650 0800 115 CR |
| 70,0 | 80,0 | 7,3 | 8,0 | 5,0 | RSB2 0700 0800 073 CR |
| 70,0 | 85,0 | 11,5 | 12,5 | 5,5 | RSB2 0700 0850 115 CR |
| 75,0 | 95,0 | 13,5 | 14,5 | 6,0 | RSB2 0750 0950 135 CR |
| 80,0 | 95,0 | 11,5 | 12,5 | 5,5 | RSB2 0800 0950 115 CR |
| 80,0 | 100,0 | 13,5 | 14,5 | 7,0 | RSB2 0800 1000 135 CR |
| 85,0 | 100,0 | 11,0 | 12,0 | 7,0 | RSB2 0850 1000 110 CR |
| 85,0 | 105,0 | 12,0 | 13,0 | 7,0 | RSB2 0850 1050 120 CR |
| 85,0 | 105,0 | 13,5 | 14,5 | 7,0 | RSB2 0850 1050 135 CR |
| 90,0 | 105,0 | 11,5 | 12,5 | 6,0 | RSB2 0900 1050 115 CR |
| 95,0 | 115,0 | 13,5 | 14,5 | 7,0 | RSB2 0950 1150 135 CR |
| 100,0 | 120,0 | 12,0 | 13,0 | 7,0 | RSB2 1000 1200 120 CR |
| 100,0 | 120,0 | 13,5 | 14,5 | 7,0 | RSB2 1000 1200 135 CR |
| 105,0 | 120,0 | 13,0 | 14,0 | 7,0 | RSB2 1050 1250 120 CR |
| 105,0 | 125,0 | 12,0 | 13,0 | 7,0 | RSB2 1050 1250 120 CR |
| 105,0 | 125,0 | 15,0 | 16,0 | 7,0 | RSB2 1050 1250 150 CR |
| 110,0 | 125,0 | 11,0 | 12,0 | 7,0 | RSB2 1100 1250 110 CR |
| 110,0 | 130,0 | 12,0 | 13,0 | 7,0 | RSB2 1100 1300 120 CR |
| 120,0 | 140,0 | 12,0 | 13,0 | 7,0 | RSB2 1200 1400 120 CR |
| 120,0 | 140,0 | 13,0 | 14,0 | 7,0 | RSB2 1200 1400 130 CR |
| 125,0 | 145,0 | 12,0 | 13,0 | 7,0 | RSB2 1250 1450 120 CR |
| 130,0 | 150,0 | 12,0 | 13,0 | 7,0 | RSB2 1300 1500 120 CR |
