PDT — размеры, артикулы и подбор

PDT — компактное двугубое поршневое уплотнение для пневматики; работает в открытой посадке с центральным упором и легко монтируется.

Подбор

Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.

Характеристики

ПрофильPDT

Типпоршневое уплотнение

КатегорияПоршневые уплотнения

ПроизводительGapi / Artic Seals

Размерных строк27

Быстрый подбор

Нужен аналог или поставка PDT? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.

Получить подбор

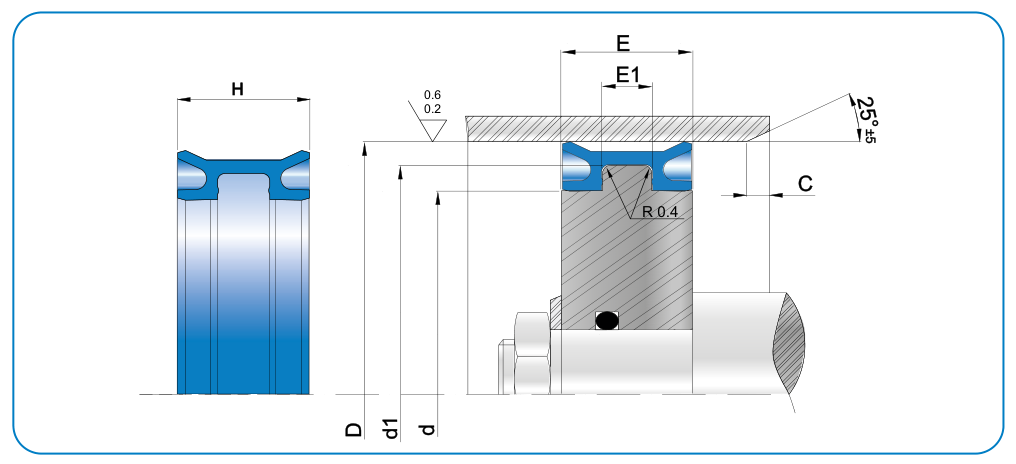

Размеры и артикулы PDT

27 строк

D(H11)	d(h9)	H	d1	E	E1	ART / ITEM
16	10	10,5	13,5	12	3	PDT 0160 0100 120 B0
18	12	10,5	15,5	12	3	PDT 0180 0120 120 B0
20	14	10,5	17,5	12	3	PDT 0200 0140 120 B0
25	18	12	22,5	13	3	PDT 0250 0180 130 B0
28	22	10,5	25,5	12	3	PDT 0280 0220 120 B0
30	23	12	27,5	13	3	PDT 0300 0230 130 B0
32	25	12	29,5	13	3	PDT 0320 0250 130 B0
35	28	12	32,5	13	3	PDT 0350 0280 130 B0
40	33	12	37,5	13	3	PDT 0400 0330 130 B0
45	38	12	42	13	3	PDT 0450 0380 130 B0
50	43	12	47,5	13	3	PDT 0500 0430 130 B0
54	46	13	51,5	15	4	PDT 0540 0460 150 B0
63	53	17	60	19	5	PDT 0630 0530 190 B0
63	56	12	60,5	13	3	PDT 0630 0560 130 B0
70	62	13	67,5	15	4	PDT 0700 0620 150 B0
76	66	18	73	20	6	PDT 0760 0660 200 B0
80	72	13	77,4	15	4	PDT 0800 0720 150 B0
80	70	13	77	20	6	PDT 0800 0700 200 B0
100	88	21	96,5	23	8	PDT 1000 0880 230 B0
100	90	16	97	18	4	PDT 1000 0900 180 B0
125	113	15	122	17	8	PDT 1250 1130 170 B0
125	113	21	121,5	23	8	PDT 1250 1130 230 B0
130	120	17	127	19	5	PDT 1300 1200 190 B0
140	128	21	136,5	23	8	PDT 1400 1280 230 B0
150	140	17	147	19	5	PDT 1500 1400 190 B0
160	145	26	155,5	29	10	PDT 1600 1450 290 B0
200	185	26	195,5	29	10	PDT 2000 1850 290 B0
