Поршневые уплотнения · Gapi / Artic Seals
PBS — размеры, артикулы и подбор
PBS — компактное двунаправленное поршневое уплотнение для пневмоцилиндров двойного действия; симметричный профиль не требует ориентации при монтаже.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильPBS
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк16
Быстрый подбор
Нужен аналог или поставка PBS? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы PBS

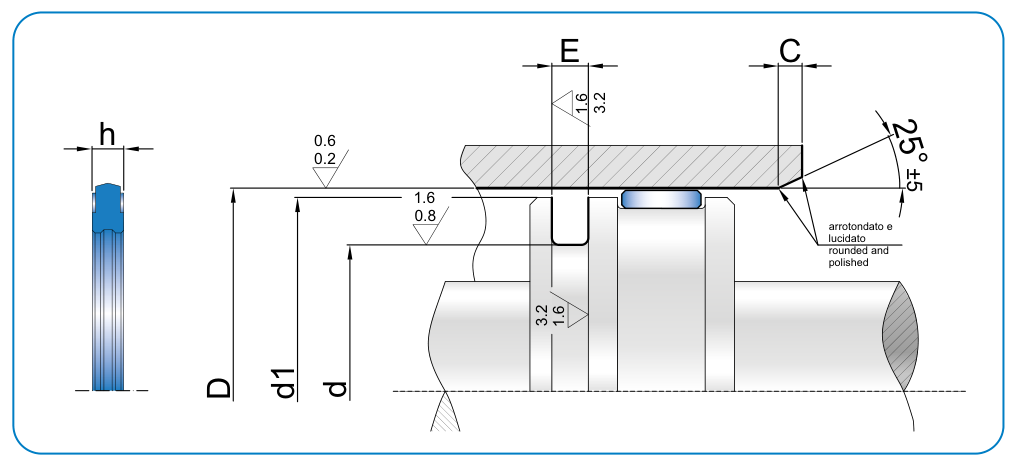

16 строк| D(H11) | d(h10) | toll h10 | d1 | h | E+0,2 | ART / ITEM |
|---|---|---|---|---|---|---|
| 12 | 7 | 0/-0.058 | 11,5 | 2,2 | 2,5 | PBS 0120 0070 022 B0 |
| 16 | 9 | 0/-0.058 | 15,5 | 2,4 | 2,5 | PBS 0160 0090 024 B0 |
| 20 | 13 | 0/-0.070 | 19,5 | 2,4 | 2,5 | PBS 0200 0130 024 B0 |
| 25 | 18 | 0/-0.070 | 24,5 | 2,4 | 2,5 | PBS 0250 0180 024 B0 |
| 28 | 21 | 0/-0.084 | 27,5 | 2,4 | 2,5 | PBS 0280 0210 024 B0 |
| 30 | 21 | 0/-0.084 | 29,5 | 2,9 | 3 | PBS 0300 0210 029 B0 |
| 32 | 23 | 0/-0.084 | 31,5 | 2,9 | 3 | PBS 0320 0230 029 B0 |
| 35 | 26 | 0/-0.084 | 34,5 | 2,9 | 3 | PBS 0350 0260 029 B0 |
| 40 | 31 | 0/-0.100 | 39,5 | 2,9 | 3 | PBS 0400 0310 029 B0 |
| 45 | 36 | 0/-0.100 | 44,5 | 2,9 | 3 | PBS 0450 0360 029 B0 |
| 50 | 41 | 0/-0.100 | 49,5 | 2,9 | 3 | PBS 0500 0410 029 B0 |
| 60 | 48 | 0/-0.100 | 59,5 | 3,9 | 4 | PBS 0600 0480 039 B0 |
| 63 | 51 | 0/-0.120 | 62,5 | 3,9 | 4 | PBS 0630 0510 039 B0 |
| 70 | 58 | 0/-0.120 | 69,5 | 3,9 | 4 | PBS 0700 0580 039 B0 |
| 80 | 68 | 0/-0.120 | 79,5 | 3,9 | 4 | PBS 0800 0680 039 B0 |
| 100 | 88 | 0/-0.120 | 99,5 | 3,9 | 4 | PBS 1000 0880 039 B0 |
