MPS — размеры, артикулы и подбор
MPS — магнитное поршневое уплотнение для короткоходных и компактных пневмоцилиндров; совмещает уплотнение, направление и место под магнит.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильMPS
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк6
Быстрый подбор
Нужен аналог или поставка MPS? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы MPS

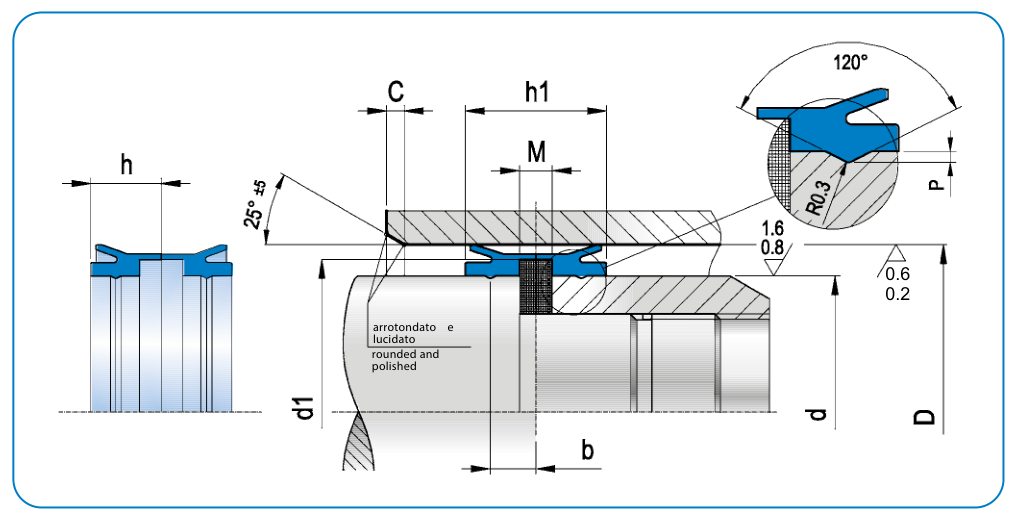

6 строк| D(H11) | d(h9) | h1 | h | d1 | M | P | b | ART / ITEM |
|---|---|---|---|---|---|---|---|---|
| 8 | 4 | 12 | 6 | 6,5 | 4 | 0,35 | 4 | MPS 0080 0040 040 120 B0 |
| 10 | 4 | 12 | 6 | 8,5 | 3 | 0,35 | 3,5 | MPS 0100 0040 030 120 B0 |
| 12 | 6 | 12 | 6 | 10,5 | 3 | 0,4 | 3,5 | MPS 0120 0060 030 120 B0 |
| 16 | 8 | 12 | 6 | 14,5 | 3 | 0,4 | 3,5 | MPS 0160 0080 030 120 B0 |
| 20 | 10 | 12 | 6 | 18 | 3 | 0,5 | 3,5 | MPS 0200 0100 030 120 B0 |
| 25 | 10 | 12 | 6 | 23 | 3 | 0,5 | 3,5 | MPS 0250 0100 030 120 B0 |
