KDSP — размеры, артикулы и подбор
KDSP — компактное поршневое уплотнение под взаимозаменяемые канавки ISO 6547; состоит из полиуретанового уплотнителя и двух направляющих колец.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильKDSP
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк19
Быстрый подбор
Нужен аналог или поставка KDSP? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы KDSP

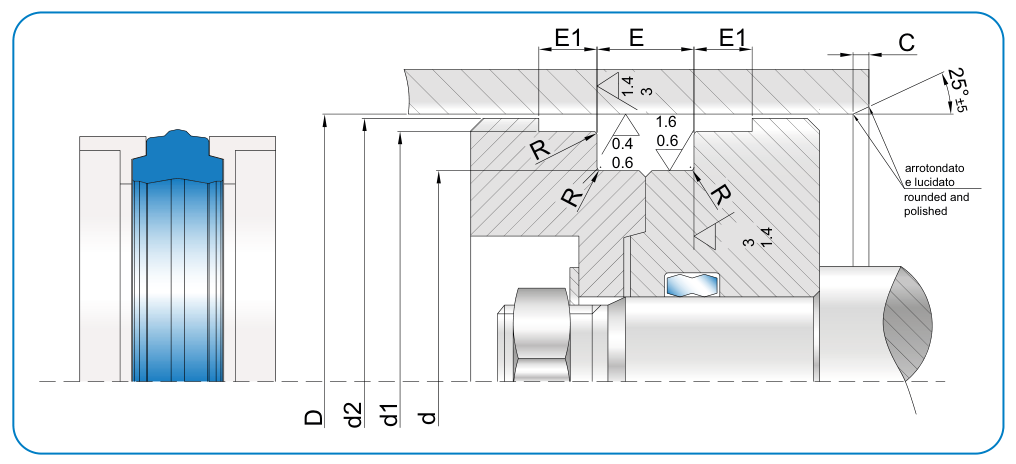

19 строк| D(H9) | d(h9) | E+0,2 | d1(h9) | d2±0,2 | E1 0/+0,1 | R | C | ART / ITEM |
|---|---|---|---|---|---|---|---|---|
| 25 | 15 | 12,5 | 22 | 24 | 4 | 0,4 | 5 | KDSP 0250 0150 125 CX |
| 25 | 17 | 10 | 22 | 24 | 4 | 0,4 | 5 | KDSP 0250 0170 100 CX |
| 32 | 22 | 12,5 | 29 | 31 | 4 | 0,4 | 5 | KDSP 0320 0220 125 CX |
| 32 | 24 | 10 | 29 | 31 | 4 | 0,4 | 5 | KDSP 0320 0240 100 CX |
| 40 | 30 | 12,5 | 36 | 38 | 4 | 0,4 | 5 | KDSP 0400 0300 125 CX |
| 40 | 32 | 10 | 37 | 39 | 4 | 0,4 | 5 | KDSP 0400 0320 100 CX |
| 50 | 35 | 20 | 46 | 48,5 | 5 | 0,4 | 5 | KDSP 0500 0350 200 CX |
| 50 | 40 | 12,5 | 47 | 49 | 4 | 0,4 | 5 | KDSP 0500 0400 125 CX |
| 55 | 45 | 12,5 | 52 | 54 | 4 | 0,4 | 5 | KDSP 0550 0450 125 CX |
| 63 | 48 | 20 | 59 | 62 | 5 | 0,4 | 5 | KDSP 0630 0480 200 CX |
| 63 | 53 | 12,5 | 60 | 62 | 4 | 0,4 | 5 | KDSP 0630 0530 125 CX |
| 70 | 55 | 20 | 66 | 68,5 | 5 | 0,4 | 5 | KDSP 0700 0550 200 CX |
| 70 | 60 | 12,5 | 67 | 69 | 4 | 0,4 | 5 | KDSP 0700 0600 125 CX |
| 80 | 65 | 20 | 76 | 78,5 | 5 | 0,4 | 5 | KDSP 0800 0650 200 CX |
| 80 | 70 | 12,5 | 77 | 79 | 4 | 0,4 | 5 | KDSP 0800 0700 125 CX |
| 90 | 75 | 20 | 86 | 88,5 | 5 | 0,4 | 5 | KDSP 0900 0750 200 CX |
| 90 | 80 | 12,5 | 86 | 88,5 | 5 | 0,4 | 5 | KDSP 0900 0800 125 CX |
| 100 | 85 | 20 | 96 | 98,5 | 5 | 0,4 | 5 | KDSP 1000 0850 200 CX |
| 100 | 90 | 12,5 | 96 | 98,5 | 5 | 0,4 | 5 | KDSP 1000 0900 125 CX |
