Поршневые уплотнения · Gapi / Artic Seals
KDSB — размеры, артикулы и подбор
KDSB — компактное поршневое уплотнение с центральной NBR-манжетой, боковыми антиэкструзионными элементами и наружными направляющими кольцами.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильKDSB
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительGapi / Artic Seals
Размерных строк82
Быстрый подбор
Нужен аналог или поставка KDSB? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор
Размеры и артикулы KDSB

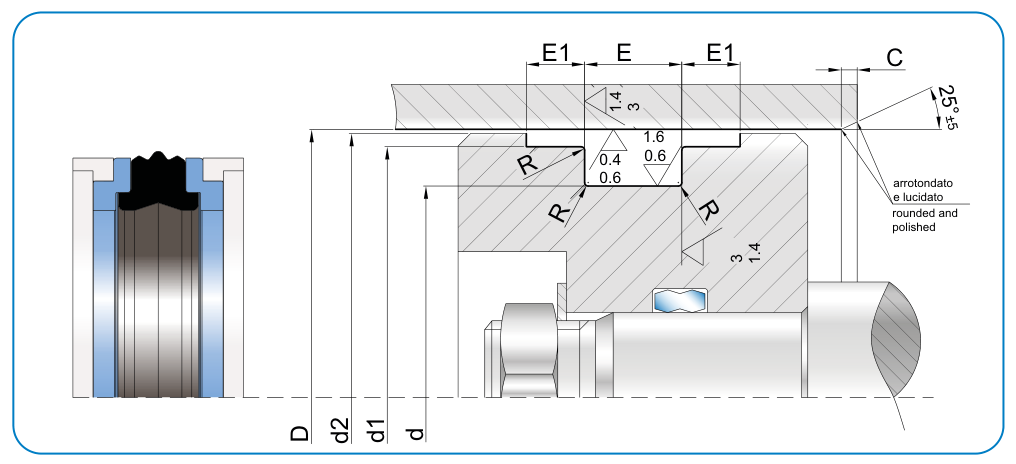

82 строк| D(H9) | d(h9) | E+0,2 | d1(h9) | d2±0,2 | E1 +0,1 | R | C | ART / ITEM |
|---|---|---|---|---|---|---|---|---|
| 20 | 11 | 13,5 | 17 | 19 | 2,1 | 0,4 | 3,5 | KDSB 0200 0110 135 CX |
| 22 | 13 | 13,5 | 19 | 21 | 2,1 | 0,4 | 3,5 | KDSB 0220 0130 135 CX |
| 25 | 15 | 12 | 21 | 23 | 4 | 0,4 | 3,5 | KDSB 0250 0150 120 CX |
| 25 | 15 | 12,5 | 22 | 24 | 4 | 0,4 | 3,5 | KDSB 0250 0150 125 CX |
| 25 | 15 | 16,4 | 21,45 | 23,5 | 6,35 | 0,4 | 3,5 | KDSB 0250 0150 164 CX |
| 25 | 16 | 13,5 | 22 | 24 | 2,1 | 0,4 | 3,5 | KDSB 0250 0160 135 CX |
| 28 | 19 | 13,5 | 25 | 27 | 2,1 | 0,4 | 3,5 | KDSB 0280 0190 135 CX |
| 30 | 21 | 13,5 | 27 | 29 | 2,1 | 0,4 | 3,5 | KDSB 0300 0210 135 CX |
| 32 | 22 | 15,5 | 28 | 31 | 2,6 | 0,4 | 3,5 | KDSB 0320 0220 155 CX |
| 32 | 22 | 16,4 | 28,5 | 30,5 | 6,35 | 0,4 | 3,5 | KDSB 0320 0220 164 CX |
| 35 | 25 | 15,5 | 31 | 34 | 2,6 | 0,4 | 3,5 | KDSB 0350 0250 155 CX |
| 35 | 25 | 16,4 | 31,4 | 33,5 | 6,35 | 0,4 | 3,5 | KDSB 0350 0250 164 CX |
| 40 | 24 | 18,4 | 35,4 | 38,5 | 6,35 | 0,4 | 4 | KDSB 0400 0240 184 CX |
| 40 | 26 | 15,5 | 36 | 39 | 2,6 | 0,4 | 4 | KDSB 0400 0260 155 CX |
| 40 | 30 | 12,5 | 36 | 38 | 4 | 0,4 | 4 | KDSB 0400 0300 125 CX |
| 40 | 30 | 16,4 | 35,4 | 38,5 | 6,35 | 0,4 | 4 | KDSB 0400 0300 164 CX |
| 42 | 28 | 15,5 | 38 | 41 | 2,6 | 0,4 | 4 | KDSB 0420 0280 155 CX |
| 45 | 29 | 18,4 | 40,4 | 43,5 | 6,35 | 0,4 | 4 | KDSB 0450 0290 184 CX |
| 45 | 31 | 15,5 | 41 | 44 | 2,6 | 0,4 | 4 | KDSB 0450 0310 155 CX |
| 45 | 35 | 16,4 | 40,4 | 43,5 | 6,35 | 0,4 | 4 | KDSB 0450 0350 164 CX |
| 50 | 34 | 18,4 | 45,4 | 48,5 | 6,35 | 0,4 | 4 | KDSB 0500 0340 184 CX |
| 50 | 34 | 20,5 | 46 | 49 | 3,1 | 0,4 | 4 | KDSB 0500 0340 205 CX |
| 55 | 39 | 18,4 | 50,36 | 53,5 | 6,35 | 0,4 | 4 | KDSB 0550 0390 184 CX |
| 55 | 39 | 20,5 | 51 | 54 | 3,1 | 0,4 | 4 | KDSB 0550 0390 205 CX |
| 56 | 40 | 20,5 | 52 | 55 | 3,1 | 0,4 | 4 | KDSB 0560 0400 205 CX |
| 60 | 44 | 18,4 | 55,4 | 58,5 | 6,35 | 0,4 | 4,5 | KDSB 0600 0440 184 CX |
| 60 | 44 | 20,5 | 56 | 59 | 3,1 | 0,4 | 4,5 | KDSB 0600 0440 205 CX |
| 63 | 47 | 18,4 | 58,4 | 61,5 | 6,35 | 0,4 | 4,5 | KDSB 0630 0470 184 CX |
| 63 | 47 | 19,4 | 58,4 | 61,5 | 6,35 | 0,4 | 4,5 | KDSB 0630 0470 194 CX |
| 63 | 47 | 20,5 | 59 | 62 | 3,1 | 0,4 | 4,5 | KDSB 0630 0470 205 CX |
| 65 | 49 | 20,5 | 61 | 64 | 3,1 | 0,4 | 4,5 | KDSB 0650 0490 205 CX |
| 65 | 50 | 18,4 | 60,4 | 63,5 | 6,35 | 0,4 | 4,5 | KDSB 0650 0500 184 CX |
| 65 | 53 | 20,5 | 61 | 63,5 | 4,1 | 0,4 | 4,5 | KDSB 0650 0530 205 CX |
| 70 | 50 | 22,4 | 64,2 | 68,3 | 6,35 | 0,4 | 4,5 | KDSB 0700 0500 224 CX |
| 70 | 54 | 20,5 | 66 | 69 | 3,1 | 0,4 | 4,5 | KDSB 0700 0540 205 CX |
| 75 | 55 | 22,4 | 69,2 | 73,3 | 6,35 | 0,4 | 4,5 | KDSB 0750 0550 224 CX |
| 75 | 59 | 20,5 | 71 | 74 | 3,1 | 0,4 | 4,5 | KDSB 0750 0590 205 CX |
| 80 | 60 | 22,4 | 74,15 | 78,3 | 6,35 | 0,4 | 4,5 | KDSB 0800 0600 224 CX |
| 80 | 62 | 22,5 | 76 | 79 | 3,6 | 0,4 | 4,5 | KDSB 0800 0620 225 CX |
| 85 | 65 | 22,4 | 79,15 | 83,3 | 6,35 | 0,4 | 4,5 | KDSB 0850 0650 224 CX |
| 90 | 70 | 22,4 | 84,15 | 88,3 | 6,35 | 0,4 | 4,5 | KDSB 0900 0700 224 CX |
| 90 | 72 | 22,5 | 86 | 89 | 3,6 | 0,4 | 4,5 | KDSB 0900 0720 225 CX |
| 95 | 75 | 22,4 | 89,15 | 93,3 | 6,35 | 0,4 | 4,5 | KDSB 0950 0750 224 CX |
| 100 | 75 | 22,4 | 93,15 | 98 | 6,35 | 0,4 | 5 | KDSB 1000 0750 224 CX |
| 100 | 82 | 22,5 | 96 | 99 | 3,6 | 0,4 | 5 | KDSB 1000 0820 225 CX |
| 105 | 80 | 22,4 | 98,1 | 103 | 6,35 | 0,4 | 5 | KDSB 1050 0800 224 CX |
| 110 | 85 | 22,4 | 103,1 | 108 | 6,35 | 0,4 | 5 | KDSB 1100 0850 224 CX |
| 110 | 92 | 22,5 | 106 | 109 | 3,6 | 0,4 | 5 | KDSB 1100 0920 225 CX |
| 115 | 90 | 22,4 | 108,1 | 113 | 6,35 | 0,4 | 5 | KDSB 1150 0900 224 CX |
| 115 | 97 | 22,5 | 111 | 114 | 3,6 | 0,4 | 5 | KDSB 1150 0970 225 CX |
| 120 | 95 | 22,4 | 113,1 | 118,1 | 6,35 | 0,8 | 5 | KDSB 1200 0950 224 CX |
| 125 | 100 | 25,4 | 118,1 | 123 | 6,35 | 0,8 | 5 | KDSB 1250 1000 254 CX |
| 125 | 103 | 26,5 | 121 | 124 | 5,1 | 0,8 | 5 | KDSB 1250 1030 265 CX |
| 130 | 105 | 25,4 | 122,6 | 127,5 | 9,5 | 0,8 | 5 | KDSB 1300 1050 254 CX |
| 135 | 110 | 25,4 | 127,6 | 132,5 | 9,5 | 0,8 | 5 | KDSB 1350 1100 254 CX |
| 140 | 115 | 25,4 | 132,6 | 137,5 | 9,5 | 0,8 | 5 | KDSB 1400 1150 254 CX |
| 140 | 118 | 26,5 | 136 | 139 | 5,1 | 0,8 | 5 | KDSB 1400 1180 265 CX |
| 145 | 120 | 25,4 | 137,6 | 142,5 | 9,5 | 0,8 | 5 | KDSB 1450 1200 254 CX |
| 150 | 125 | 25,4 | 142,6 | 147,5 | 9,5 | 0,8 | 5 | KDSB 1500 1250 254 CX |
| 150 | 128 | 26,5 | 146 | 149 | 5,1 | 0,8 | 5 | KDSB 1500 1280 265 CX |
| 155 | 130 | 25,4 | 147,6 | 152,5 | 9,5 | 0,8 | 5 | KDSB 1550 1300 254 CX |
| 160 | 130 | 25,4 | 152,6 | 157,5 | 9,5 | 0,8 | 5 | KDSB 1600 1300 254 CX |
| 160 | 135 | 25,4 | 152,6 | 157,5 | 9,5 | 0,8 | 5 | KDSB 1600 1350 254 CX |
| 160 | 138 | 26,5 | 156 | 159 | 5,1 | 0,8 | 5 | KDSB 1600 1380 265 CX |
| 165 | 140 | 25,4 | 157,6 | 162,5 | 9,5 | 0,8 | 5 | KDSB 1650 1400 254 CX |
| 170 | 145 | 25,4 | 161,7 | 167,1 | 12,7 | 0,8 | 5 | KDSB 1700 1450 254 CX |
| 170 | 148 | 26,5 | 166 | 169 | 5,1 | 0,8 | 5 | KDSB 1700 1480 265 CX |
| 175 | 150 | 25,4 | 166,7 | 172,1 | 12,7 | 0,8 | 5 | KDSB 1750 1500 254 CX |
| 180 | 150 | 35,4 | 172,95 | 177,9 | 6,35 | 0,8 | 5 | KDSB 1800 1500 354 CX |
| 180 | 155 | 25,4 | 171,7 | 177,1 | 12,7 | 0,8 | 5 | KDSB 1800 1550 254 CX |
| 185 | 160 | 25,4 | 176,7 | 182,1 | 12,7 | 0,8 | 5 | KDSB 1850 1600 254 CX |
| 190 | 165 | 25,4 | 181,7 | 187 | 12,7 | 0,8 | 5 | KDSB 1900 1650 254 CX |
| 195 | 170 | 25,4 | 186,7 | 192 | 12,7 | 0,8 | 5 | KDSB 1950 1700 254 CX |
| 200 | 175 | 25,4 | 191,6 | 197 | 12,7 | 0,8 | 6 | KDSB 2000 1750 254 CX |
| 200 | 180 | 31,5 | 196 | 198 | 9,2 | 0,8 | 6 | KDSB 2000 1800 315 CX |
| 210 | 185 | 25,4 | 201,6 | 207 | 12,7 | 0,8 | 6 | KDSB 2100 1850 254 CX |
| 220 | 190 | 35,4 | 212,7 | 217,9 | 6,35 | 0,8 | 6 | KDSB 2200 1900 354 CX |
| 220 | 195 | 25,4 | 211,6 | 217 | 12,7 | 0,8 | 6 | KDSB 2200 1950 254 CX |
| 230 | 205 | 25,4 | 221,6 | 227 | 12,7 | 0,8 | 6 | KDSB 2300 2050 254 CX |
| 240 | 215 | 25,4 | 231,6 | 237 | 12,7 | 0,8 | 6 | KDSB 2400 2150 254 CX |
| 250 | 220 | 35,4 | 242,9 | 247,9 | 6,35 | 0,8 | 6 | KDSB 2500 2200 354 CX |
| 250 | 225 | 25,4 | 241,6 | 247 | 12,7 | 0,8 | 6 | KDSB 2500 2250 254 CX |
