FSA — размеры, артикулы и подбор
FSA — статическое уплотнение для SAE-фланцев; замена обычного O-ring в узлах с высоким давлением и большим зазором, где нужна стойкость к выдавливанию.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильFSA
Типстатическое уплотнение
КатегорияСтатические уплотнения
ПроизводительGapi / Artic Seals
Размерных строк13
Быстрый подбор
Нужен аналог или поставка FSA? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

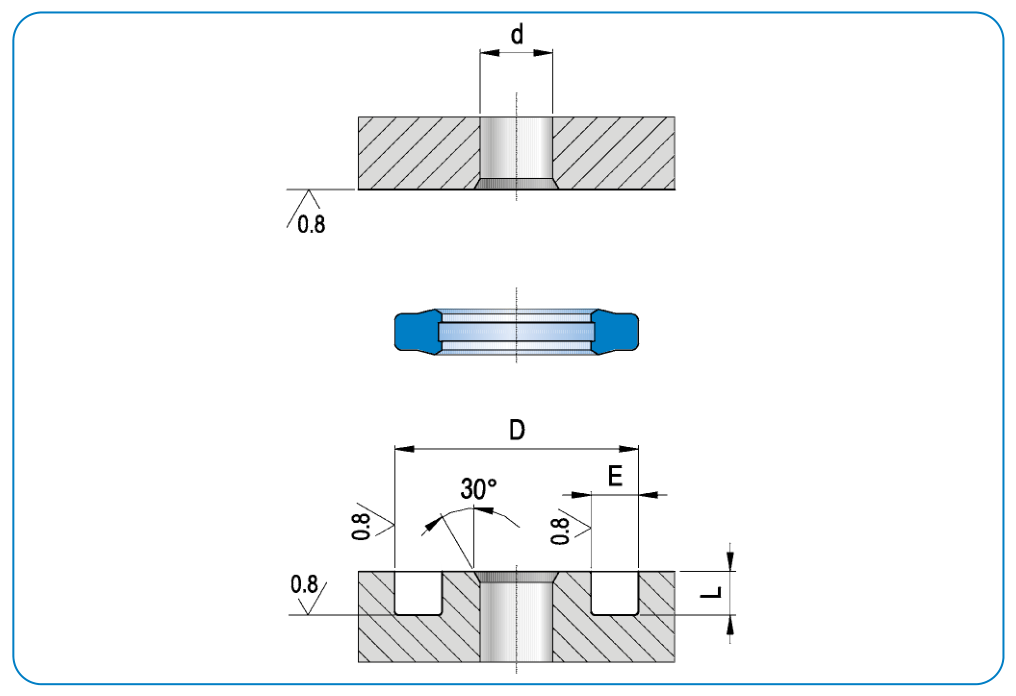

Размеры и артикулы FSA
13 строк| Mis.Pollici/Inch size | d | D E L min – max | ART / ITEM |
|---|---|---|---|
| 1/2” | 13 | 25,40 - 25,83 | FSA 0500 C0 |
| 3/4” | 19 | 31,75 - 31,88 | FSA 0750 C0 |
| 1” | 25 | 39,62 - 39,75 | FSA 1000 C0 |
| 1” 1/4” | 32 | 44,45 - 44,58 | FSA 1250 C0 |
| 1” 1/2” | 38 | 53,72 - 53,98 | FSA 1500 C0 |
| 2” | 51 | 63,25 - 63,50 | FSA 2000 C0 |
| 2” 1/2” | 63 | 76,45 - 76,70 | FSA 2500 C0 |
| 3” | 76 | 91,80 - 92,15 | FSA 3000 C0 |
| d | D | E | L | ART / ITEM |
|---|---|---|---|---|
| 5 | 8,7 | 1,85 | 1,3 | FSA 0050 0087 013 C0 |
| 8 | 13,8 | 2,9 | 2 | FSA 0080 0138 020 C0 |
| 13,2 | 17,8 | 2,3 | 1,5 | FSA 0132 0178 015 C0 |
| 13,6 | 22 | 4,2 | 1,4 | FSA 0136 0220 014 C0 |
| 15,5 | 20,8 | 2,65 | 1,6 | FSA 0155 0208 016 C0 |
