Опорно-направляющие кольца · ALP
ABT — размеры, артикулы и подбор
ABT — размеры, артикулы и подбор — бронзонаполненная направляющая лента из фторопласта PTFE; применяется для штока и поршня.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильABT
Типнаправляющая лента
КатегорияОпорно-направляющие кольца
ПроизводительALP
Размерных строк48
Материалбронзонаполненный фторопласт PTFE
Давление-
Температура60…+200 °C
Скорость15 m/s
Быстрый подбор
Нужен аналог или поставка ABT? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы ABT

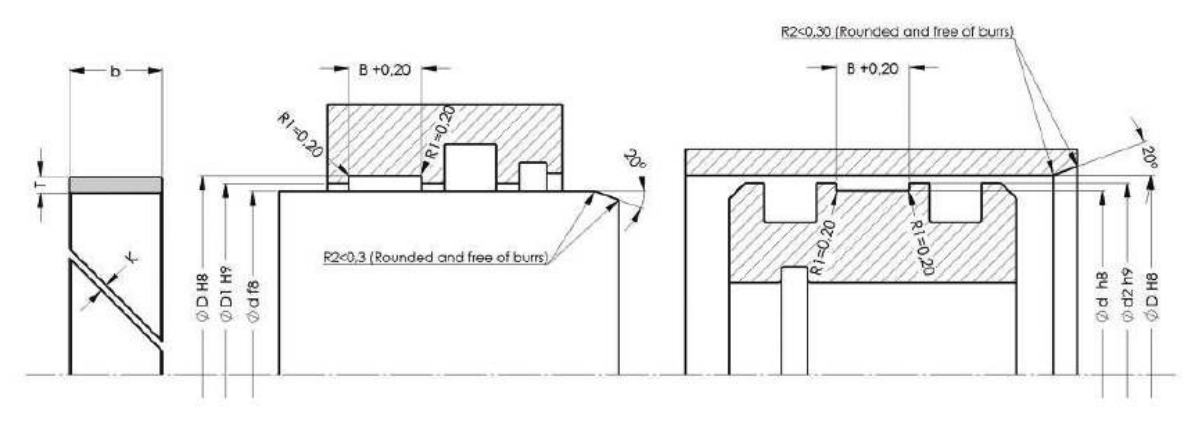

48 строк| ALP No - Code | Ölçü - Dimension | T | B | b |
|---|---|---|---|---|
| ABT-1,5X5,6 | 1,5X5,6 | 1,5 | 5,6 | 5,4 |
| ABT-1,5X8 | 1,5X8 | 1,5 | 8 | 7,8 |
| ABT-1,5X10 | 1,5X10 | 1,5 | 10 | 9,8 |
| ABT-1,5X15 | 1,5X15 | 1,5 | 15 | 14,8 |
| ABT-1,78X4,1 | 1,78X4,1 | 1,78 | 4,1 | 3,9 |
| ABT-2X7,8 | 2X7,8 | 2 | 7,8 | 7,6 |
| ABT-2X8 | 2X8 | 2 | 8 | 7,8 |
| ABT-2X9,5 | 2X9,5 | 2 | 9,5 | 9,3 |
| ABT-2X10 | 2X10 | 2 | 10 | 9,8 |
| ABT-2X12 | 2X12 | 2 | 12 | 11,8 |
| ABT-2X15 | 2X15 | 2 | 15 | 14,8 |
| ABT-2X20 | 2X20 | 2 | 20 | 19,5 |
| ABT-2X25 | 2X25 | 2 | 25 | 24,5 |
| ABT-2X30 | 2X30 | 2 | 30 | 29,5 |
| ABT-2X35 | 2X35 | 2 | 35 | 34,5 |
| ABT-2,5X5,5 | 2,5X5,5 | 2,5 | 5,5 | 5,3 |
| ABT-2,5X5,6 | 2,5X5,6 | 2,5 | 5,6 | 5,4 |
| ABT-2,5X6 | 2,5X6 | 2,5 | 6 | 5,8 |
| ABT-2,5X8 | 2,5X8 | 2,5 | 8 | 7,8 |
| ABT-2,5X9,5 | 2,5X9,5 | 2,5 | 9,5 | 9,3 |
| ABT-2,5X9,7 | 2,5X9,7 | 2,5 | 9,7 | 9,5 |
| ABT-2,5X10 | 2,5X10 | 2,5 | 10 | 9,8 |
| ABT-2,5X12 | 2,5X12 | 2,5 | 12 | 11,8 |
| ABT-2,5X15 | 2,5X15 | 2,5 | 15 | 14,8 |
| ABT-2,5X20 | 2,5X20 | 2,5 | 20 | 19,5 |
| ABT-2,5X25 | 2,5X25 | 2,5 | 25 | 24,5 |
| ABT-2,5X30 | 2,5X30 | 2,5 | 30 | 29,5 |
| ABT-2,5X35 | 2,5X35 | 2,5 | 35 | 34,5 |
| ABT-3X8 | 3X8 | 3 | 8 | 7,8 |
| ABT-3X9,5 | 3X9,5 | 3 | 9,5 | 9,3 |
| ABT-3X9,7 | 3X9,7 | 3 | 9,7 | 9,5 |
| ABT-3X12 | 3X12 | 3 | 12 | 11,8 |
| ABT-3X12,5 | 3X12,5 | 3 | 12,5 | 12,3 |
| ABT-3X13 | 3X13 | 3 | 13 | 12,8 |
| ABT-3X14 | 3X14 | 3 | 14 | 13,8 |
| ABT-3X15 | 3X15 | 3 | 15 | 14,8 |
| ABT-3X19 | 3X19 | 3 | 19 | 18,8 |
| ABT-3X20 | 3X20 | 3 | 20 | 19,5 |
| ABT-3X25 | 3X25 | 3 | 25 | 24,5 |
| ABT-3X30 | 3X30 | 3 | 30 | 29,5 |
| ABT-4X6 | 4X6 | 4 | 6 | 5,8 |
| ABT-4X8 | 4X8 | 4 | 8 | 7,8 |
| ABT-4X9 | 4X9 | 4 | 9 | 8,8 |
| ABT-4X9,5 | 4X9,5 | 4 | 9,5 | 9,3 |
| ABT-4X9,7 | 4X9,7 | 4 | 9,7 | 9,5 |
| ABT-4X15 | 4X15 | 4 | 15 | 14,8 |
| ABT-4X20 | 4X20 | 4 | 20 | 19,5 |
| ABT-4X25 | 4X25 | 4 | 25 | 24,5 |
