Штоковые уплотнения · ALP
A269 — размеры, артикулы и подбор
A269 — размеры, артикулы и подбор — высокопроизводительное буферное кольцо штока; материал полиуретана (PU) и полиоксиметилена / полиоацеталя (POM).
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильA269
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительALP
Размерных строк28
Материалполиуретан (PU) / полиоксиметилен, полиоацеталь (POM)
Давление400 bar
Температура30…+100 °C
Скорость0.5 m/s
Быстрый подбор
Нужен аналог или поставка A269? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы A269

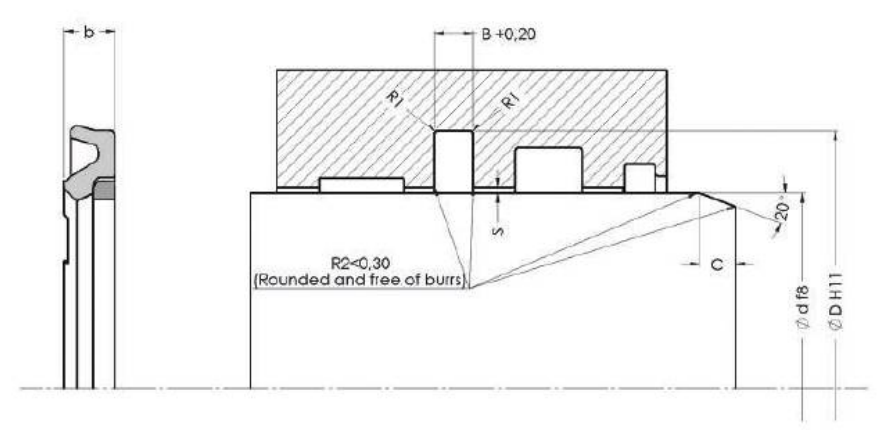

28 строк| ALP No - Code | Ölçü - Dimension | Ød | ØD | B | b | R1 | C |
|---|---|---|---|---|---|---|---|
| A269-036 | 36X46,7X4,2 | 36 | 46,7 | 4,2 | 3,9 | 0,2 | 5 |
| A269-038 | 38X48,7X4,2 | 38 | 48,7 | 4,2 | 3,9 | 0,2 | 5 |
| A269-040 | 40X55,5X6,3 | 40 | 55,5 | 6,3 | 6 | 0,2 | 6 |
| A269-045 | 45X60,5X6,3 | 45 | 60,5 | 6,3 | 6 | 0,2 | 6 |
| A269-050 | 50X65,5X6,3 | 50 | 65,5 | 6,3 | 6 | 0,2 | 6 |
| A269-055/1 | 55X65,7X4,2 | 55 | 65,7 | 4,2 | 3,9 | 0,2 | 5 |
| A269-055 | 55X70,5X6,3 | 55 | 70,5 | 6,3 | 6 | 0,2 | 6 |
| A269-060 | 60X75,5X6,3 | 60 | 75,5 | 6,3 | 6 | 0,2 | 6 |
| A269-063 | 63X78,5X6,3 | 63 | 78,5 | 6,3 | 6 | 0,2 | 6 |
| A269-065 | 65X80,5X6,3 | 65 | 80,5 | 6,3 | 6 | 0,2 | 6 |
| A269-070 | 70X85,5X6,3 | 70 | 85,5 | 6,3 | 6 | 0,2 | 6 |
| A269-075 | 75X90,5X6,3 | 75 | 90,5 | 6,3 | 6 | 0,2 | 6 |
| A269-080 | 80X95,5X6,3 | 80 | 95,5 | 6,3 | 6 | 0,2 | 6 |
| A269-085 | 85X100,5X6,3 | 85 | 100,5 | 6,3 | 6 | 0,2 | 6 |
| A269-090 | 90X105,5X6,3 | 90 | 105,5 | 6,3 | 6 | 0,2 | 6 |
| A269-095 | 95X110,5X6,3 | 95 | 110,5 | 6,3 | 6 | 0,2 | 6 |
| A269-100 | 100X115,5X6,3 | 100 | 115,5 | 6,3 | 6 | 0,2 | 6 |
| A269-105 | 105X120,5X6,3 | 105 | 120,5 | 6,3 | 6 | 0,2 | 6 |
| A269-110 | 110X125,5X6,3 | 110 | 125,5 | 6,3 | 6 | 0,2 | 6 |
| A269-115 | 115X130,5X6,3 | 115 | 130,5 | 6,3 | 6 | 0,2 | 6 |
| A269-120 | 120X135,5X6,3 | 120 | 135,5 | 6,3 | 6 | 0,2 | 6 |
| A269-125 | 125X140,5X6,3 | 125 | 140,5 | 6,3 | 6 | 0,2 | 6 |
| A269-130 | 130X145,5X6,3 | 130 | 145,5 | 6,3 | 6 | 0,2 | 6 |
| A269-140 | 140X155,5X6,3 | 140 | 155,5 | 6,3 | 6 | 0,2 | 6 |
| A269-150 | 150X165,5X6,3 | 150 | 165,5 | 6,3 | 6 | 0,2 | 6 |
| A269-160 | 160X175,5X6,3 | 160 | 175,5 | 6,3 | 6 | 0,2 | 6 |
| A269-170 | 170X185,5X6,3 | 170 | 185,5 | 6,3 | 6 | 0,2 | 6 |
| A269-180 | 180X195,5X6,3 | 180 | 195,5 | 6,3 | 6 | 0,2 | 6 |
