Штоковые уплотнения · ALP
A151 — размеры, артикулы и подбор
A151 — размеры, артикулы и подбор — штоковое U-ring уплотнение; выпускается из нитрил-бутадиенового каучука (NBR) или полиуретана (PU), применяется в штоковом узле.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильA151
Типштоковое уплотнение
КатегорияШтоковые уплотнения
ПроизводительALP
Размерных строк162
Материалнитрил-бутадиеновый каучук (NBR) / полиуретан (PU)
Давление160 / 400 bar
Температура30…+105 / -40…+100 °C
Скорость0.5 m/s
Быстрый подбор
Нужен аналог или поставка A151? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы A151

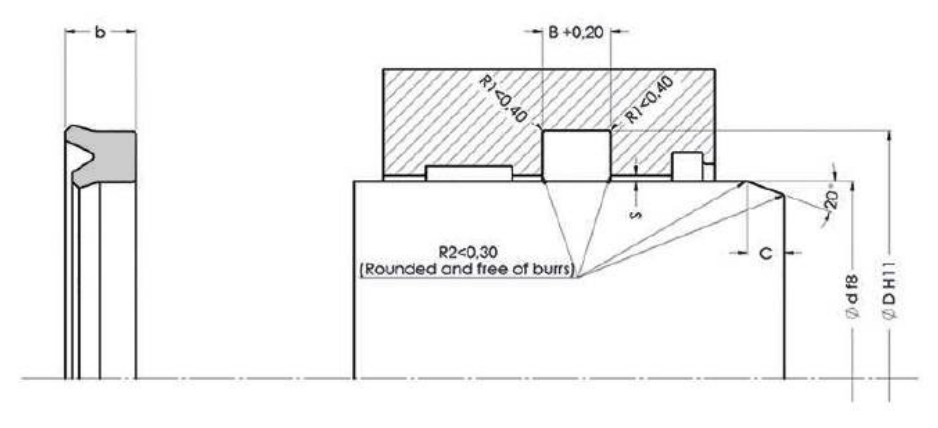

162 строк| ALP No - Code | Ölçü - Dimension | Ød | ØD | b | B | C | PU | NBR |
|---|---|---|---|---|---|---|---|---|
| A151-002 | 2X5,5X2,6 | 2 | 5,5 | 2,6 | 3,1 | 2 | PU | NBR |
| A151-004/2 | 4X8X3 | 4 | 8 | 3 | 3,5 | 2 | PU | NBR |
| A151-004/1 | 4X12X4,5 | 4 | 12 | 4,5 | 5 | 4 | PU | NBR |
| A151-004 | 4X12X6 | 4 | 12 | 6 | 7 | 4 | PU | NBR |
| A151-005 | 5X10X4 | 5 | 10 | 4 | 4,5 | 2 | PU | NBR |
| A151-006/1 | 6X12X4 | 6 | 12 | 4 | 4,5 | 3 | PU | NBR |
| A151-006 | 6,35X12,7X3,96 | 6,35 | 12,7 | 3,96 | 4,46 | 3 | PU | NBR |
| A151-008 | 8X13,2X3,1 | 8 | 13,2 | 3,1 | 3,6 | 2 | PU | NBR |
| A151-008/3 | 8X14X4 | 8 | 14 | 4 | 4,5 | 3 | PU | NBR |
| A151-008/2 | 8X14X4,5 | 8 | 14 | 4,5 | 5 | 3 | PU | NBR |
| A151-008/1 | 8X16X5,5 | 8 | 16 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-009 | 9,52X16,5X3,96 | 9,52 | 16,5 | 3,96 | 4,46 | 3,5 | PU | NBR |
| A151-010/2 | 10X13,6X2,3 | 10 | 13,6 | 2,3 | 2,8 | 2 | PU | NBR |
| A151-010/3 | 10X14X2 | 10 | 14 | 2 | 2,5 | 2 | PU | NBR |
| A151-010 | 10X14X4 | 10 | 14 | 4 | 4,5 | 2 | PU | NBR |
| A151-010/4 | 10X16X4,5 | 10 | 16 | 4,5 | 5 | 3 | PU | NBR |
| A151-010/1 | 10X18X5,5 | 10 | 18 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-012/1 | 12X18X4,5 | 12 | 18 | 4,5 | 5 | 3 | PU | NBR |
| A151-012/2 | 12X20X5,5 | 12 | 20 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-012 | 12X22X7,5 | 12 | 22 | 7,5 | 8,5 | 4,5 | PU | NBR |
| A151-014 | 14X18X4 | 14 | 18 | 4 | 4,5 | 2 | PU | NBR |
| A151-014/3 | 14X19X3,5 | 14 | 19 | 3,5 | 4 | 2 | PU | NBR |
| A151-014/1 | 14X22X5,5 | 14 | 22 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-014/2 | 14,28X20,63X4,76 | 14,28 | 20,63 | 4,76 | 5,76 | 3 | PU | NBR |
| A151-015 | 15X23X6,3 | 15 | 23 | 6,3 | 7,3 | 4 | PU | NBR |
| A151-015/1 | 15,87X22,22X4,76 | 15,87 | 22,22 | 4,76 | 5,76 | 3 | PU | NBR |
| A151-016/6 | 16X20,6X3,3 | 16 | 20,6 | 3,3 | 3,8 | 3 | PU | NBR |
| A151-016/5 | 16X22X5 | 16 | 22 | 5 | 6 | 3 | PU | NBR |
| A151-016/4 | 16X22,5X4,5 | 16 | 22,5 | 4,5 | 5 | 3 | PU | NBR |
| A151-016/3 | 16X23X5,5 | 16 | 23 | 5,5 | 6,5 | 3,5 | PU | NBR |
| A151-016 | 16X24X5 | 16 | 24 | 5 | 6 | 4 | PU | NBR |
| A151-016/1 | 16X24X5,5 | 16 | 24 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-016/2 | 16X26X7 | 16 | 26 | 7 | 8 | 4,5 | PU | NBR |
| A151-018 | 18X24X5 | 18 | 24 | 5 | 6 | 3 | PU | NBR |
| A151-018/5 | 18X25X4,5 | 18 | 25 | 4,5 | 5 | 3,5 | PU | NBR |
| A151-018/1 | 18X25X5 | 18 | 25 | 5 | 6 | 3,5 | PU | NBR |
| A151-018/2 | 18X25X5,5 | 18 | 25 | 5,5 | 6,5 | 3,5 | PU | NBR |
| A151-018/3 | 18X26X4,5 | 18 | 26 | 4,5 | 5 | 4 | PU | NBR |
| A151-018/6 | 18X26X5,5 | 18 | 26 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-018/4 | 18X28X8,2 | 18 | 28 | 8,2 | 9,2 | 4,5 | PU | NBR |
| A151-019 | 19,05X25,4X4,76 | 19,05 | 25,4 | 4,76 | 5,76 | 3 | PU | NBR |
| A151-020/1 | 20X28X5,5 | 20 | 28 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-020 | 20X30X6 | 20 | 30 | 6 | 7 | 4,5 | PU | NBR |
| A151-020/3 | 20X30X7 | 20 | 30 | 7 | 8 | 4,5 | PU | NBR |
| A151-020/2 | 20X30X8 | 20 | 30 | 8 | 9 | 4,5 | PU | NBR |
| A151-022/3 | 22X30X5,7 | 22 | 30 | 5,7 | 6,7 | 4 | PU | NBR |
| A151-022 | 22X30X7 | 22 | 30 | 7 | 8 | 4 | PU | NBR |
| A151-022/1 | 22X30X8 | 22 | 30 | 8 | 9 | 4 | PU | NBR |
| A151-022/2 | 22X32X6 | 22 | 32 | 6 | 7 | 4,5 | PU | NBR |
| A151-022/4 | 22,4X30X4,5 | 22,4 | 30 | 4,5 | 5 | 4 | PU | NBR |
| A151-024/1 | 24X32X5,5 | 24 | 32 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-024 | 24X34X8,5 | 24 | 34 | 8,5 | 9,5 | 4,5 | PU | NBR |
| A151-025/4 | 25X32X5,5 | 25 | 32 | 5,5 | 6,5 | 3,5 | PU | NBR |
| A151-025/3 | 25X32X6 | 25 | 32 | 6 | 7 | 3,5 | PU | NBR |
| A151-025/6 | 25X32X7 | 25 | 32 | 7 | 8 | 3,5 | PU | NBR |
| A151-025/2 | 25X33X5,5 | 25 | 33 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-025/7 | 25X33X10 | 25 | 33 | 10 | 11 | 4 | PU | NBR |
| A151-025 | 25X35X6 | 25 | 35 | 6 | 7 | 4,5 | PU | NBR |
| A151-025/8 | 25X35X7 | 25 | 35 | 7 | 8 | 4,5 | PU | NBR |
| A151-025/1 | 25X35X8 | 25 | 35 | 8 | 9 | 4,5 | PU | NBR |
| A151-025/5 | 25X37X6 | 25 | 37 | 6 | 7 | 5 | PU | NBR |
| A151-026 | 26,99X36,51X6,35 | 26,99 | 36,51 | 6,35 | 7,35 | 4,5 | PU | NBR |
| A151-028/6 | 28X35,5X5 | 28 | 35,5 | 5 | 6 | 4 | PU | NBR |
| A151-028/4 | 28X36X5,5 | 28 | 36 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-028/3 | 28X36X5,7 | 28 | 36 | 5,7 | 6,7 | 4 | PU | NBR |
| A151-028/5 | 28X36X8 | 28 | 36 | 8 | 9 | 4 | PU | NBR |
| A151-028 | 28X38X6 | 28 | 38 | 6 | 7 | 4,5 | PU | NBR |
| A151-028/1 | 28X38X7 | 28 | 38 | 7 | 8 | 4,5 | PU | NBR |
| A151-028/2 | 28X38X8 | 28 | 38 | 8 | 9 | 4,5 | PU | NBR |
| A151-030/3 | 30X38X5,7 | 30 | 38 | 5,7 | 6,7 | 4 | PU | NBR |
| A151-030/5 | 30X38X6,3 | 30 | 38 | 6,3 | 7,3 | 4 | PU | NBR |
| A151-030/4 | 30X38X8 | 30 | 38 | 8 | 9 | 4 | PU | NBR |
| A151-030/2 | 30X40X7 | 30 | 40 | 7 | 8 | 4,5 | PU | NBR |
| A151-030 | 30X40X8 | 30 | 40 | 8 | 9 | 4,5 | PU | NBR |
| A151-030/1 | 30X42X8,5 | 30 | 42 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-030/6 | 30,16X38,1X6,35 | 30,16 | 38,1 | 6,35 | 7,35 | 4 | PU | NBR |
| A151-032/1 | 32X40X5,7 | 32 | 40 | 5,7 | 6,7 | 4 | PU | NBR |
| A151-032/2 | 32X40X8 | 32 | 40 | 8 | 9 | 4 | PU | NBR |
| A151-032 | 32X42X7 | 32 | 42 | 7 | 8 | 4,5 | PU | NBR |
| A151-032/3 | 32X48X8 | 32 | 48 | 8 | 9 | 5,5 | PU | NBR |
| A151-034 | 34X44X7 | 34 | 44 | 7 | 8 | 4,5 | PU | NBR |
| A151-035/4 | 35X43X6 | 35 | 43 | 6 | 7 | 4 | PU | NBR |
| A151-035/3 | 35X43X8 | 35 | 43 | 8 | 9 | 4 | PU | NBR |
| A151-035/1 | 35X45X7 | 35 | 45 | 7 | 8 | 4,5 | PU | NBR |
| A151-035 | 35X45X8 | 35 | 45 | 8 | 9 | 4,5 | PU | NBR |
| A151-035/2 | 35X45X10 | 35 | 45 | 10 | 11 | 4,5 | PU | NBR |
| A151-035/5 | 35,5X45,2X6 | 35,5 | 45,2 | 6 | 7 | 4,5 | PU | NBR |
| A151-036/3 | 36X44X5,5 | 36 | 44 | 5,5 | 6,5 | 4 | PU | NBR |
| A151-036/2 | 36X44X5,7 | 36 | 44 | 5,7 | 6,7 | 4 | PU | NBR |
| A151-036/5 | 36X44X6 | 36 | 44 | 6 | 7 | 4 | PU | NBR |
| A151-036/4 | 36X46X7 | 36 | 46 | 7 | 8 | 4,5 | PU | NBR |
| A151-036 | 36X46X8 | 36 | 46 | 8 | 9 | 4,5 | PU | NBR |
| A151-036/1 | 36X46X10 | 36 | 46 | 10 | 11 | 4,5 | PU | NBR |
| A151-037 | 37X47X8 | 37 | 47 | 8 | 9 | 4,5 | PU | NBR |
| A151-038 | 38,1X50,8X9,52 | 38,1 | 50,8 | 9,52 | 10,52 | 5 | PU | NBR |
| A151-040/5 | 40X48X5,4 | 40 | 48 | 5,4 | 6,4 | 4 | PU | NBR |
| A151-040/6 | 40X48X5,8 | 40 | 48 | 5,8 | 6,8 | 4 | PU | NBR |
| A151-040/2 | 40X48X8 | 40 | 48 | 8 | 9 | 4 | PU | NBR |
| A151-040/3 | 40X50X7 | 40 | 50 | 7 | 8 | 4,5 | PU | NBR |
| A151-040/1 | 40X50X8 | 40 | 50 | 8 | 9 | 4,5 | PU | NBR |
| A151-040 | 40X50X10 | 40 | 50 | 10 | 11 | 4,5 | PU | NBR |
| A151-041 | 41,27X50,8X5,56 | 41,27 | 50,8 | 5,56 | 6,56 | 4,5 | PU | NBR |
| A151-045/5 | 45X55X6 | 45 | 55 | 6 | 7 | 4,5 | PU | NBR |
| A151-045/1 | 45X55X7 | 45 | 55 | 7 | 8 | 4,5 | PU | NBR |
| A151-045/4 | 45X55X7,3 | 45 | 55 | 7,3 | 8,3 | 4,5 | PU | NBR |
| A151-045 | 45X55X10 | 45 | 55 | 10 | 11 | 4,5 | PU | NBR |
| A151-045/3 | 45X60X7 | 45 | 60 | 7 | 8 | 5,5 | PU | NBR |
| A151-045/2 | 45X60X9 | 45 | 60 | 9 | 10 | 5,5 | PU | NBR |
| A151-045/6 | 45X61X12 | 45 | 61 | 12 | 13 | 5,5 | PU | NBR |
| A151-045/7 | 45X62X8 | 45 | 62 | 8 | 9 | 5,5 | PU | NBR |
| A151-050/2 | 50X60X7 | 50 | 60 | 7 | 8 | 4,5 | PU | NBR |
| A151-050 | 50X60X10 | 50 | 60 | 10 | 11 | 4,5 | PU | NBR |
| A151-050/3 | 50X62X8 | 50 | 62 | 8 | 9 | 5 | PU | NBR |
| A151-050/1 | 50X65X10 | 50 | 65 | 10 | 11 | 5,5 | PU | NBR |
| A151-055/1 | 55X65X7,3 | 55 | 65 | 7,3 | 8,3 | 4,5 | PU | NBR |
| A151-055 | 55X65X10 | 55 | 65 | 10 | 11 | 4,5 | PU | NBR |
| A151-056 | 56X68X8,5 | 56 | 68 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-060 | 60X70X10 | 60 | 70 | 10 | 11 | 4,5 | PU | NBR |
| A151-060/3 | 60X70X11 | 60 | 70 | 11 | 12 | 4,5 | PU | NBR |
| A151-060/1 | 60X70X12 | 60 | 70 | 12 | 13 | 4,5 | PU | NBR |
| A151-060/5 | 60X72X8,5 | 60 | 72 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-060/4 | 60X74X8 | 60 | 74 | 8 | 9 | 5 | PU | NBR |
| A151-060/2 | 60X75X12 | 60 | 75 | 12 | 13 | 5,5 | PU | NBR |
| A151-060/6 | 60X80X12 | 60 | 80 | 12 | 13 | 6 | PU | NBR |
| A151-063/1 | 63X73X6,5 | 63 | 73 | 6,5 | 7,5 | 4,5 | PU | NBR |
| A151-063 | 63X75X8,5 | 63 | 75 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-063/3 | 63X78,1X5,8 | 63 | 78,1 | 5,8 | 6,8 | 5,5 | PU | NBR |
| A151-063/4 | 63X83X12 | 63 | 83 | 12 | 13 | 6 | PU | NBR |
| A151-063/2 | 63,5X76,2X9,52 | 63,5 | 76,2 | 9,52 | 10,52 | 5 | PU | NBR |
| A151-065 | 65X75X10 | 65 | 75 | 10 | 11 | 4,5 | PU | NBR |
| A151-070 | 70X80X12 | 70 | 80 | 12 | 13 | 4,5 | PU | NBR |
| A151-070/3 | 70X82X8,5 | 70 | 82 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-070/1 | 70X85X10 | 70 | 85 | 10 | 11 | 5,5 | PU | NBR |
| A151-070/2 | 70X85X12 | 70 | 85 | 12 | 13 | 5,5 | PU | NBR |
| A151-075/1 | 75X85X7,2 | 75 | 85 | 7,2 | 8,2 | 4,5 | PU | NBR |
| A151-075 | 75X85X12 | 75 | 85 | 12 | 13 | 4,5 | PU | NBR |
| A151-078 | 78X88X8 | 78 | 88 | 8 | 9 | 4,5 | PU | NBR |
| A151-080 | 80X90X12 | 80 | 90 | 12 | 13 | 4,5 | PU | NBR |
| A151-080/1 | 80X92X8,5 | 80 | 92 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-080/2 | 80X92X9,5 | 80 | 92 | 9,5 | 10,5 | 5 | PU | NBR |
| A151-085/1 | 85X95X7 | 85 | 95 | 7 | 8 | 4,5 | PU | NBR |
| A151-085 | 85X95X12 | 85 | 95 | 12 | 13 | 4,5 | PU | NBR |
| A151-085/2 | 85X100X9 | 85 | 100 | 9 | 10 | 5,5 | PU | NBR |
| A151-090 | 90X100X12 | 90 | 100 | 12 | 13 | 4,5 | PU | NBR |
| A151-090/1 | 90X102X8,5 | 90 | 102 | 8,5 | 9,5 | 5 | PU | NBR |
| A151-095 | 95X105X12 | 95 | 105 | 12 | 13 | 4,5 | PU | NBR |
| A151-100 | 100X110X14 | 100 | 110 | 14 | 15 | 4,5 | PU | NBR |
| A151-100/2 | 100X115X10 | 100 | 115 | 10 | 11 | 5,5 | PU | NBR |
| A151-100/1 | 100X115X12 | 100 | 115 | 12 | 13 | 5,5 | PU | NBR |
| A151-105 | 105X120X12 | 105 | 120 | 12 | 13 | 5,5 | PU | NBR |
| A151-110 | 110X130X14 | 110 | 130 | 14 | 15 | 6 | PU | NBR |
| A151-120/1 | 120X135X9,5 | 120 | 135 | 9,5 | 10,5 | 5,5 | PU | NBR |
| A151-120 | 120X140X14,6 | 120 | 140 | 14,6 | 15,6 | 6 | PU | NBR |
| A151-125 | 125X145X12 | 125 | 145 | 12 | 13 | 6 | PU | NBR |
| A151-135 | 135X145X12 | 135 | 145 | 12 | 13 | 4,5 | PU | NBR |
| A151-140 | 140X160X14 | 140 | 160 | 14 | 15 | 6 | PU | NBR |
| A151-155 | 155X165X12 | 155 | 165 | 12 | 13 | 4,5 | PU | NBR |
| A151-160 | 160X170X12 | 160 | 170 | 12 | 13 | 4,5 | PU | NBR |
| A151-180 | 180X200X11,5 | 180 | 200 | 11,5 | 12,5 | 6 | PU | NBR |
| A151-190 | 190X210X15 | 190 | 210 | 15 | 16 | 6 | PU | NBR |
| A151-220 | 220X240X15 | 220 | 240 | 15 | 16 | 6 | PU | NBR |
| A151-240 | 240X260X15 | 240 | 260 | 15 | 16 | 6 | PU | NBR |
