A109 — размеры, артикулы и подбор
A109 — размеры, артикулы и подбор — компактное поршневое уплотнение повышенного давления; конструкция нитрил-бутадиенового каучука (NBR), термопластичного эластомера (термопластичный эластомер (TPE)) и стеклонаполненного полиоксиметилена (POM), до 700 бар.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильA109
Типпоршневое уплотнение
КатегорияПоршневые уплотнения
ПроизводительALP
Размерных строк8
Материалнитрил-бутадиеновый каучук (NBR) / термопластичный эластомер (TPE) / стеклонаполненный полиоксиметилен (POM)
Давление700 bar
Температура30…+105 °C
Скорость0.5 m/s
Быстрый подбор
Нужен аналог или поставка A109? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подборРазмеры и артикулы A109

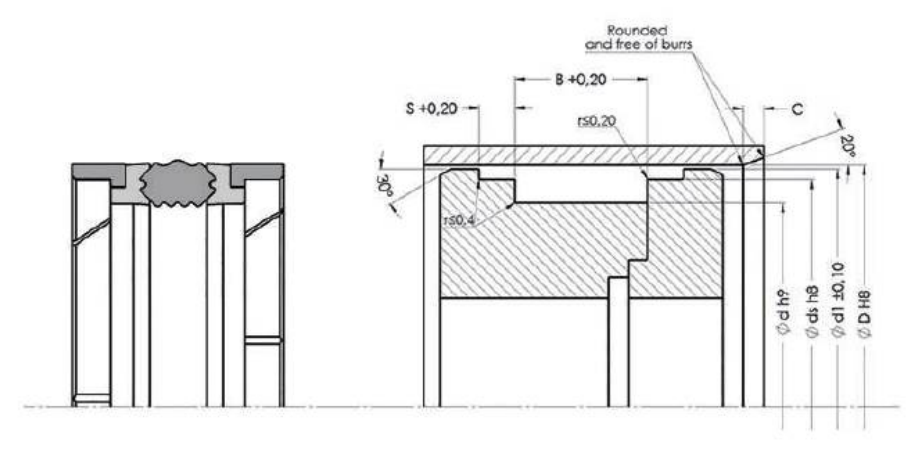

8 строк| ALP No - Code | Ölçü - Dimension | ØD | Ød | B | Øds | Ød1 | S | C |
|---|---|---|---|---|---|---|---|---|
| A109 050-034 | 50X34X32 | 50 | 34 | 32 | 43,77 | 47,8 | 6,35 | 5 |
| A109 100-080 | 100X80X35 | 100 | 80 | 35 | 92,6 | 97,5 | 9,52 | 7 |
| A109 110-090 | 110X90X35 | 110 | 90 | 35 | 102,7 | 107,5 | 9,52 | 7 |
| A109 125-100 | 125X100X45 | 125 | 100 | 45 | 116,82 | 122,3 | 12,7 | 7 |
| A109 140-115 | 140X115X45 | 140 | 115 | 45 | 131,7 | 137,3 | 12,7 | 6 |
| A109 150-125 | 150X125X45 | 150 | 125 | 45 | 141,72 | 147,3 | 12,7 | 7 |
| A109 160-135 | 160X135X45 | 160 | 135 | 45 | 151,72 | 157,1 | 12,7 | 7 |
| A109 170-140 | 170X140X45 | 170 | 140 | 45 | 163 | 167,8 | 12,7 | 7 |
