Уплотнение SFS для SAE фланцев
SFS — статическое полиуретановое уплотнение для SAE фланцев, применяемое для надежной герметизации фланцевых гидравлических соединений при давлении до 40 МПа.
Описание уплотнения SFS
Уплотнение SFS предназначено для статической герметизации SAE фланцев в гидравлических системах. Профиль устанавливается в посадочную канавку фланцевого соединения и создает надежный уплотнительный контакт между сопрягаемыми металлическими поверхностями.
В отличие от стандартного круглого O-Ring, профиль SFS имеет специальную геометрию, рассчитанную именно на работу во фланцевом соединении. Такое исполнение помогает лучше удерживать уплотнение в посадочном месте, снижает риск смещения и повышает устойчивость к выдавливанию при давлении.
Уплотнение изготавливается из полиуретана PU. Этот материал обладает высокой стойкостью к истиранию, хорошей механической прочностью, низкой остаточной деформацией и высокой устойчивостью к экструзии. Благодаря этому SFS подходит для гидравлических фланцев, работающих при вибрациях, перепадах давления и циклических нагрузках.
Основная задача SFS — предотвратить утечку рабочей жидкости через SAE фланец и обеспечить стабильную герметичность соединения без применения дополнительных уплотнительных элементов. Профиль особенно полезен в узлах, где стандартный O-Ring может терять форму, выдавливаться или повреждаться при длительной эксплуатации.
SFS применяется в мобильной гидравлике, строительной и дорожной технике, промышленных гидростанциях, насосных линиях, гидравлических блоках, прессовом оборудовании и других системах, где используются SAE фланцевые соединения.
При подборе уплотнения SFS необходимо учитывать тип SAE фланца, размеры посадочной канавки, рабочее давление, температуру, тип гидравлической жидкости и состояние сопрягаемых поверхностей. Неправильная установка или повреждение посадочного места могут снизить ресурс уплотнения и привести к утечке.
Технические характеристики SFS
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | статическое уплотнение | -35°C…+100°C | до 40 МПа | SAE фланцы, гидравлические фланцевые соединения |
| Полиуретан | без скольжения | -35°C…+100°C | до 400 бар | мобильная гидравлика, насосные линии, гидроблоки, промышленное оборудование |
Преимущества уплотнения SFS
- предназначено для SAE фланцевых соединений
- обеспечивает статическую герметизацию гидравлического фланца
- полиуретан PU обладает высокой стойкостью к выдавливанию
- снижает риск утечки при вибрациях и перепадах давления
- лучше сохраняет форму по сравнению со стандартным O-Ring
- устойчиво к износу и механическим нагрузкам
- подходит для давления до 40 МПа
- применяется в мобильной, строительной и промышленной гидравлике
Аналоги и взаимозаменяемость SFS
Уплотнение SFS подбирается по типу SAE фланца, размерам посадочного места, материалу, рабочему давлению, температуре и совместимости с гидравлической жидкостью. При замене важно учитывать геометрию канавки, состояние фланцевых поверхностей и требования к герметичности соединения.
По назначению SFS относится к специализированным уплотнениям для SAE фланцев и может использоваться как более надежная альтернатива стандартному O-Ring в соединениях, где требуется повышенная устойчивость к экструзии и стабильная посадка профиля.

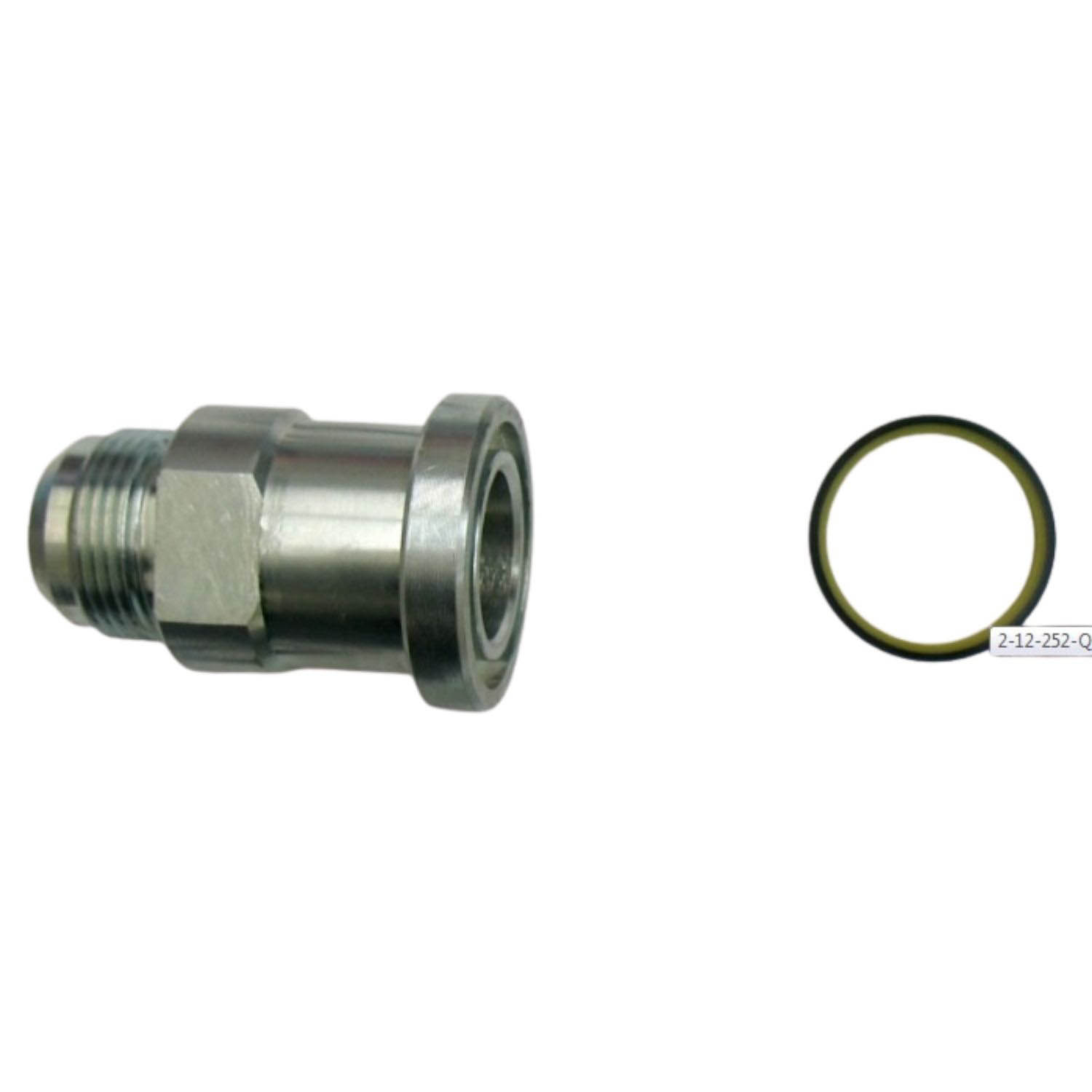

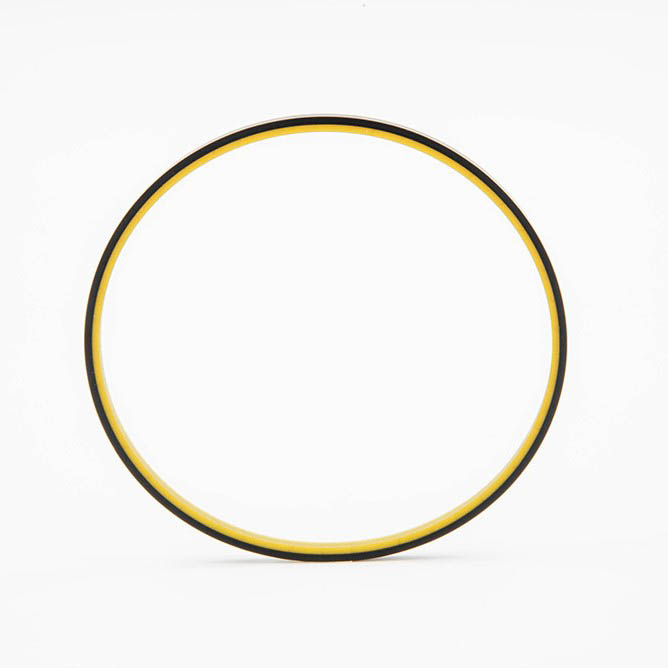

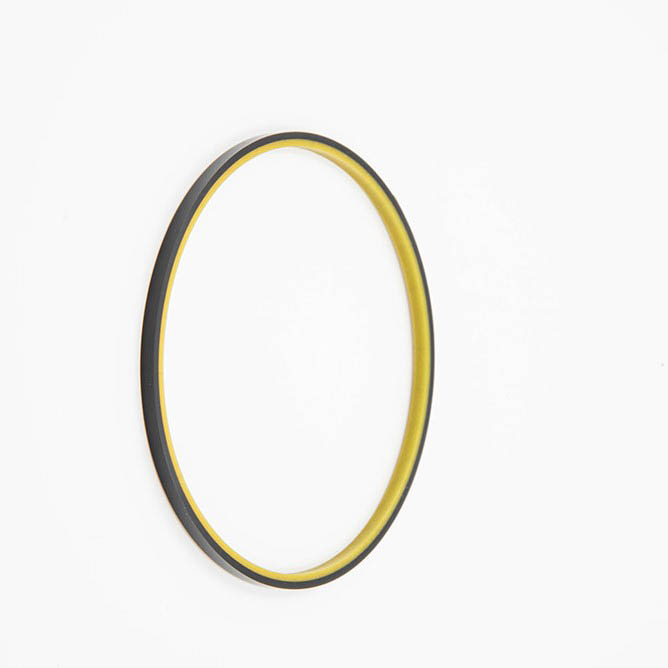

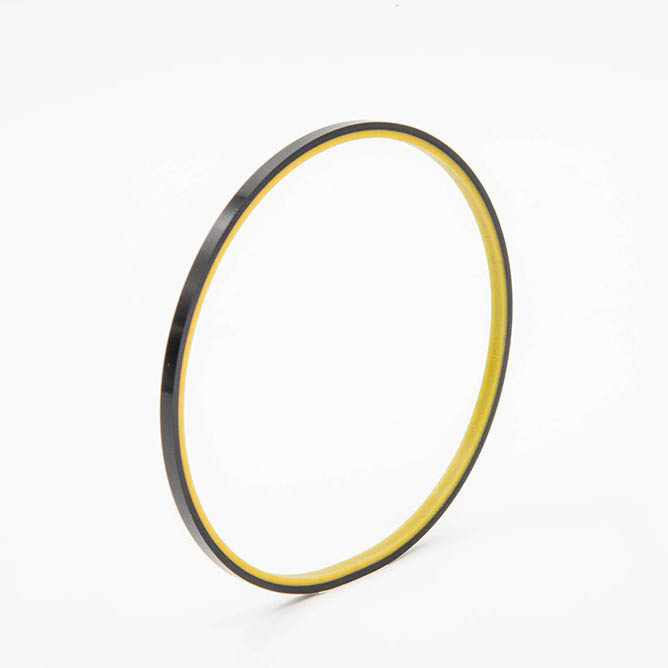

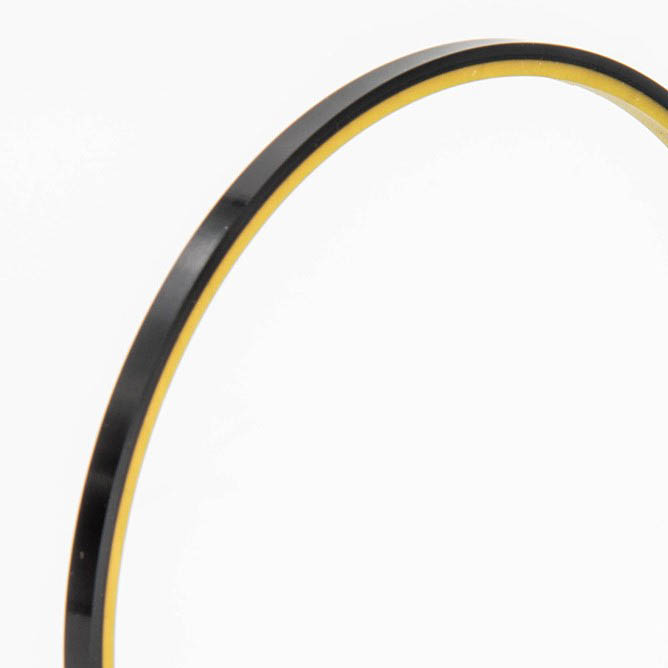

Фотографии и рендеры статическое уплотнение SFS
Фотографии и рендеры статического уплотнения SFS — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
