Статическое уплотнение K86
K86 — компактное одностороннее уплотнение для статических соединений, предназначенное для герметизации по наружному диаметру при повышенных давлениях без применения дополнительных антиэкструзионных колец.
Описание уплотнения K86
K86 представляет собой компактное статическое уплотнение одностороннего действия, разработанное для герметизации по наружному диаметру в гидравлических узлах. Профиль применяется в неподвижных соединениях, где требуется надежная работа под высоким давлением и устойчивость к выдавливанию в зазор.
Конструкция K86 создавалась как современная альтернатива комбинации O-Ring и кольца противовыдавливания. Специальная геометрия профиля позволяет выполнять обе функции одновременно: обеспечивать герметичность и ограничивать экструзию материала под действием давления.
В отличие от стандартного O-Ring, профиль K86 легче устанавливается в канавку, не склонен к перекручиванию во время монтажа и существенно снижает риск повреждения при сборке. Это особенно важно в сложных гидравлических узлах, где доступ к посадочному месту ограничен.
Уплотнение производится из высокопрочного полиуретана PU, обладающего высокой стойкостью к истиранию, остаточной деформации и механическим нагрузкам. Благодаря этим свойствам профиль сохраняет стабильность размеров и надежно работает даже при длительной эксплуатации под нагрузкой.
K86 применяется в гидравлических цилиндрах, крышках, корпусах, клапанах, распределителях и других статических соединениях, где традиционно используются O-Ring. При этом профиль позволяет упростить конструкцию узла и сократить количество компонентов.
При подборе необходимо учитывать размеры посадочной канавки, величину зазора, рабочее давление, температуру и характеристики рабочей среды. Корректный подбор обеспечивает высокий ресурс соединения и надежную герметичность в течение всего срока службы оборудования.
Технические характеристики K86
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | статическое уплотнение | -45°C…+100°C | до 50 МПа | наружная герметизация гидравлических соединений |
| Полиуретан | без скольжения | -45°C…+100°C | до 500 бар | замена O-Ring и O-Ring + backup ring |
Преимущества уплотнения K86
- работа при высоких давлениях без дополнительных элементов
- замена комбинации O-Ring и кольца противовыдавливания
- простая и безопасная установка в посадочную канавку
- отсутствие перекручивания во время монтажа
- высокая стойкость к износу и экструзии
- компактные размеры при высокой эффективности уплотнения
- устойчивость к тяжелым условиям эксплуатации
- уменьшение количества деталей в конструкции узла
Аналоги и взаимозаменяемость K86
Профиль K86 подбирается по наружному диаметру, размерам канавки, рабочему давлению, температурному диапазону и допустимому экструзионному зазору. При замене стандартных решений необходимо учитывать особенности посадочного места и направление действия давления.
По функциональному назначению K86 используется как альтернатива традиционным статическим уплотнениям на основе O-Ring и комбинациям O-Ring с кольцами противовыдавливания в гидравлических системах высокого давления.
Фотографии и рендеры статическое уплотнение K86

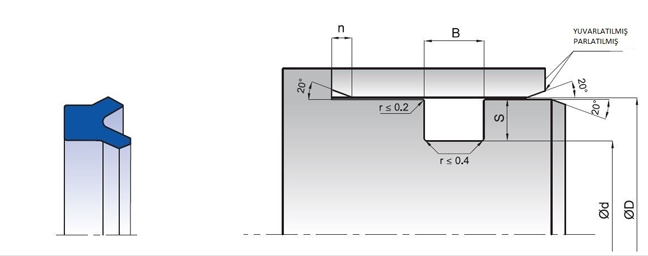

Фотографии и рендеры статического уплотнения K86 — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
Размеры профиля K86
Техническая таблица размеров
| Dmin (H8) | Dmax (H8) | L (+0.2/-0) | T | C | Код Kastaş | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|
| K86-060 | 60 | 62 | 6,2 | 2,7 | 4,7 | 10029353 | 60x62x6,2x2,7x4,7 K86 |
| K86-072 | 72 | 75 | 8,2 | 4 | 6,6 | 10029357 | 72x75x8,2x4x6,6 K86 |
| K86-090 | 90 | 93,6 | 8,2 | 4 | 6,6 | 10029360 | 90x93,6x8,2x4x6,6 K86 |
| K86-092 | 92 | 95,6 | 8,2 | 4 | 6,6 | 10029362 | 92x95,6x8,2x4x6,6 K86 |
| K86-100 | 100 | 104 | 8,4 | 4 | 6,6 | 10029363 | 100x104x8,4x4x6,6 K86 |
| K86-105 | 105 | 109,4 | 8,2 | 4 | 6,6 | 10029365 | 105x109,4x8,2x4x6,6 K86 |
| K86-110 | 110 | 114,4 | 8,4 | 4 | 6,6 | 10029366 | 110x114,4x8,4x4x6,6 K86 |
| K86-112 | 112 | 116,5 | 8,2 | 4 | 6,6 | 10029367 | 112x116,5x8,2x4x6,6 K86 |
| K86-120 | 120 | 124,8 | 8,4 | 4 | 6,6 | 10029369 | 120x124,8x8,4x4x6,6 K86 |
| K86-127 | 127 | 132 | 8,2 | 4 | 6,6 | 10029372 | 127x132x8,2x4x6,6 K86 |
| K86-137 | 137 | 142,4 | 8,2 | 4 | 6,6 | 10029374 | 137x142,4x8,2x4x6,6 K86 |
| K86-150 | 150 | 156 | 8,2 | 4 | 6,6 | 10029377 | 150x156x8,2x4x6,6 K86 |
| K86-154 | 154 | 160 | 8,2 | 4 | 6,6 | 10029378 | 154x160x8,2x4x6,6 K86 |
| K86-165 | 165 | 172 | 8,2 | 4 | 6,6 | 10029381 | 165x172x8,2x4x6,6 K86 |
| K86-175 | 175 | 182 | 8,2 | 4 | 6,6 | 10029384 | 175x182x8,2x4x6,6 K86 |
| K86-186 | 186 | 193,5 | 8,2 | 4 | 6,6 | 10029386 | 186x193,5x8,2x4x6,6 K86 |
| K86-188 | 188 | 195,5 | 8,2 | 4 | 6,6 | 10029387 | 188x195,5x8,2x4x6,6 K86 |
| K86-194 | 194 | 200 | 8,2 | 4 | 6,6 | 10029388 | 194x200x8,2x4x6,6 K86 |
| K86-195 | 195 | 201 | 8,2 | 4 | 6,6 | 10029389 | 195x201x8,2x4x6,6 K86 |
| K86-198 | 198 | 204 | 8,2 | 4 | 6,6 | 10029390 | 198x204x8,2x4x6,6 K86 |
| K86-205 | 205 | 212 | 8,2 | 4 | 6,6 | 10029394 | 205x212x8,2x4x6,6 K86 |
| K86-216 | 216 | 225 | 8,2 | 4 | 6,6 | 10029396 | 216x225x8,2x4x6,6 K86 |
| K86-222 | 222 | 230 | 9 | 4,4 | 6,6 | 10029398 | 222x230x9x4,4x6,6 K86 |
| K86-230/1 | 230 | 240 | 11,2 | 5,6 | 8 | 10029400 | 230x240x11,2x5,6x8 K86 |
| K86-232 | 232 | 240 | 9 | 4,9 | 6,6 | 10029401 | 232x240x9x4,9x6,6 K86 |
| K86-242 | 242 | 250 | 11,2 | 5,6 | 8 | 10029402 | 242x250x11,2x5,6x8 K86 |
| K86-250 | 250 | 260 | 8,2 | 4 | 6,6 | 10029403 | 250x260x8,2x4x6,6 K86 |
| K86-250/1 | 250 | 260 | 9,3 | 4,65 | 6,6 | 10029404 | 250x260x9,3x4,65x6,6 K86 |
| K86-258 | 258 | 268 | 11,2 | 5,6 | 8 | 10029406 | 258x268x11,2x5,6x8 K86 |
| K86-260 | 260 | 270 | 9 | 4,4 | 6,6 | 10029407 | 260x270x9x4,4x6,6 K86 |
| K86-270 | 270 | 280 | 11,2 | 5,6 | 8 | 10029408 | 270x280x11,2x5,6x8 K86 |
| K86-270/1 | 270 | 280 | 9,3 | 4,65 | 6,6 | 10029409 | 270x280x9,3x4,65x6,6 K86 |
| K86-274 | 274 | 286 | 11,2 | 5,6 | 8 | 10029410 | 274x286x11,2x5,6x8 K86 |
| K86-290 | 290 | 300 | 11,2 | 5,6 | 8 | 10029412 | 290x300x11,2x5,6x8 K86 |
| K86-300/1 | 300 | 310 | 11,8 | 5,8 | 8 | 10029413 | 300x310x11,8x5,8x8 K86 |
| K86-300/2 | 300 | 310 | 9,3 | 4,65 | 6,6 | 10029415 | 300x310x9,3x4,65x6,6 K86 |
| K86-312 | 312 | 322 | 10,3 | 5 | 6,6 | 10029419 | 312x322x10,3x5x6,6 K86 |
| K86-320 | 320 | 332 | 11,2 | 5,6 | 8 | 10029420 | 320x332x11,2x5,6x8 K86 |
| K86-323 | 323 | 333 | 11,8 | 5,8 | 8 | 10029421 | 323x333x11,8x5,8x8 K86 |
| K86-335 | 335 | 345 | 11,8 | 5,8 | 8 | 10029423 | 335x345x11,8x5,8x8 K86 |
| K86-353 | 353 | 363 | 11,8 | 5,8 | 8 | 10029424 | 353x363x11,8x5,8x8 K86 |
| K86-375 | 375 | 385 | 11,2 | 5,6 | 8 | 10029425 | 375x385x11,2x5,6x8 K86 |
| K86-395 | 395 | 405 | 15 | 6,75 | 8 | 10029429 | 395x405x15x6,75x8 K86 |
| K86-405 | 405 | 415 | 11,8 | 5,8 | 8 | 10029430 | 405x415x11,8x5,8x8 K86 |
| K86-410 | 410 | 420 | 11,8 | 5,8 | 8 | 10029432 | 410x420x11,8x5,8x8 K86 |
| K86-450 | 450 | 460 | 11,8 | 5,8 | 8 | 10029436 | 450x460x11,8x5,8x8 K86 |
| K86-465 | 465 | 475 | 11,8 | 5,8 | 8 | 10029438 | 465x475x11,8x5,8x8 K86 |
