Статическое уплотнение K84
K84 — компактное двустороннее статическое уплотнение из полиуретана для герметизации по наружному диаметру, рассчитанное на высокие давления и замену классических решений на базе O-Ring.
Описание уплотнения K84
K84 — компактное статическое уплотнение двустороннего действия, предназначенное для герметизации по наружному диаметру в гидравлических узлах. Профиль применяется в неподвижных соединениях, где требуется надежная герметизация при высоком давлении и повышенная устойчивость к выдавливанию в зазор.
Основная задача K84 — заменить стандартное круглое кольцо O-Ring или комбинацию O-Ring с одним или двумя кольцами противовыдавливания. Специальная геометрия профиля позволяет уплотнению работать без дополнительного backup ring во многих применениях, сохраняя стабильную форму и контактное давление при нагрузке.
В отличие от обычного O-Ring, который при высоком давлении может перекручиваться, рваться или выдавливаться в зазор, профиль K84 имеет более устойчивое сечение и лучше фиксируется в посадочной канавке. Это снижает риск повреждения при монтаже и эксплуатации, особенно в узлах с переменным давлением.
Уплотнение изготавливается из полиуретана PU. Материал обладает высокой стойкостью к истиранию, хорошей механической прочностью, низкой остаточной деформацией и высокой устойчивостью к экструзии. Благодаря этому K84 подходит для тяжелонагруженных статических соединений гидравлического оборудования.
Профиль K84 применяется в гидроцилиндрах, гидравлических блоках, клапанах, распределителях, крышках, фланцевых соединениях и других узлах, где используются O-Ring, но требуется повысить надежность, упростить установку и снизить риск разрушения уплотнения под давлением.
При подборе K84 необходимо учитывать размеры посадочного места, наружный диаметр, ширину канавки, величину экструзионного зазора, рабочее давление, температуру и совместимость полиуретана с рабочей средой. Правильно подобранный профиль позволяет увеличить ресурс соединения и снизить вероятность утечки.
Технические характеристики K84
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | статическое уплотнение | -30°C…+100°C | до 60 МПа | наружная герметизация, статические гидравлические соединения |
| Полиуретан | без скольжения | -30°C…+100°C | до 600 бар | замена O-Ring и O-Ring с кольцами противовыдавливания |
Преимущества уплотнения K84
- компактный профиль для статических соединений высокого давления
- двустороннее действие при переменном направлении давления
- предназначено для герметизации по наружному диаметру
- может заменять O-Ring и O-Ring с кольцами противовыдавливания
- не требует дополнительного backup ring во многих применениях
- высокая стойкость полиуретана к экструзии и износу
- простая и безопасная установка в посадочную канавку
- снижает риск перекручивания, разрыва и выдавливания уплотнения
Аналоги и взаимозаменяемость K84
Уплотнение K84 подбирается по размерам посадочной канавки, наружному диаметру, ширине профиля, рабочему давлению, температуре, величине зазора и совместимости материала с рабочей средой. При замене важно учитывать, что профиль K84 имеет другую геометрию по сравнению с круглым O-Ring и требует корректного посадочного места.
По функциональному назначению K84 может использоваться как более надежная альтернатива O-Ring, а также комбинации O-Ring и антиэкструзионных колец в статических гидравлических соединениях.
Фотографии и рендеры статическое уплотнение K84

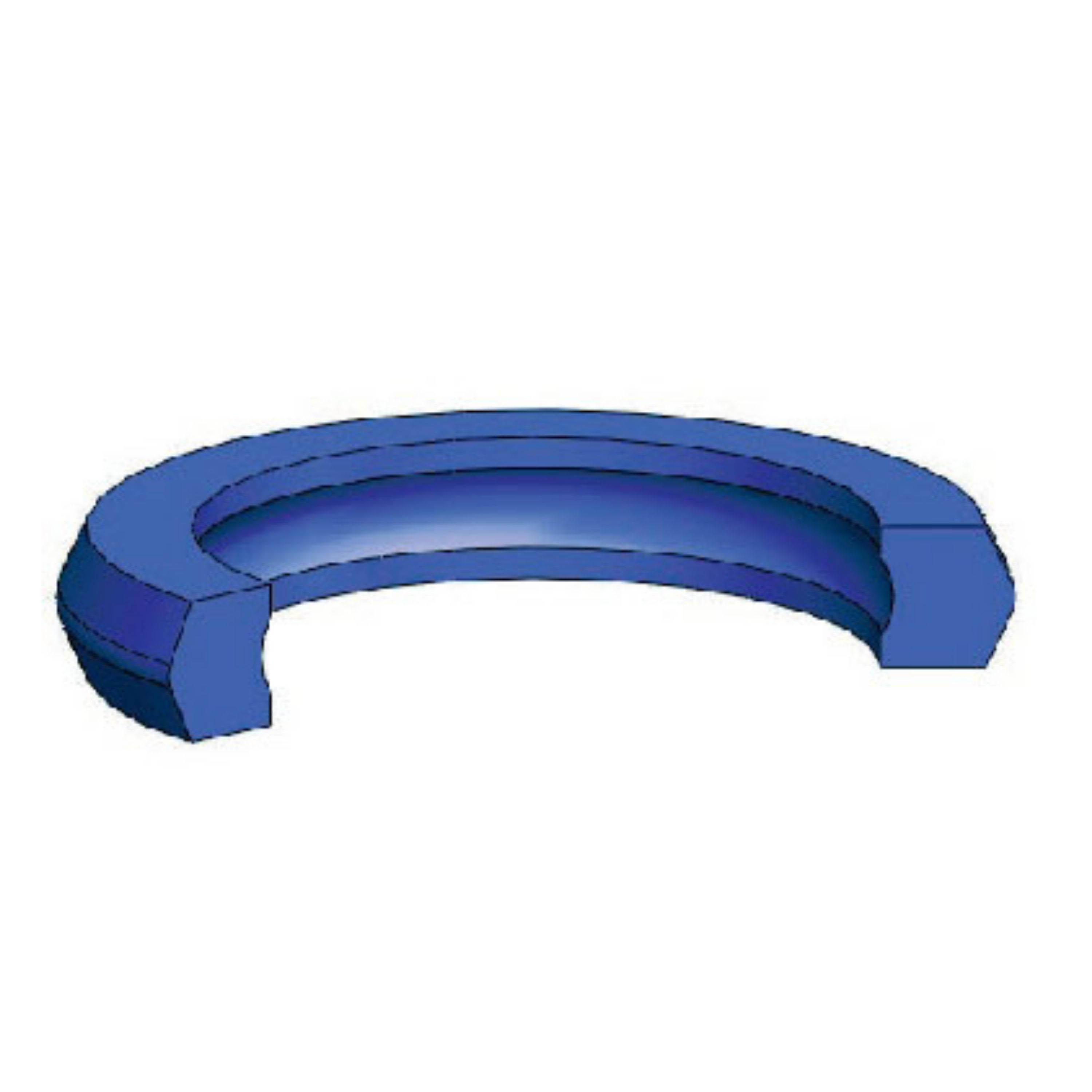

Фотографии и рендеры статического уплотнения K84 — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.

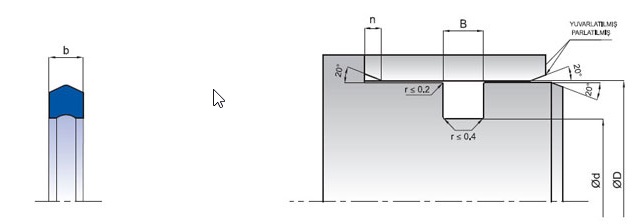

Размеры профиля K84
Техническая таблица размеров
| D (H8) | d (h8) | L (+0.25/-0) | H | C | Код Kastaş | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|
| K84-014 | 14 | 11 | 2,6 | 2,1 | 2,5 | 10029021 | 14x11x2,6x2,1x2,5 K84 |
| K84-016 | 16 | 13 | 2,6 | 2,1 | 2,5 | 10029025 | 16x13x2,6x2,1x2,5 K84 |
| K84-017 | 17 | 14 | 3,5 | 2,9 | 2,5 | 10029026 | 17x14x3,5x2,9x2,5 K84 |
| K84-019 | 19 | 16 | 3,5 | 2,9 | 2,5 | 10029027 | 19x16x3,5x2,9x2,5 K84 |
| K84-020 | 20 | 16,2 | 3,2 | 2,7 | 2,5 | 10029029 | 20x16,2x3,2x2,7x2,5 K84 |
| K84-023 | 23 | 18,8 | 5 | 4,4 | 2,5 | 10029032 | 23x18,8x5x4,4x2,5 K84 |
| K84-024 | 24 | 20 | 3,3 | 2,8 | 2,5 | 10029033 | 24x20x3,3x2,8x2,5 K84 |
| K84-025 | 25,4 | 20,15 | 3,85 | 3,3 | 3 | 10029034 | 25,4x20,15x3,85x3,3x3 K84 |
| K84-026 | 26 | 21,4 | 3,9 | 3,4 | 2,5 | 10029035 | 26x21,4x3,9x3,4x2,5 K84 |
| K84-030 | 30 | 25,4 | 3,9 | 3,4 | 2,5 | 10029036 | 30x25,4x3,9x3,4x2,5 K84 |
| K84-032 | 32 | 27,4 | 3,9 | 3,4 | 2,5 | 10029037 | 32x27,4x3,9x3,4x2,5 K84 |
| K84-032/1 | 32 | 28 | 3,4 | 2,9 | 2,5 | 10029038 | 32x28x3,4x2,9x2,5 K84 |
| K84-033 | 33 | 29,2 | 3,2 | 2,7 | 2,5 | 10029039 | 33x29,2x3,2x2,7x2,5 K84 |
| K84-035 | 35 | 30,4 | 3,9 | 3,4 | 2,5 | 10029040 | 35x30,4x3,9x3,4x2,5 K84 |
| K84-038 | 38 | 35 | 3 | 2,5 | 2,5 | 10029041 | 38x35x3x2,5x2,5 K84 |
| K84-040 | 40 | 33,5 | 4,8 | 4,1 | 3 | 10029042 | 40x33,5x4,8x4,1x3 K84 |
| K84-040/1 | 40 | 32,8 | 3,4 | 2,9 | 3 | 10029044 | 40x32,8x3,4x2,9x3 K84 |
| K84-040/2 | 40 | 36 | 3,4 | 2,9 | 2,5 | 10029045 | 40x36x3,4x2,9x2,5 K84 |
| K84-040/3 | 40 | 35 | 3,9 | 3,4 | 3 | 10029046 | 40x35x3,9x3,4x3 K84 |
| K84-041 | 41 | 37 | 3,4 | 2,9 | 2,5 | 10029047 | 41x37x3,4x2,9x2,5 K84 |
| K84-042 | 42,5 | 37,5 | 3,7 | 3,2 | 3 | 10029049 | 42,5x37,5x3,7x3,2x3 K84 |
| K84-045 | 45 | 39,5 | 4,5 | 3,9 | 3 | 10029050 | 45x39,5x4,5x3,9x3 K84 |
| K84-050 | 50 | 44,4 | 6,2 | 5,4 | 3 | 10029051 | 50x44,4x6,2x5,4x3 K84 |
| K84-050/1 | 50 | 44,4 | 4,8 | 4,2 | 3 | 10029052 | 50x44,4x4,8x4,2x3 K84 |
| K84-050/2 | 50 | 45,4 | 3,9 | 3,4 | 2,5 | 10029053 | 50x45,4x3,9x3,4x2,5 K84 |
| K84-051 | 51 | 46,4 | 3,9 | 3,4 | 2,5 | 10029055 | 51x46,4x3,9x3,4x2,5 K84 |
| K84-051/2 | 51 | 45,5 | 4,5 | 3,9 | 3 | 10029057 | 51x45,5x4,5x3,9x3 K84 |
| K84-052 | 52,5 | 48 | 3,6 | 3,1 | 2,5 | 10029058 | 52,5x48x3,6x3,1x2,5 K84 |
| K84-056 | 56 | 51,4 | 3,9 | 3,4 | 2,5 | 10029059 | 56x51,4x3,9x3,4x2,5 K84 |
| K84-056/1 | 56 | 50,5 | 4,5 | 3,9 | 3 | 10029060 | 56x50,5x4,5x3,9x3 K84 |
| K84-057 | 57 | 52 | 4 | 3,5 | 3 | 10029061 | 57x52x4x3,5x3 K84 |
| K84-060 | 60 | 52,2 | 5,8 | 5 | 3,5 | 10029062 | 60x52,2x5,8x5x3,5 K84 |
| K84-060/1 | 60 | 53,7 | 5,2 | 4,5 | 3,5 | 10029063 | 60x53,7x5,2x4,5x3,5 K84 |
| K84-060/2 | 60 | 54,6 | 6,2 | 5,4 | 2,5 | 10029064 | 60x54,6x6,2x5,4x2,5 K84 |
| K84-061 | 61 | 55,5 | 4,5 | 3,9 | 2,5 | 10029066 | 61x55,5x4,5x3,9x2,5 K84 |
| K84-063 | 63 | 57,4 | 6,2 | 5,4 | 2,5 | 10029067 | 63x57,4x6,2x5,4x2,5 K84 |
| K84-063/1 | 63 | 57,5 | 4,5 | 3,9 | 2,5 | 10029069 | 63x57,5x4,5x3,9x2,5 K84 |
| K84-064 | 64 | 58,5 | 4,5 | 3,9 | 2,5 | 10029070 | 64x58,5x4,5x3,9x2,5 K84 |
| K84-064/1 | 64 | 57,9 | 4,85 | 4,2 | 3,5 | 10029071 | 64x57,9x4,85x4,2x3,5 K84 |
| K84-065 | 65 | 57,2 | 5,8 | 5 | 3,5 | 10029073 | 65x57,2x5,8x5x3,5 K84 |
| K84-065/1 | 65 | 59,4 | 4,6 | 4 | 2,5 | 10029074 | 65x59,4x4,6x4x2,5 K84 |
| K84-066 | 66 | 60,5 | 4,5 | 3,9 | 2,5 | 10029075 | 66x60,5x4,5x3,9x2,5 K84 |
| K84-070 | 70 | 64,4 | 6,2 | 5,4 | 2,5 | 10029076 | 70x64,4x6,2x5,4x2,5 K84 |
| K84-070/1 | 70 | 64,5 | 4,5 | 3,9 | 2,5 | 10029078 | 70x64,5x4,5x3,9x2,5 K84 |
| K84-071 | 71 | 65,5 | 4,5 | 3,9 | 2,5 | 10029079 | 71x65,5x4,5x3,9x2,5 K84 |
| K84-071/1 | 71 | 64,7 | 4,85 | 4,2 | 3,5 | 10029080 | 71x64,7x4,85x4,2x3,5 K84 |
| K84-075 | 75 | 69,6 | 6,5 | 5,6 | 2,5 | 10029083 | 75x69,6x6,5x5,6x2,5 K84 |
| K84-076 | 76 | 70,5 | 4,5 | 3,9 | 2,5 | 10029084 | 76x70,5x4,5x3,9x2,5 K84 |
| K84-080 | 80 | 74,6 | 6,5 | 5,6 | 2,5 | 10029085 | 80x74,6x6,5x5,6x2,5 K84 |
| K84-080/1 | 80 | 74,5 | 4,5 | 3,9 | 2,5 | 10029086 | 80x74,5x4,5x3,9x2,5 K84 |
| K84-080/2 | 80,5 | 75 | 4,5 | 3,9 | 2,5 | 10029087 | 80,5x75x4,5x3,9x2,5 K84 |
| K84-081 | 81 | 73,2 | 5,8 | 5 | 3,5 | 10029088 | 81x73,2x5,8x5x3,5 K84 |
| K84-081/1 | 81 | 75,5 | 4,5 | 3,9 | 3 | 10029089 | 81x75,5x4,5x3,9x3 K84 |
| K84-085 | 85 | 80,8 | 5 | 4,4 | 2,5 | 10029091 | 85x80,8x5x4,4x2,5 K84 |
| K84-086 | 86 | 79,7 | 5,2 | 4,5 | 3,5 | 10029092 | 86x79,7x5,2x4,5x3,5 K84 |
| K84-088 | 88 | 83,4 | 4 | 3,5 | 2,5 | 10029093 | 88x83,4x4x3,5x2,5 K84 |
| K84-090 | 90 | 80,1 | 7,8 | 6,8 | 4 | 10029095 | 90x80,1x7,8x6,8x4 K84 |
| K84-090/1 | 90 | 84,5 | 4,5 | 3,9 | 3 | 10029096 | 90x84,5x4,5x3,9x3 K84 |
| K84-090/2 | 90,5 | 81,5 | 7 | 6,1 | 4 | 10029097 | 90,5x81,5x7x6,1x4 K84 |
| K84-091 | 91 | 85,6 | 4,5 | 3,9 | 3 | 10029098 | 91x85,6x4,5x3,9x3 K84 |
| K84-091/2 | 91 | 84,8 | 5,2 | 4,5 | 3,5 | 10029100 | 91x84,8x5,2x4,5x3,5 K84 |
| K84-095 | 95,5 | 87,7 | 5,8 | 5 | 3,5 | 10029101 | 95,5x87,7x5,8x5x3,5 K84 |
| K84-095/1 | 95 | 86,4 | 9 | 7,8 | 4 | 10029102 | 95x86,4x9x7,8x4 K84 |
| K84-095/3 | 95 | 88,4 | 7 | 6 | 3,5 | 10029104 | 95x88,4x7x6x3,5 K84 |
| K84-100 | 100 | 90 | 7,8 | 6,8 | 4 | 10029105 | 100x90x7,8x6,8x4 K84 |
| K84-100/1 | 100 | 91,4 | 9 | 7,8 | 4 | 10029106 | 100x91,4x9x7,8x4 K84 |
| K84-100/2 | 100 | 93,7 | 5,2 | 4,5 | 3,5 | 10029107 | 100x93,7x5,2x4,5x3,5 K84 |
| K84-100/3 | 100 | 90,3 | 9,3 | 8,1 | 4 | 10029108 | 100x90,3x9,3x8,1x4 K84 |
| K84-100/4 | 100 | 90,2 | 9,4 | 8,2 | 4 | 10029109 | 100x90,2x9,4x8,2x4 K84 |
| K84-100/5 | 100 | 90 | 5 | 4,4 | 4 | 10029110 | 100x90x5x4,4x4 K84 |
| K84-100/7 | 100,5 | 91,5 | 7 | 6,1 | 4 | 10029112 | 100,5x91,5x7x6,1x4 K84 |
| K84-101 | 101 | 94,7 | 5,2 | 4,5 | 3,5 | 10029114 | 101x94,7x5,2x4,5x3,5 K84 |
| K84-101/1 | 101 | 93 | 7,4 | 6,4 | 4 | 10029115 | 101x93x7,4x6,4x4 K84 |
| K84-101/3 | 101 | 93 | 6,5 | 5,6 | 4 | 10029117 | 101x93x6,5x5,6x4 K84 |
| K84-105 | 105 | 95,1 | 7,8 | 6,8 | 4 | 10029118 | 105x95,1x7,8x6,8x4 K84 |
| K84-110 | 110 | 101,4 | 9 | 7,8 | 4 | 10029121 | 110x101,4x9x7,8x4 K84 |
| K84-110/1 | 110 | 103,7 | 5,2 | 4,5 | 3,5 | 10029122 | 110x103,7x5,2x4,5x3,5 K84 |
| K84-111 | 111 | 103 | 6,5 | 5,6 | 4 | 10029123 | 111x103x6,5x5,6x4 K84 |
| K84-115 | 115 | 108,8 | 5,9 | 5,1 | 3,5 | 10029124 | 115x108,8x5,9x5,1x3,5 K84 |
| K84-115/1 | 115 | 105 | 5 | 4,4 | 4 | 10029126 | 115x105x5x4,4x4 K84 |
| K84-116 | 116 | 109,7 | 5,2 | 4,5 | 3,5 | 10029127 | 116x109,7x5,2x4,5x3,5 K84 |
| K84-116/1 | 116 | 108 | 6,5 | 5,6 | 4 | 10029128 | 116x108x6,5x5,6x4 K84 |
| K84-120 | 120 | 112 | 6,5 | 5,6 | 4 | 10029129 | 120x112x6,5x5,6x4 K84 |
| K84-120/1 | 120 | 110,8 | 8 | 7 | 4 | 10029130 | 120x110,8x8x7x4 K84 |
| K84-121 | 121 | 115,5 | 4,5 | 3,9 | 3 | 10029131 | 121x115,5x4,5x3,9x3 K84 |
| K84-121/3 | 121 | 113 | 6,5 | 5,6 | 4 | 10029133 | 121x113x6,5x5,6x4 K84 |
| K84-124 | 124 | 114 | 7,3 | 6,4 | 4 | 10029134 | 124x114x7,3x6,4x4 K84 |
| K84-125 | 125 | 116,4 | 9 | 7,8 | 4 | 10029135 | 125x116,4x9x7,8x4 K84 |
| K84-125/1 | 125 | 118,7 | 5,2 | 4,5 | 3,5 | 10029137 | 125x118,7x5,2x4,5x3,5 K84 |
| K84-126 | 126 | 118 | 6,5 | 5,6 | 4 | 10029138 | 126x118x6,5x5,6x4 K84 |
| K84-128 | 128 | 122,6 | 4,5 | 3,9 | 3 | 10029139 | 128x122,6x4,5x3,9x3 K84 |
| K84-130 | 130 | 123,7 | 5,2 | 4,5 | 3,5 | 10029140 | 130x123,7x5,2x4,5x3,5 K84 |
| K84-130/1 | 130 | 120,6 | 7,9 | 6,9 | 4 | 10029141 | 130x120,6x7,9x6,9x4 K84 |
| K84-131 | 131 | 121,1 | 7,8 | 6,8 | 4 | 10029142 | 131x121,1x7,8x6,8x4 K84 |
| K84-134 | 134 | 124,6 | 7,9 | 6,9 | 4 | 10029143 | 134x124,6x7,9x6,9x4 K84 |
| K84-135 | 135 | 128 | 5,5 | 4,7 | 3,5 | 10029144 | 135x128x5,5x4,7x3,5 K84 |
| K84-135/1 | 135 | 126 | 9,1 | 7,9 | 4 | 10029146 | 135x126x9,1x7,9x4 K84 |
| K84-135/2 | 135 | 125 | 7,3 | 6,4 | 4 | 10029147 | 135x125x7,3x6,4x4 K84 |
| K84-136 | 136 | 125,8 | 9,3 | 8,1 | 5 | 10029148 | 136x125,8x9,3x8,1x5 K84 |
| K84-140 | 140 | 134,1 | 5,9 | 5,1 | 3 | 10029149 | 140x134,1x5,9x5,1x3 K84 |
| K84-140/1 | 140 | 133,7 | 5,2 | 4,5 | 3,5 | 10029150 | 140x133,7x5,2x4,5x3,5 K84 |
| K84-140/4 | 140 | 130,8 | 9 | 7,8 | 4 | 10029153 | 140x130,8x9x7,8x4 K84 |
| K84-141 | 141 | 131,1 | 7,8 | 6,8 | 4 | 10029154 | 141x131,1x7,8x6,8x4 K84 |
| K84-145 | 145 | 139,1 | 5,9 | 5,1 | 3 | 10029156 | 145x139,1x5,9x5,1x3 K84 |
| K84-150 | 150 | 141,9 | 9,2 | 8 | 4 | 10029158 | 150x141,9x9,2x8x4 K84 |
| K84-150/1 | 150 | 143,7 | 5,2 | 4,5 | 3,5 | 10029159 | 150x143,7x5,2x4,5x3,5 K84 |
| K84-150/2 | 150 | 140,7 | 9,5 | 8,3 | 4 | 10029160 | 150x140,7x9,5x8,3x4 K84 |
| K84-156 | 156 | 148,8 | 4,5 | 3,9 | 3,5 | 10029161 | 156x148,8x4,5x3,9x3,5 K84 |
| K84-160 | 160 | 150 | 8,4 | 7,3 | 4 | 10029162 | 160x150x8,4x7,3x4 K84 |
| K84-160/1 | 160 | 153,7 | 5,2 | 4,5 | 3,5 | 10029163 | 160x153,7x5,2x4,5x3,5 K84 |
| K84-160/2 | 160 | 149,4 | 8,6 | 7,5 | 5 | 10029164 | 160x149,4x8,6x7,5x5 K84 |
| K84-162 | 162 | 154 | 8,2 | 7,1 | 4 | 10029165 | 162x154x8,2x7,1x4 K84 |
| K84-164 | 164 | 154 | 8 | 7 | 4 | 10029166 | 164x154x8x7x4 K84 |
| K84-165 | 165 | 155 | 8,4 | 7,3 | 4 | 10029167 | 165x155x8,4x7,3x4 K84 |
| K84-165/1 | 165 | 158,6 | 6,1 | 5,3 | 3,5 | 10029168 | 165x158,6x6,1x5,3x3,5 K84 |
| K84-170 | 170 | 160 | 8,4 | 7,3 | 4 | 10029169 | 170x160x8,4x7,3x4 K84 |
| K84-175 | 175 | 165 | 8,4 | 7,3 | 4 | 10029170 | 175x165x8,4x7,3x4 K84 |
| K84-180 | 180 | 170 | 8,4 | 7,3 | 4 | 10029171 | 180x170x8,4x7,3x4 K84 |
| K84-180/1 | 180 | 171,4 | 6,9 | 6 | 4 | 10029173 | 180x171,4x6,9x6x4 K84 |
| K84-183 | 183 | 175 | 8,5 | 7,3 | 4 | 10029176 | 183x175x8,5x7,3x4 K84 |
| K84-185 | 185 | 175 | 8,4 | 7,3 | 4 | 10029177 | 185x175x8,4x7,3x4 K84 |
| K84-186 | 186 | 176 | 8 | 7 | 4 | 10029178 | 186x176x8x7x4 K84 |
| K84-190 | 190 | 180 | 8,4 | 7,3 | 4 | 10029179 | 190x180x8,4x7,3x4 K84 |
| K84-195 | 195 | 185 | 8,4 | 7,3 | 4 | 10029180 | 195x185x8,4x7,3x4 K84 |
| K84-200 | 200 | 191,4 | 9 | 7,8 | 4 | 10029181 | 200x191,4x9x7,8x4 K84 |
| K84-200/1 | 200 | 190 | 8,4 | 7,3 | 4 | 10029182 | 200x190x8,4x7,3x4 K84 |
| K84-200/2 | 200 | 191,4 | 6,9 | 6 | 4 | 10029183 | 200x191,4x6,9x6x4 K84 |
| K84-200/3 | 200 | 191 | 9,3 | 8,1 | 4 | 10029184 | 200x191x9,3x8,1x4 K84 |
| K84-205 | 205 | 195 | 8,4 | 7,3 | 4 | 10029185 | 205x195x8,4x7,3x4 K84 |
| K84-210 | 210 | 200 | 8,4 | 7,3 | 4 | 10029186 | 210x200x8,4x7,3x4 K84 |
| K84-215 | 215 | 205 | 8,4 | 7,3 | 4 | 10029187 | 215x205x8,4x7,3x4 K84 |
| K84-220 | 220 | 210 | 8,4 | 7,3 | 4 | 10029188 | 220x210x8,4x7,3x4 K84 |
| K84-222 | 222 | 214 | 8 | 6,9 | 4 | 10029189 | 222x214x8x6,9x4 K84 |
| K84-225 | 225 | 215 | 8,4 | 7,3 | 4 | 10029190 | 225x215x8,4x7,3x4 K84 |
| K84-230 | 230 | 220 | 8,4 | 7,3 | 4 | 10029191 | 230x220x8,4x7,3x4 K84 |
| K84-230/1 | 230 | 222 | 8,5 | 7,3 | 4 | 10029192 | 230x222x8,5x7,3x4 K84 |
| K84-235 | 235 | 225 | 8,4 | 7,3 | 4 | 10029193 | 235x225x8,4x7,3x4 K84 |
| K84-240 | 240 | 231,4 | 9 | 7,8 | 4 | 10029194 | 240x231,4x9x7,8x4 K84 |
| K84-250 | 250 | 238,4 | 12,3 | 10,7 | 5 | 10029195 | 250x238,4x12,3x10,7x5 K84 |
| K84-252 | 252 | 242 | 8,4 | 7,3 | 4 | 10029196 | 252x242x8,4x7,3x4 K84 |
| K84-255 | 255 | 240 | 12,9 | 11,4 | 6 | 10029197 | 255x240x12,9x11,4x6 K84 |
| K84-275 | 275 | 263,4 | 12,3 | 10,7 | 5 | 10029198 | 275x263,4x12,3x10,7x5 K84 |
| K84-280 | 280 | 271,4 | 9 | 7,8 | 4 | 10029199 | 280x271,4x9x7,8x4 K84 |
| K84-286 | 286 | 263 | 12 | 10,4 | 7 | 10029200 | 286x263x12x10,4x7 K84 |
| K84-300 | 300 | 283 | 16,3 | 14,5 | 7 | 10029201 | 300x283x16,3x14,5x7 K84 |
| K84-305 | 305 | 290 | 12,9 | 11,4 | 6 | 10029202 | 305x290x12,9x11,4x6 K84 |
| K84-307 | 307 | 292 | 12,9 | 11,4 | 6 | 10029203 | 307x292x12,9x11,4x6 K84 |
| K84-320 | 320 | 308,4 | 12,3 | 10,7 | 5 | 10029204 | 320x308,4x12,3x10,7x5 K84 |
| K84-350 | 350 | 333 | 16,3 | 14,5 | 7 | 10029205 | 350x333x16,3x14,5x7 K84 |
| K84-355 | 355 | 340 | 12,9 | 11,4 | 6 | 10029206 | 355x340x12,9x11,4x6 K84 |
