GKS / Anti-extrusion Ring

Антиэкструзионное кольцо GKS под O-ring AS568

GKS — защитное антиэкструзионное кольцо для O-ring по американскому стандарту AS568, предотвращающее выдавливание основного уплотнительного кольца в зазор при высоком давлении.

Описание антиэкструзионного кольца GKS

Антиэкструзионное кольцо GKS применяется совместно с круглым уплотнительным кольцом O-ring и предназначено для защиты основного эластомерного уплотнения от выдавливания в монтажный или рабочий зазор. Профиль используется в статических уплотнительных узлах, где стандартного O-ring недостаточно из-за повышенного давления, увеличенного зазора или риска экструзии материала.

Кольцо GKS выполнено под размерный стандарт AS568, поэтому применяется в узлах, рассчитанных на американские типоразмеры O-ring. Это удобно при ремонте импортного оборудования, гидравлических блоков, клапанных узлов, распределителей, соединений и другой техники, где используются дюймовые уплотнительные кольца.

Материал профиля — термопластичный полиэстерный эластомер. Он сочетает упругость, достаточную гибкость при монтаже и высокую твердость, необходимую для сопротивления выдавливанию. За счет способности растягиваться кольцо проще устанавливается в посадочное место, чем жесткие разрезные опорные элементы.

Основное преимущество GKS заключается в том, что защитное кольцо принимает на себя нагрузку в зоне зазора и не позволяет основному O-ring деформироваться и разрушаться под давлением. Это увеличивает ресурс уплотнительного узла, снижает риск течи и позволяет использовать круглые кольца в более нагруженных условиях.

В зависимости от схемы давления GKS может устанавливаться с одной стороны O-ring или с двух сторон. При одностороннем давлении защитное кольцо ставится со стороны зазора, куда может выдавливаться эластомер. При переменном или двустороннем давлении применяют два антиэкструзионных кольца.

Технические характеристики кольца GKS

Технические характеристики антиэкструзионного кольца GKS под O-ring AS568
Материал	Скорость	Температура	Давление	Применение
Polyester / TPE-E	статическое уплотнение	-40°C…+120°C	до 40 МПа	защита O-ring от выдавливания в зазор
термопластичный полиэстерный эластомер	без скольжения	-40°C…+120°C	до 400 бар	статические узлы, фланцы, клапаны, гидроблоки, соединения

Преимущества антиэкструзионного кольца GKS

предотвращает выдавливание O-ring в рабочий зазор
подходит для круглых колец по американскому стандарту AS568
повышает ресурс основного эластомерного уплотнения
термопластичный полиэстерный материал сочетает гибкость и высокую твердость
легко монтируется благодаря способности к растяжению
может применяться при одностороннем и двустороннем давлении

Аналоги и взаимозаменяемость GKS

Кольцо GKS подбирается по типоразмеру O-ring AS568, ширине посадочной канавки, величине экструзионного зазора, направлению давления, температуре и рабочей среде. При замене важно учитывать, используется ли одно защитное кольцо или пара антиэкструзионных колец с двух сторон основного уплотнения.

BKS BKM PBK MBK BRS STU AM K81 TBU-HBU MBU-MBNU BRN3 RBS BRN2

Фотографии и рендеры статическое уплотнение GKS

Фотографии и рендеры статического уплотнения GKS — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.

Статическое уплотнение GKS, фото профиля

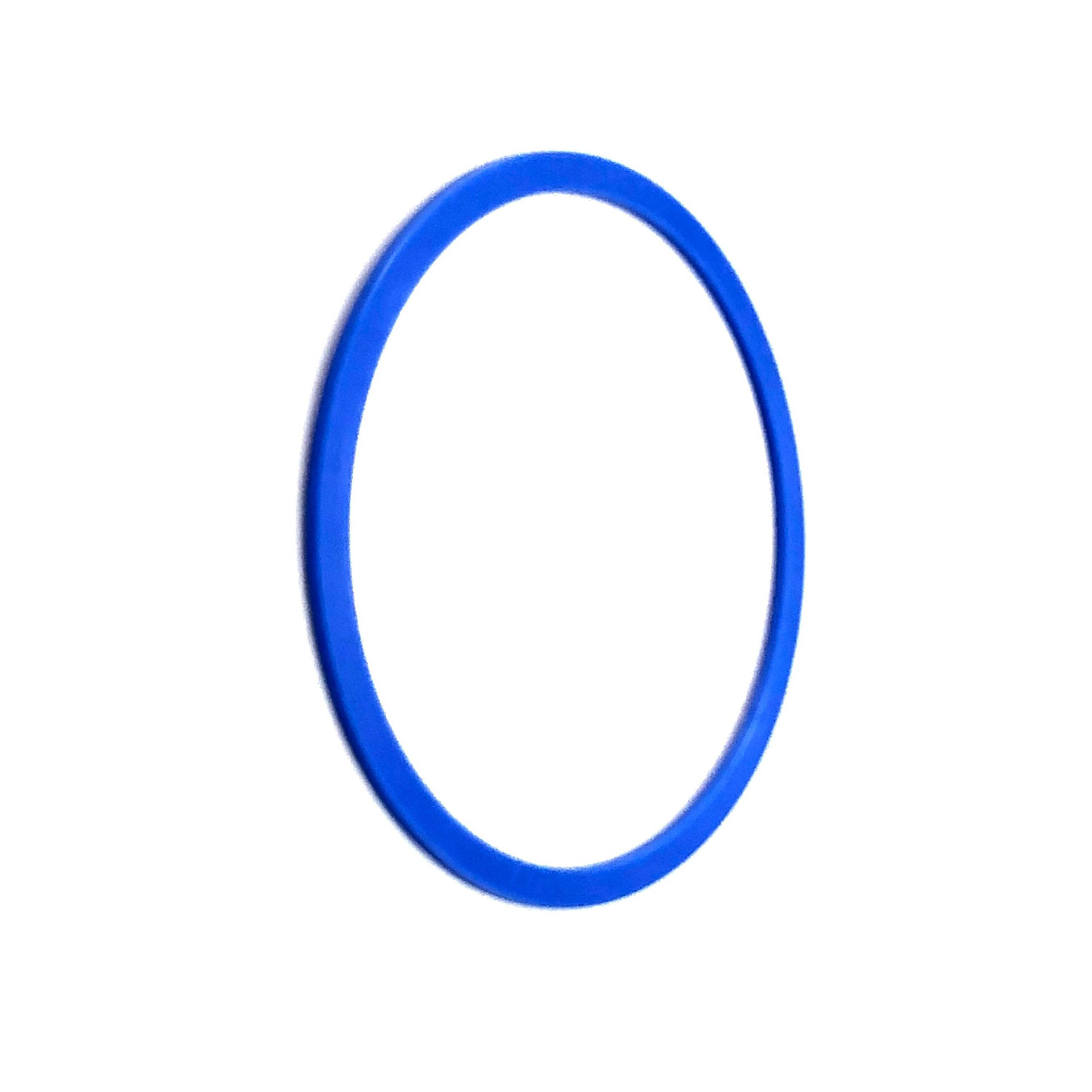

Статическое уплотнение GKS, форма сечения

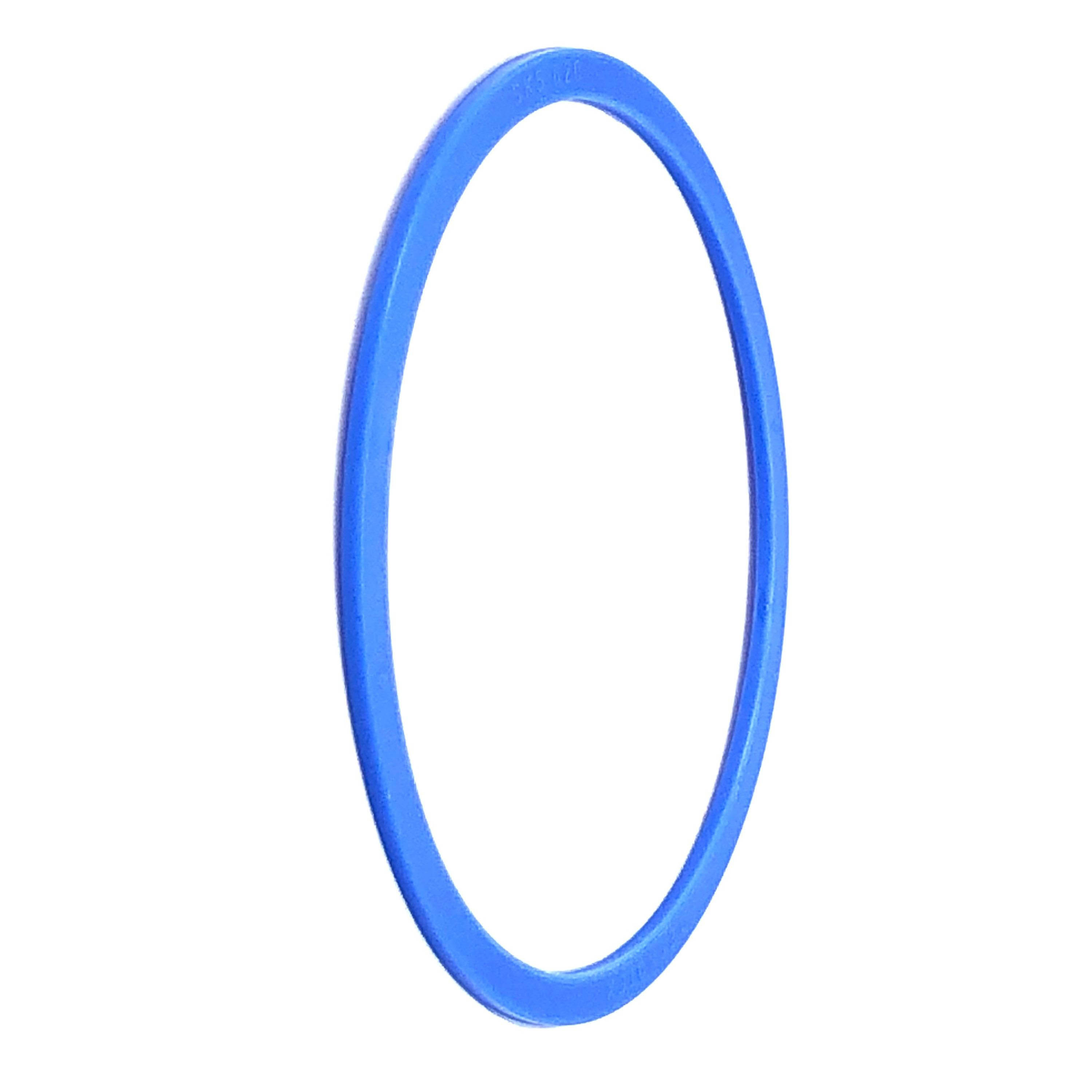

Статическое уплотнение GKS, посадочная геометрия

Размеры профиля GKS

Техническая таблица размеров

di	CS	H	Артикул	C	Полное наименование
1,78	1,78	2,5	004	—	1,78x1,78x2,5 GKS
2,9	1,78	2,4	006	—	2,9x1,78x2,4 GKS
3,69	1,78	2,4	007	—	3,69x1,78x2,4 GKS
4,47	1,78	2,4	008	—	4,47x1,78x2,4 GKS
5,28	1,78	2,4	009	—	5,28x1,78x2,4 GKS
6,07	1,78	2,4	010	—	6,07x1,78x2,4 GKS
6,75	1,78	2,4	610	—	6,75x1,78x2,4 GKS
7,65	1,78	2,4	011	—	7,65x1,78x2,4 GKS
8,73	1,78	2,4	611	—	8,73x1,78x2,4 GKS
9,25	1,78	2,4	012	—	9,25x1,78x2,4 GKS
10,82	1,78	2,4	013	—	10,82x1,78x2,4 GKS
11,11	1,78	2,4	806	—	11,11x1,78x2,4 GKS
12,42	1,78	2,4	014	—	12,42x1,78x2,4 GKS
14	1,78	2,4	015	—	14x1,78x2,4 GKS
15,6	1,78	2,4	016	—	15,6x1,78x2,4 GKS
17,17	1,78	2,4	017	—	17,17x1,78x2,4 GKS
18,77	1,78	2,4	018	—	18,77x1,78x2,4 GKS
20,35	1,78	2,4	019	—	20,35x1,78x2,4 GKS
21,95	1,78	2,4	020	—	21,95x1,78x2,4 GKS
23,52	1,78	2,4	021	—	23,52x1,78x2,4 GKS
25,12	1,78	2,4	022	—	25,12x1,78x2,4 GKS
26,7	1,78	2,4	023	—	26,7x1,78x2,4 GKS
28,3	1,78	2,4	024	—	28,3x1,78x2,4 GKS
29,87	1,78	2,4	025	—	29,87x1,78x2,4 GKS
31,47	1,78	2,4	026	—	31,47x1,78x2,4 GKS
33,05	1,78	2,4	027	—	33,05x1,78x2,4 GKS
34,65	1,78	2,4	028	—	34,65x1,78x2,4 GKS
37,82	1,78	2,4	029	—	37,82x1,78x2,4 GKS
41	1,78	2,4	030	—	41x1,78x2,4 GKS
44,17	1,78	2,4	031	—	44,17x1,78x2,4 GKS
47,35	1,78	2,4	032	—	47,35x1,78x2,4 GKS
50,52	1,78	2,4	033	—	50,52x1,78x2,4 GKS
53,7	1,78	2,4	034	—	53,7x1,78x2,4 GKS
56,87	1,78	2,4	035	—	56,87x1,78x2,4 GKS
60,04	1,78	2,4	036	—	60,04x1,78x2,4 GKS
63,22	1,78	2,4	037	—	63,22x1,78x2,4 GKS
66,4	1,78	2,4	038	—	66,4x1,78x2,4 GKS
69,57	1,78	2,4	039	—	69,57x1,78x2,4 GKS
72,75	1,78	2,4	040	—	72,75x1,78x2,4 GKS
75,92	1,78	2,4	041	—	75,92x1,78x2,4 GKS
82,27	1,78	2,4	042	—	82,27x1,78x2,4 GKS
88,62	1,78	2,4	2350	43	88,62x1,78x2,4 GKS
94,97	1,78	2,4	2375	44	94,97x1,78x2,4 GKS
101,32	1,78	2,4	045	—	101,32x1,78x2,4 GKS
107,67	1,78	2,4	046	—	107,67x1,78x2,4 GKS
114,02	1,78	2,4	047	—	114,02x1,78x2,4 GKS
120,37	1,78	2,4	048	—	120,37x1,78x2,4 GKS
126,72	1,78	2,4	049	—	126,72x1,78x2,4 GKS
133,07	1,78	2,4	050	—	133,07x1,78x2,4 GKS
1,24	2,62	3,6	102	—	1,24x2,62x3,6 GKS
2,06	2,62	3,6	103	—	2,06x2,62x3,6 GKS
2,84	2,62	3,6	104	—	2,84x2,62x3,6 GKS
3,63	2,62	3,6	105	—	3,63x2,62x3,6 GKS
4,42	2,62	3,6	106	—	4,42x2,62x3,6 GKS
5,23	2,62	3,6	107	—	5,23x2,62x3,6 GKS
6,02	2,62	3,6	108	—	6,02x2,62x3,6 GKS
7,59	2,62	3,6	109	—	7,59x2,62x3,6 GKS
9,13	2,62	3,6	109	—	9,13x2,62x3,6 GKS
9,19	2,62	3,6	110	—	9,19x2,62x3,6 GKS
9,9	2,62	3,6	613	—	9,9x2,62x3,6 GKS
10,77	2,62	3,6	111	—	10,77x2,62x3,6 GKS
11,91	2,62	3,6	614	—	11,91x2,62x3,6 GKS
12,37	2,62	3,6	112	—	12,37x2,62x3,6 GKS
12,7	2,62	3,6	807	—	12,7x2,62x3,6 GKS
13,1	2,62	3,6	615	—	13,1x2,62x3,6 GKS
13,94	2,62	3,6	113	—	13,94x2,62x3,6 GKS
15,08	2,62	3,6	616	—	15,08x2,62x3,6 GKS
15,54	2,62	3,6	114	—	15,54x2,62x3,6 GKS
15,88	2,62	3,6	809	—	15,88x2,62x3,6 GKS
17,12	2,62	3,6	115	—	17,12x2,62x3,6 GKS
17,46	2,62	3,6	810	—	17,46x2,62x3,6 GKS
17,86	2,62	3,6	617	—	17,86x2,62x3,6 GKS
18,72	2,62	3,6	116	—	18,72x2,62x3,6 GKS
20,3	2,62	3,6	117	—	20,3x2,62x3,6 GKS
20,64	2,62	3,6	812	—	20,64x2,62x3,6 GKS
21,89	2,62	3,6	118	—	21,89x2,62x3,6 GKS
22,22	2,62	3,6	813	—	22,22x2,62x3,6 GKS
23,47	2,62	3,6	119	—	23,47x2,62x3,6 GKS
23,81	2,62	3,6	814	—	23,81x2,62x3,6 GKS
25,07	2,62	3,6	120	—	25,07x2,62x3,6 GKS
26,64	2,62	3,6	121	—	26,64x2,62x3,6 GKS
28,24	2,62	3,6	122	—	28,24x2,62x3,6 GKS
29,82	2,62	3,6	123	—	29,82x2,62x3,6 GKS
31,42	2,62	3,6	124	—	31,42x2,62x3,6 GKS
32,99	2,62	3,6	125	—	32,99x2,62x3,6 GKS
34,59	2,62	3,6	126	—	34,59x2,62x3,6 GKS
36,17	2,62	3,6	127	—	36,17x2,62x3,6 GKS
37,77	2,62	3,6	128	—	37,77x2,62x3,6 GKS
39,34	2,62	3,6	129	—	39,34x2,62x3,6 GKS
40,94	2,62	3,6	130	—	40,94x2,62x3,6 GKS
42,52	2,62	3,6	131	—	42,52x2,62x3,6 GKS
44,12	2,62	3,6	132	—	44,12x2,62x3,6 GKS
45,69	2,62	3,6	133	—	45,69x2,62x3,6 GKS
47,29	2,62	3,6	134	—	47,29x2,62x3,6 GKS
48,9	2,62	3,6	135	—	48,9x2,62x3,6 GKS
50,47	2,62	3,6	136	—	50,47x2,62x3,6 GKS
52,07	2,62	3,6	137	—	52,07x2,62x3,6 GKS
53,64	2,62	3,6	138	—	53,64x2,62x3,6 GKS
55,25	2,62	3,6	139	—	55,25x2,62x3,6 GKS
56,82	2,62	3,6	140	—	56,82x2,62x3,6 GKS
58,42	2,62	3,6	141	—	58,42x2,62x3,6 GKS
59,99	2,62	3,6	142	—	59,99x2,62x3,6 GKS
61,6	2,62	3,6	143	—	61,6x2,62x3,6 GKS
63,17	2,62	3,6	144	—	63,17x2,62x3,6 GKS
64,77	2,62	3,6	145	—	64,77x2,62x3,6 GKS
66,34	2,62	3,6	146	—	66,34x2,62x3,6 GKS
67,95	2,62	3,6	147	—	67,95x2,62x3,6 GKS
69,52	2,62	3,6	148	—	69,52x2,62x3,6 GKS
71,12	2,62	3,6	149	—	71,12x2,62x3,6 GKS
72,69	2,62	3,6	150	—	72,69x2,62x3,6 GKS
74,3	2,62	3,6	640	—	74,3x2,62x3,6 GKS
75,87	2,62	3,6	151	—	75,87x2,62x3,6 GKS
77,5	2,62	3,6	641	—	77,5x2,62x3,6 GKS
80,6	2,62	3,6	642	—	80,6x2,62x3,6 GKS
82,22	2,62	3,6	152	—	82,22x2,62x3,6 GKS
83,8	2,62	3,6	643	—	83,8x2,62x3,6 GKS
88,57	2,62	3,6	153	—	88,57x2,62x3,6 GKS
94,92	2,62	3,6	154	—	94,92x2,62x3,6 GKS
101,27	2,62	3,6	155	—	101,27x2,62x3,6 GKS
107,62	2,62	3,6	156	—	107,62x2,62x3,6 GKS
113,97	2,62	3,6	157	—	113,97x2,62x3,6 GKS
120,32	2,62	3,6	158	—	120,32x2,62x3,6 GKS
126,67	2,62	3,6	159	—	126,67x2,62x3,6 GKS
133,02	2,62	3,6	160	—	133,02x2,62x3,6 GKS
139,37	2,62	3,6	161	—	139,37x2,62x3,6 GKS
145,72	2,62	3,6	162	—	145,72x2,62x3,6 GKS
152,07	2,62	3,6	163	—	152,07x2,62x3,6 GKS
158,42	2,62	3,6	164	—	158,42x2,62x3,6 GKS
164,77	2,62	3,6	165	—	164,77x2,62x3,6 GKS
171,12	2,62	3,6	166	—	171,12x2,62x3,6 GKS
177,47	2,62	3,6	167	—	177,47x2,62x3,6 GKS
183,82	2,62	3,6	168	—	183,82x2,62x3,6 GKS
190,17	2,62	3,6	169	—	190,17x2,62x3,6 GKS
196,52	2,62	3,6	170	—	196,52x2,62x3,6 GKS
202,87	2,62	3,6	171	—	202,87x2,62x3,6 GKS
209,22	2,62	3,6	172	—	209,22x2,62x3,6 GKS
215,57	2,62	3,6	173	—	215,57x2,62x3,6 GKS
221,92	2,62	3,6	174	—	221,92x2,62x3,6 GKS
228,27	2,62	3,6	175	—	228,27x2,62x3,6 GKS
234,62	2,62	3,6	176	—	234,62x2,62x3,6 GKS
240,97	2,62	3,6	177	—	240,97x2,62x3,6 GKS
247,32	2,62	3,6	178	—	247,32x2,62x3,6 GKS
4,34	3,53	4,8	201	—	4,34x3,53x4,8 GKS
5,94	3,53	4,8	202	—	5,94x3,53x4,8 GKS
7,52	3,53	4,8	203	—	7,52x3,53x4,8 GKS
9,12	3,53	4,8	204	—	9,12x3,53x4,8 GKS
10,69	3,53	4,8	205	—	10,69x3,53x4,8 GKS
12,29	3,53	4,8	206	—	12,29x3,53x4,8 GKS
13,87	3,53	4,8	207	—	13,87x3,53x4,8 GKS
15,47	3,53	4,8	208	—	15,47x3,53x4,8 GKS
17,04	3,53	4,8	209	—	17,04x3,53x4,8 GKS
18,64	3,53	4,8	210	—	18,64x3,53x4,8 GKS
20,22	3,53	4,8	211	—	20,22x3,53x4,8 GKS
21,82	3,53	4,8	212	—	21,82x3,53x4,8 GKS
23,39	3,53	4,8	213	—	23,39x3,53x4,8 GKS
24,99	3,53	4,8	214	—	24,99x3,53x4,8 GKS
25,8	3,53	4,8	618	—	25,8x3,53x4,8 GKS
26,57	3,53	4,8	215	—	26,57x3,53x4,8 GKS
28,17	3,53	4,8	216	—	28,17x3,53x4,8 GKS
29,74	3,53	4,8	217	—	29,74x3,53x4,8 GKS
31,34	3,53	4,8	218	—	31,34x3,53x4,8 GKS
32,92	3,53	4,8	219	—	32,92x3,53x4,8 GKS
34,52	3,53	4,8	220	—	34,52x3,53x4,8 GKS
36,09	3,53	4,8	221	—	36,09x3,53x4,8 GKS
37,69	3,53	4,8	222	—	37,69x3,53x4,8 GKS
39,7	3,53	4,8	824	—	39,7x3,53x4,8 GKS
40,87	3,53	4,8	223	—	40,87x3,53x4,8 GKS
41,28	3,53	4,8	825	—	41,28x3,53x4,8 GKS
42,86	3,53	4,8	826	—	42,86x3,53x4,8 GKS
44,04	3,53	4,8	224	—	44,04x3,53x4,8 GKS
44,45	3,53	4,8	827	—	44,45x3,53x4,8 GKS
46,04	3,53	4,8	828	—	46,04x3,53x4,8 GKS
47,22	3,53	4,8	225	—	47,22x3,53x4,8 GKS
47,62	3,53	4,8	829	—	47,62x3,53x4,8 GKS
49,21	3,53	4,8	830	—	49,21x3,53x4,8 GKS
50,39	3,53	4,8	226	—	50,39x3,53x4,8 GKS
50,8	3,53	4,8	831	—	50,8x3,53x4,8 GKS
52,4	3,53	4,8	832	—	52,4x3,53x4,8 GKS
53,57	3,53	4,8	227	—	53,57x3,53x4,8 GKS
53,97	3,53	4,8	833	—	53,97x3,53x4,8 GKS
55,56	3,53	4,8	834	—	55,56x3,53x4,8 GKS
56,74	3,53	4,8	228	—	56,74x3,53x4,8 GKS
57,15	3,53	4,8	835	—	57,15x3,53x4,8 GKS
58,74	3,53	4,8	836	—	58,74x3,53x4,8 GKS
59,92	3,53	4,8	229	—	59,92x3,53x4,8 GKS
60,32	3,53	4,8	837	—	60,32x3,53x4,8 GKS
61,9	3,53	4,8	838	—	61,9x3,53x4,8 GKS
63,09	3,53	4,8	230	—	63,09x3,53x4,8 GKS
63,5	3,53	4,8	839	—	63,5x3,53x4,8 GKS
65,1	3,53	4,8	840	—	65,1x3,53x4,8 GKS
66,27	3,53	4,8	231	—	66,27x3,53x4,8 GKS
66,67	3,53	4,8	841	—	66,67x3,53x4,8 GKS
68,26	3,53	4,8	842	—	68,26x3,53x4,8 GKS
69,44	3,53	4,8	232	—	69,44x3,53x4,8 GKS
69,85	3,53	4,8	843	—	69,85x3,53x4,8 GKS
71,44	3,53	4,8	844	—	71,44x3,53x4,8 GKS
72,62	3,53	4,8	233	—	72,62x3,53x4,8 GKS
73,03	3,53	4,8	845	—	73,03x3,53x4,8 GKS
74,61	3,53	4,8	846	—	74,61x3,53x4,8 GKS
75,79	3,53	4,8	234	—	75,79x3,53x4,8 GKS
78,97	3,53	4,8	235	—	78,97x3,53x4,8 GKS
82,14	3,53	4,8	236	—	82,14x3,53x4,8 GKS
85,32	3,53	4,8	237	—	85,32x3,53x4,8 GKS
88,49	3,53	4,8	238	—	88,49x3,53x4,8 GKS
91,67	3,53	4,8	239	—	91,67x3,53x4,8 GKS
94,84	3,53	4,8	240	—	94,84x3,53x4,8 GKS
98,02	3,53	4,8	241	—	98,02x3,53x4,8 GKS
101,19	3,53	4,8	242	—	101,19x3,53x4,8 GKS
104,37	3,53	4,8	243	—	104,37x3,53x4,8 GKS
107,54	3,53	4,8	244	—	107,54x3,53x4,8 GKS
110,72	3,53	4,8	245	—	110,72x3,53x4,8 GKS
113,89	3,53	4,8	246	—	113,89x3,53x4,8 GKS
117,07	3,53	4,8	247	—	117,07x3,53x4,8 GKS
120,24	3,53	4,8	248	—	120,24x3,53x4,8 GKS
123,42	3,53	4,8	249	—	123,42x3,53x4,8 GKS
126,59	3,53	4,8	250	—	126,59x3,53x4,8 GKS
129,77	3,53	4,8	251	—	129,77x3,53x4,8 GKS
132,94	3,53	4,8	252	—	132,94x3,53x4,8 GKS
136,12	3,53	4,8	253	—	136,12x3,53x4,8 GKS
139,29	3,53	4,8	254	—	139,29x3,53x4,8 GKS
142,47	3,53	4,8	255	—	142,47x3,53x4,8 GKS
145,64	3,53	4,8	256	—	145,64x3,53x4,8 GKS
148,82	3,53	4,8	257	—	148,82x3,53x4,8 GKS
151,99	3,53	4,8	258	—	151,99x3,53x4,8 GKS
158,34	3,53	4,8	259	—	158,34x3,53x4,8 GKS
164,69	3,53	4,8	260	—	164,69x3,53x4,8 GKS
171,04	3,53	4,8	261	—	171,04x3,53x4,8 GKS
177,39	3,53	4,8	262	—	177,39x3,53x4,8 GKS
183,74	3,53	4,8	263	—	183,74x3,53x4,8 GKS
190,09	3,53	4,8	264	—	190,09x3,53x4,8 GKS
196,44	3,53	4,8	265	—	196,44x3,53x4,8 GKS
202,79	3,53	4,8	266	—	202,79x3,53x4,8 GKS
209,14	3,53	4,8	267	—	209,14x3,53x4,8 GKS
215,49	3,53	4,8	268	—	215,49x3,53x4,8 GKS
221,84	3,53	4,8	269	—	221,84x3,53x4,8 GKS
228,19	3,53	4,8	270	—	228,19x3,53x4,8 GKS
234,54	3,53	4,8	271	—	234,54x3,53x4,8 GKS
240,89	3,53	4,8	272	—	240,89x3,53x4,8 GKS
247,24	3,53	4,8	273	—	247,24x3,53x4,8 GKS
253,59	3,53	4,8	274	—	253,59x3,53x4,8 GKS
266,29	3,53	4,8	275	—	266,29x3,53x4,8 GKS
278,99	3,53	4,8	276	—	278,99x3,53x4,8 GKS
291,69	3,53	4,8	277	—	291,69x3,53x4,8 GKS
304,39	3,53	4,8	278	—	304,39x3,53x4,8 GKS
329,79	3,53	4,8	279	—	329,79x3,53x4,8 GKS
355,19	3,53	4,8	280	—	355,19x3,53x4,8 GKS
380,59	3,53	4,8	281	—	380,59x3,53x4,8 GKS
405,26	3,53	4,8	282	—	405,26x3,53x4,8 GKS
430,66	3,53	4,8	283	—	430,66x3,53x4,8 GKS
456,06	3,53	4,8	284	—	456,06x3,53x4,8 GKS
10,46	5,34	7,1	309	—	10,46x5,34x7,1 GKS
12,07	5,34	7,1	310	—	12,07x5,34x7,1 GKS
13,64	5,34	7,1	311	—	13,64x5,34x7,1 GKS
15,24	5,34	7,1	312	—	15,24x5,34x7,1 GKS
16,81	5,34	7,1	313	—	16,81x5,34x7,1 GKS
18,42	5,34	7,1	314	—	18,42x5,34x7,1 GKS
19,99	5,34	7,1	315	—	19,99x5,34x7,1 GKS
21,59	5,34	7,1	316	—	21,59x5,34x7,1 GKS
23,16	5,34	7,1	317	—	23,16x5,34x7,1 GKS
24,77	5,34	7,1	318	—	24,77x5,34x7,1 GKS
26,34	5,34	7,1	319	—	26,34x5,34x7,1 GKS
27,94	5,34	7,1	320	—	27,94x5,34x7,1 GKS
29,51	5,34	7,1	321	—	29,51x5,34x7,1 GKS
31,12	5,34	7,1	322	—	31,12x5,34x7,1 GKS
32,69	5,34	7,1	323	—	32,69x5,34x7,1 GKS
34,29	5,34	7,1	324	—	34,29x5,34x7,1 GKS
37,47	5,34	7,1	325	—	37,47x5,34x7,1 GKS
40,64	5,34	7,1	326	—	40,64x5,34x7,1 GKS
45,82	5,34	7,1	327	—	45,82x5,34x7,1 GKS
46,99	5,34	7,1	328	—	46,99x5,34x7,1 GKS
50,16	5,34	7,1	329	—	50,16x5,34x7,1 GKS
53,34	5,34	7,1	330	—	53,34x5,34x7,1 GKS
56,52	5,34	7,1	331	—	56,52x5,34x7,1 GKS
59,69	5,34	7,1	332	—	59,69x5,34x7,1 GKS
62,87	5,34	7,1	333	—	62,87x5,34x7,1 GKS
66,04	5,34	7,1	334	—	66,04x5,34x7,1 GKS
69,22	5,34	7,1	335	—	69,22x5,34x7,1 GKS
72,39	5,34	7,1	336	—	72,39x5,34x7,1 GKS
74,63	5,34	7,1	619	—	74,63x5,34x7,1 GKS
75,57	5,34	7,1	337	—	75,57x5,34x7,1 GKS
78,74	5,34	7,1	338	—	78,74x5,34x7,1 GKS
79,77	5,34	7,1	620	—	79,77x5,34x7,1 GKS
81,92	5,34	7,1	339	—	81,92x5,34x7,1 GKS
85,09	5,34	7,1	340	—	85,09x5,34x7,1 GKS
88,27	5,34	7,1	341	—	88,27x5,34x7,1 GKS
116,84	5,34	7,1	350	—	116,84x5,34x7,1 GKS
120,02	5,34	7,1	351	—	120,02x5,34x7,1 GKS
123,19	5,34	7,1	352	—	123,19x5,34x7,1 GKS
126,37	5,34	7,1	353	—	126,37x5,34x7,1 GKS
129,54	5,34	7,1	354	—	129,54x5,34x7,1 GKS
132,72	5,34	7,1	355	—	132,72x5,34x7,1 GKS
136,53	5,34	7,1	866	—	136,53x5,34x7,1 GKS
139,7	5,34	7,1	867	—	139,7x5,34x7,1 GKS
142,24	5,34	7,1	358	—	142,24x5,34x7,1 GKS
145,42	5,34	7,1	359	—	145,42x5,34x7,1 GKS
148,59	5,34	7,1	360	—	148,59x5,34x7,1 GKS
151,77	5,34	7,1	361	—	151,77x5,34x7,1 GKS
155	5,34	7,1	644	—	155x5,34x7,1 GKS
158,12	5,34	7,1	362	—	158,12x5,34x7,1 GKS
161,3	5,34	7,1	645	—	161,3x5,34x7,1 GKS
164,47	5,34	7,1	363	—	164,47x5,34x7,1 GKS
167,7	5,34	7,1	646	—	167,7x5,34x7,1 GKS
170,82	5,34	7,1	364	—	170,82x5,34x7,1 GKS
174	5,34	7,1	647	—	174x5,34x7,1 GKS
177,17	5,34	7,1	365	—	177,17x5,34x7,1 GKS
183,52	5,34	7,1	366	—	183,52x5,34x7,1 GKS
189,87	5,34	7,1	367	—	189,87x5,34x7,1 GKS
196,22	5,34	7,1	368	—	196,22x5,34x7,1 GKS
202,57	5,34	7,1	369	—	202,57x5,34x7,1 GKS
208,92	5,34	7,1	370	—	208,92x5,34x7,1 GKS
215,27	5,34	7,1	371	—	215,27x5,34x7,1 GKS
221,62	5,34	7,1	372	—	221,62x5,34x7,1 GKS
227,97	5,34	7,1	373	—	227,97x5,34x7,1 GKS
234,32	5,34	7,1	374	—	234,32x5,34x7,1 GKS
240,67	5,34	7,1	375	—	240,67x5,34x7,1 GKS
247,02	5,34	7,1	376	—	247,02x5,34x7,1 GKS
253,37	5,34	7,1	377	—	253,37x5,34x7,1 GKS
557,61	5,34	7,1	391	—	557,61x5,34x7,1 GKS
582,68	5,34	7,1	392	—	582,68x5,34x7,1 GKS
608,08	5,34	7,1	393	—	608,08x5,34x7,1 GKS
633,48	5,34	7,1	394	—	633,48x5,34x7,1 GKS
658,88	5,34	7,1	395	—	658,88x5,34x7,1 GKS
187,3	6,99	9,5	882	—	187,3x6,99x9,5 GKS
310,5	6,99	9,5	648	—	310,5x6,99x9,5 GKS
323,2	6,99	9,5	649	—	323,2x6,99x9,5 GKS
342,27	6,99	9,5	259	81350 456	342,27x6,99x9,5 GKS
