Антиэкструзионное кольцо GKM метрического размера
GKM — метрическое кольцо противовыдавливания из термопластичного эластомера, которое устанавливается вместе с O-ring и закрывает рабочий зазор, предотвращая экструзию основного уплотнения и утечку среды.
Описание антиэкструзионного кольца GKM
Антиэкструзионное кольцо GKM применяется в статических уплотнительных узлах совместно с круглым резиновым кольцом O-ring. Основная задача профиля — защитить эластомерное уплотнение от выдавливания в зазор между металлическими деталями при давлении рабочей среды.
В отличие от GKS, которое ориентировано на типоразмеры O-ring по американскому стандарту AS568, кольцо GKM рассчитано на метрические посадочные размеры. Это делает профиль удобным для европейских и стандартных метрических гидравлических, пневматических и промышленных узлов.
Логика работы GKM строится на разделении функций между двумя элементами. Круглое кольцо O-ring создает уплотняющий эффект за счет предварительного обжатия и давления среды, а антиэкструзионное кольцо GKM закрывает зазор и не дает материалу O-ring продавливаться в свободное пространство.
Например, если посадочный размер узла выполнен по железу 80–85–5 мм, антиэкструзионное кольцо может подбираться в размере 80–85 × 1,3 мм, чтобы перекрыть опасную зону зазора. Для создания герметичности рядом устанавливается O-ring с небольшим натягом, например 79,5 × 3 мм. Такая комбинация одновременно обеспечивает уплотнение и защищает резиновое кольцо от разрушения при давлении.
Материал GKM — термопластичный эластомер, полиэстерный эластомер или специальные высокопрочные исполнения, включая Hytrel и PK7502 Polyketone. Эти материалы обладают высокой твердостью, упругостью и стойкостью к деформации, поэтому кольцо сохраняет форму и эффективно работает как опорный барьер в зоне экструзионного зазора.
Профиль GKM применяют во фланцевых соединениях, гидравлических блоках, клапанах, распределителях, крышках цилиндров, неподвижных соединениях и других статических узлах, где стандартный O-ring без защитного кольца может быть поврежден давлением или увеличенным зазором.
Технические характеристики кольца GKM
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| Hytrel | статическое уплотнение | -40°C…+120°C | зависит от зазора и схемы узла | метрические статические узлы с O-ring |
| Polyester / TPE-E | без скольжения | -40°C…+120°C | защита от выдавливания | фланцы, гидроблоки, клапаны, распределители |
| PK7502 Polyketone | до 10 м/с в специальных применениях | -40°C…+120°C | до 90 МПа | тяжелонагруженные узлы и высокие давления |
Преимущества антиэкструзионного кольца GKM
- предотвращает выдавливание O-ring в зазор между металлическими деталями
- рассчитано на метрические посадочные размеры
- позволяет использовать круглые кольца при более высоком давлении
- защищает O-ring от среза, разрыва и пластической деформации
- термопластичный эластомер сочетает гибкость при монтаже и высокую жесткость в работе
- может применяться с одной или с двух сторон O-ring в зависимости от направления давления
- подходит для фланцев, гидроблоков, клапанов, крышек и неподвижных соединений
Аналоги и взаимозаменяемость GKM
Кольцо GKM подбирается по метрическому размеру посадочного места, сечению O-ring, ширине канавки, величине рабочего зазора, давлению, температуре и направлению нагрузки. При одностороннем давлении обычно устанавливается одно антиэкструзионное кольцо со стороны зазора. При двустороннем или переменном давлении применяют два защитных кольца по обе стороны O-ring.
Фотографии и рендеры статическое уплотнение GKM

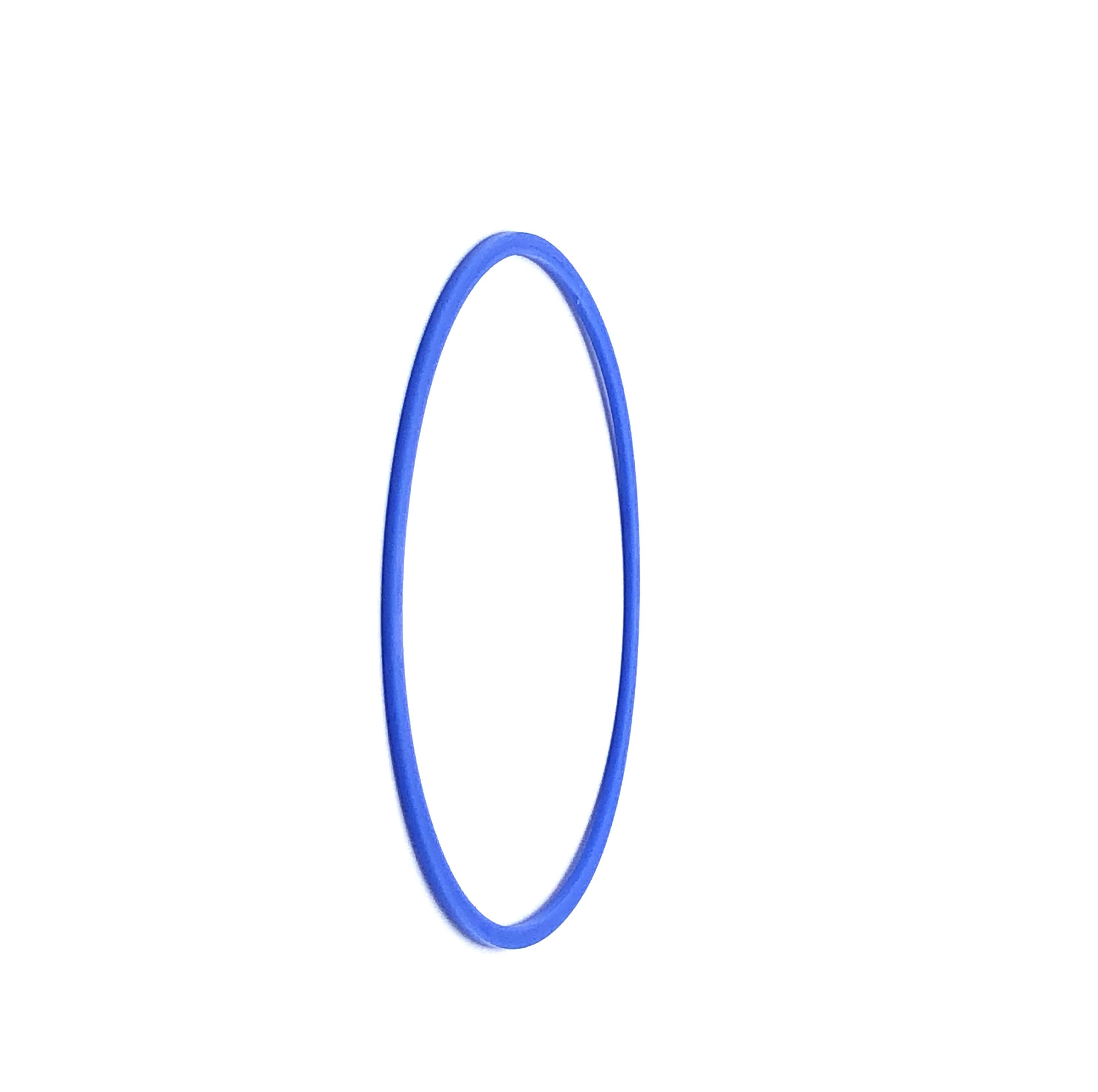

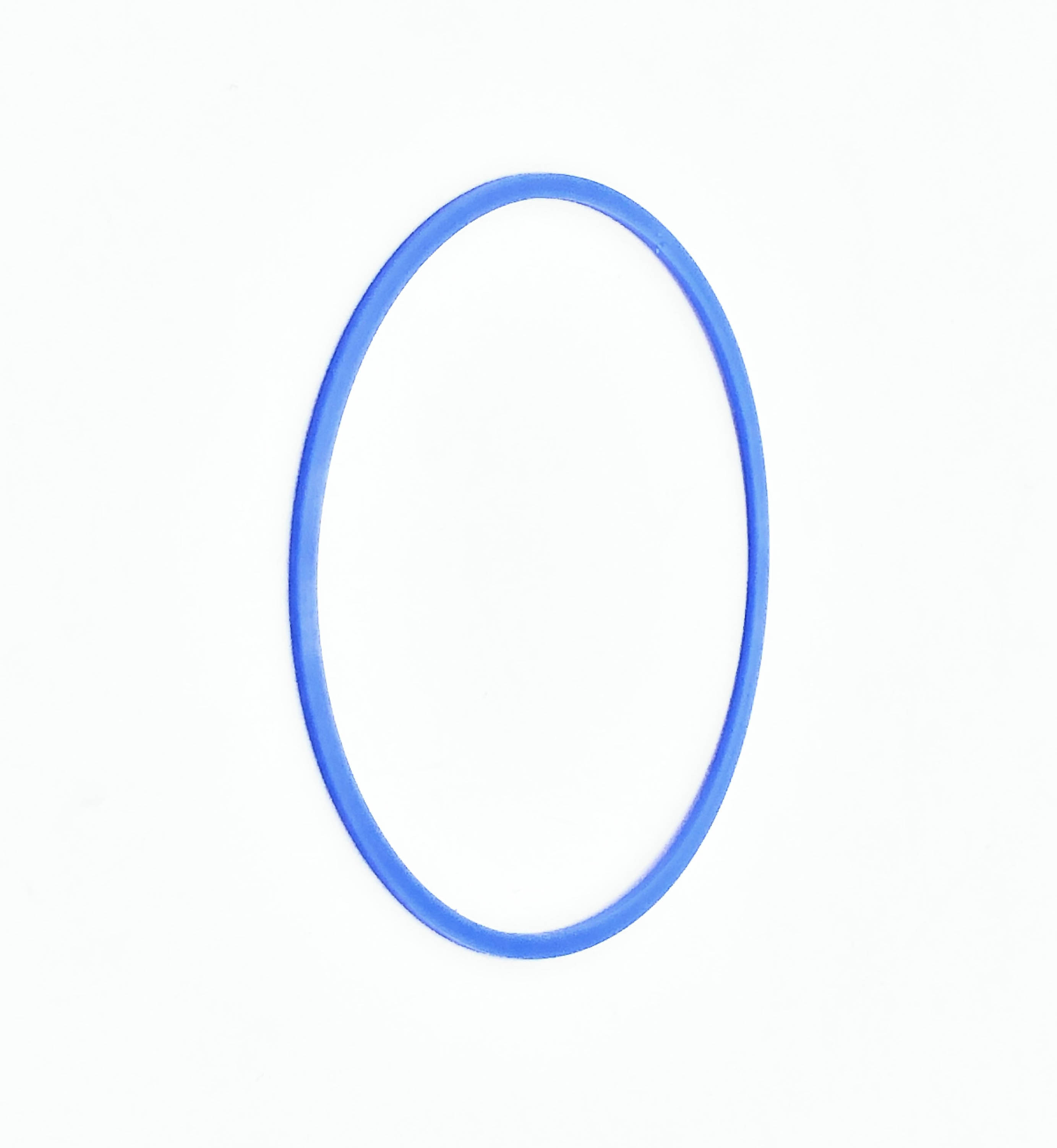

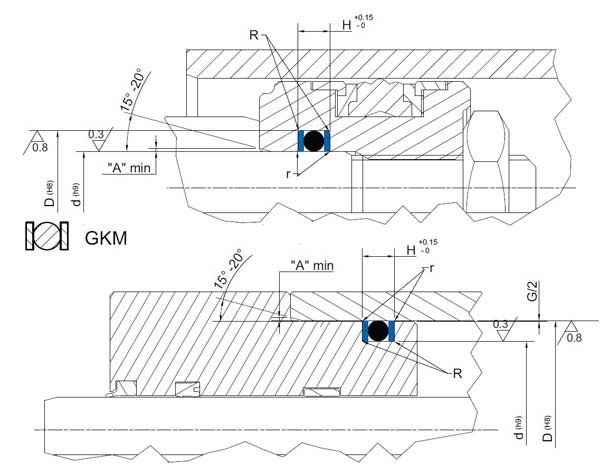

Фотографии и рендеры статического уплотнения GKM — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
