Уплотнение D-Ring Caterpillar
D-Ring Caterpillar — статическое уплотнение D-образного сечения, применяемое как сменный элемент в комплектах Caterpillar O-Ring и D-Ring Kit для ремонта гидравлических и механических узлов.
Описание D-Ring Caterpillar
D-Ring Caterpillar — уплотнительное кольцо D-образного сечения, предназначенное для замены в ремонтных комплектах Caterpillar, где используются специальные статические уплотнения вместо стандартных круглых O-Ring. Такой профиль применяется в неподвижных соединениях, крышках, корпусных деталях, гидравлических узлах и сервисных комплектах тяжелой техники.
В отличие от классического O-Ring, D-Ring имеет плоскую опорную сторону и округлую рабочую часть. Такая геометрия помогает уплотнению стабильнее располагаться в посадочной канавке, снижает риск перекручивания при монтаже и обеспечивает более контролируемое обжатие между сопрягаемыми поверхностями.
Основная задача D-Ring — создать надежную статическую герметизацию в узле и сохранить форму при длительном сжатии. Плоская часть профиля работает как опорная зона, а радиусная поверхность обеспечивает плотный контакт с ответной деталью. Это особенно полезно в соединениях, где обычное круглое кольцо может смещаться, проворачиваться или неравномерно деформироваться.
Уплотнения D-Ring Caterpillar чаще всего изготавливаются из NBR. Нитрильный каучук хорошо совместим с минеральными маслами, гидравлическими жидкостями, смазками и стандартными рабочими средами строительной, карьерной, дорожной и промышленной техники.
Такие кольца применяются при ремонте узлов Caterpillar, восстановлении гидравлических соединений, обслуживании корпусов, крышек, фланцев, клапанных блоков и других неподвижных соединений. При подборе важно сверять не только внешний и внутренний диаметр, но и форму сечения, высоту профиля и оригинальный номер комплекта.
D-Ring может использоваться как замена оригинального элемента из ремкомплекта, если совпадают посадочные размеры, материал, температурный диапазон и условия эксплуатации. Неправильная замена на обычный O-Ring без проверки геометрии канавки может привести к перекосу, недостаточному обжатию или утечке.
Технические характеристики D-Ring
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | статическое уплотнение | -40°C…+100°C | по условиям узла | ремкомплекты Caterpillar, крышки, корпуса, фланцы, гидравлические соединения |
Преимущества D-Ring Caterpillar
- D-образное сечение стабильнее располагается в посадочной канавке
- снижает риск перекручивания по сравнению с круглым O-Ring
- плоская опорная часть помогает контролировать обжатие профиля
- подходит для статической герметизации корпусных и фланцевых соединений
- используется как сменный элемент в комплектах Caterpillar O-Ring и D-Ring Kit
- NBR совместим с маслами, смазками и гидравлическими жидкостями
- удобен для ремонта строительной, дорожной и карьерной техники
- помогает восстановить герметичность узла без замены всей сборки
Аналоги и взаимозаменяемость D-Ring
D-Ring Caterpillar подбирается по внутреннему диаметру, наружному диаметру, высоте профиля, форме сечения, материалу и номеру ремонтного комплекта. При замене важно учитывать, что D-образное кольцо не всегда можно корректно заменить обычным O-Ring без проверки посадочной канавки.
В зависимости от каталога и поставщика профиль может обозначаться как D-Ring, Caterpillar D-Ring, D-Ring Kit Refill, D-shaped seal или специальное статическое уплотнение для ремкомплектов CAT.

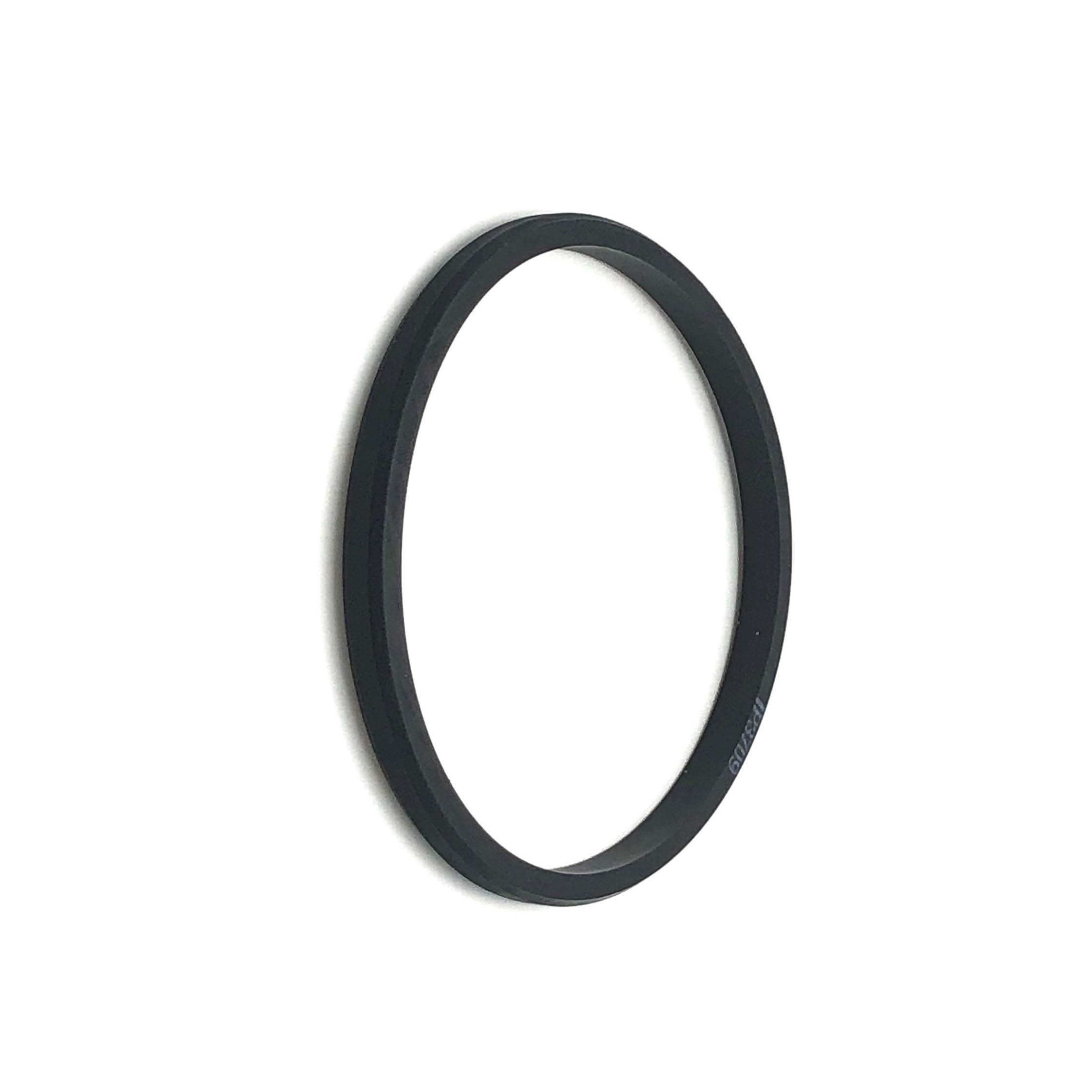

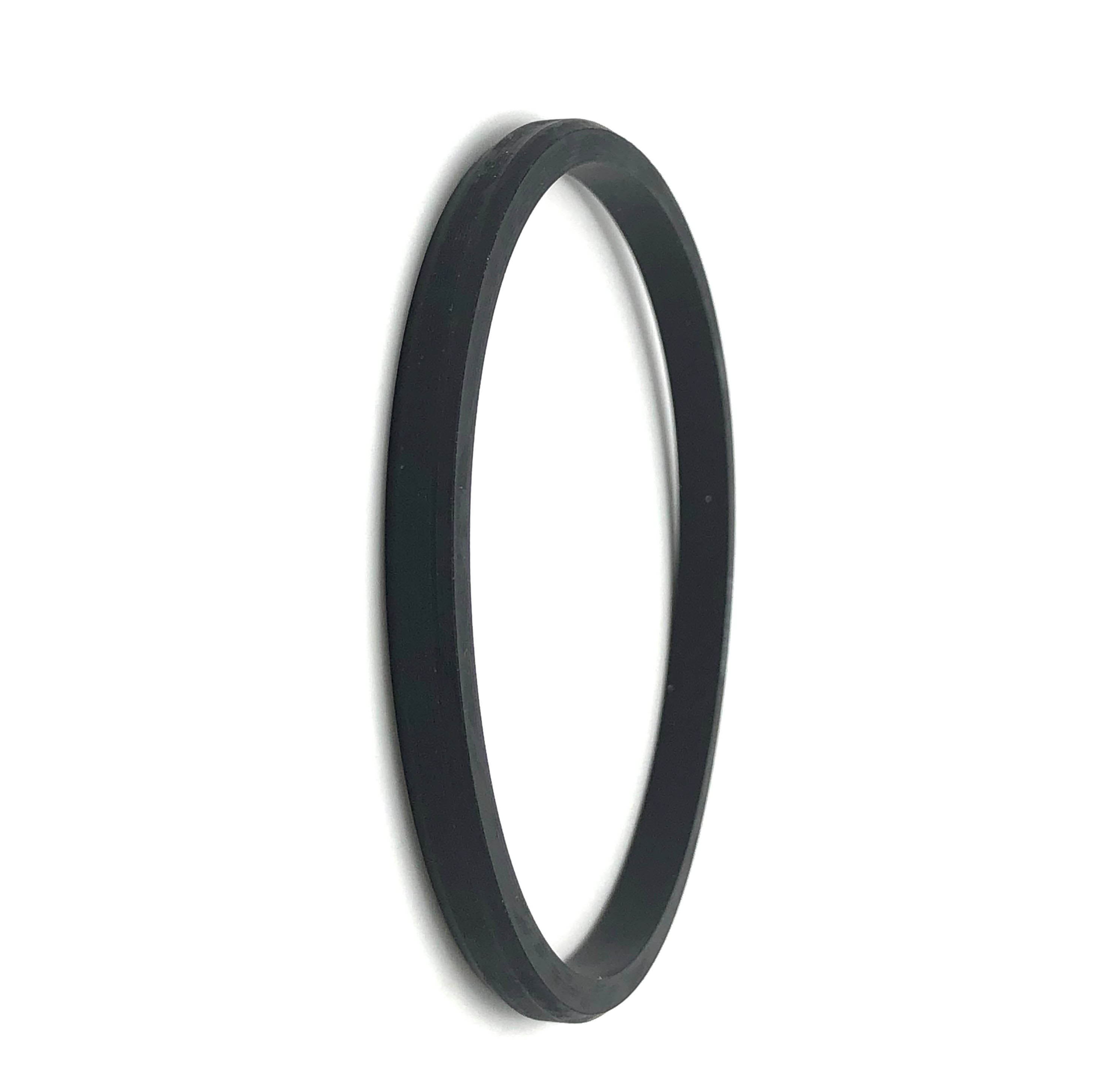

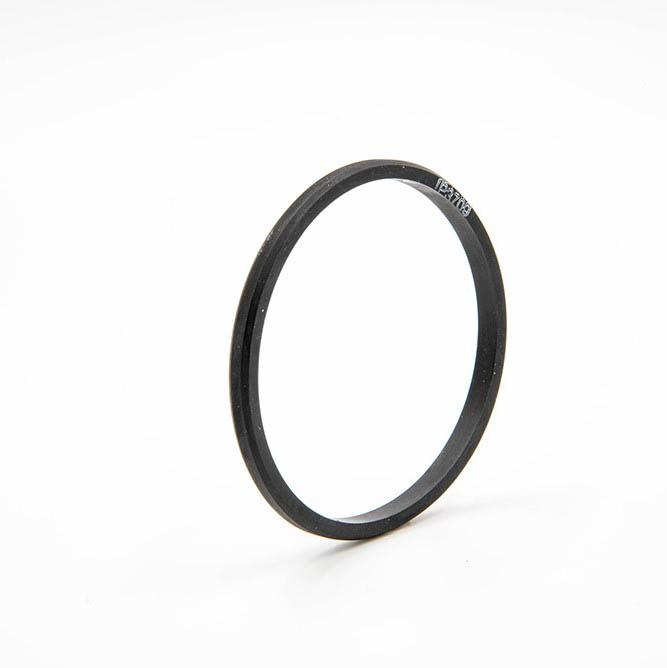

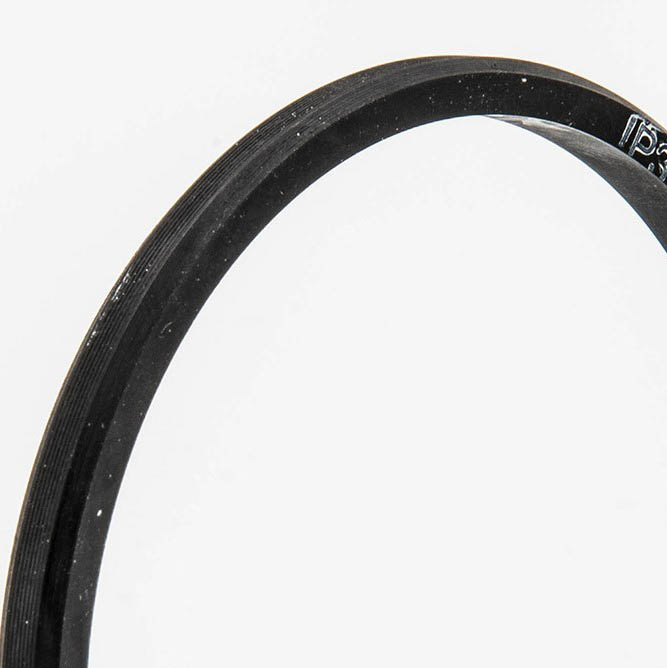

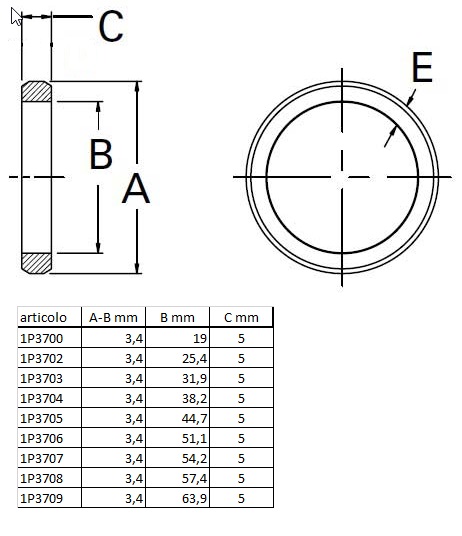

Фотографии и рендеры статическое уплотнение DRING
Фотографии и рендеры статического уплотнения DRING — форма сечения, посадочная геометрия и визуальное сравнение профиля для быстрого подбора размеров по таблице.
