Поршневое уплотнение TSE/NWO/KR
TSE/NWO/KR (MD-WRR) — одностороннее резинотканевое поршневое уплотнение со стопорным пластиковым кольцом для установки в открытые канавки гидроцилиндров.
Описание TSE/NWO/KR
TSE/NWO/KR (MD-WRR) является модификацией уплотнения TSE/NWO и выполнено из такого же резинотканевого материала. Основное отличие конструкции заключается в наличии дополнительного пластикового стопорного кольца, которое предотвращает смещение и выскальзывание профиля при установке в открытые канавки.
Такое решение особенно востребовано в гидроцилиндрах, где конструкция поршня не позволяет использовать классическую закрытую посадку. Стопорное кольцо надежно фиксирует уплотнение в посадочном месте и обеспечивает стабильную работу даже при вибрациях и переменных нагрузках.
Резинотканевая основа профиля обеспечивает хорошую устойчивость к износу, механическим нагрузкам и загрязненной рабочей среде. По сравнению с классическими полиуретановыми уплотнениями профиль лучше работает на изношенных поверхностях и дольше сохраняет герметичность.
Уплотнения данного типа широко применяются в мобильной гидравлике, лесозаготовительной технике, гидроманипуляторах и цилиндрах спецтехники, где присутствуют высокие ударные нагрузки и сложные условия эксплуатации.
Конструкция TSE/NWO/KR позволяет существенно упростить монтаж и повысить надежность фиксации уплотнения в открытых посадочных канавках.
Технические характеристики
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | до 25 МПа / 250 bar | стопорное кольцо для открытых канавок |
Преимущества TSE/NWO/KR
- возможность установки в открытые канавки
- пластиковое стопорное кольцо предотвращает выскальзывание
- устойчивость к вибрациям и ударным нагрузкам
- резинотканевый материал хорошо работает по изношенным поверхностям
- повышенная надежность фиксации уплотнения
- длительный ресурс в тяжелых условиях эксплуатации
Аналоги и взаимозаменяемость
TSE/NWO/KR подбирается по размерам посадочной канавки и условиям эксплуатации. Используется как специализированное решение для гидроцилиндров с открытыми посадочными местами.

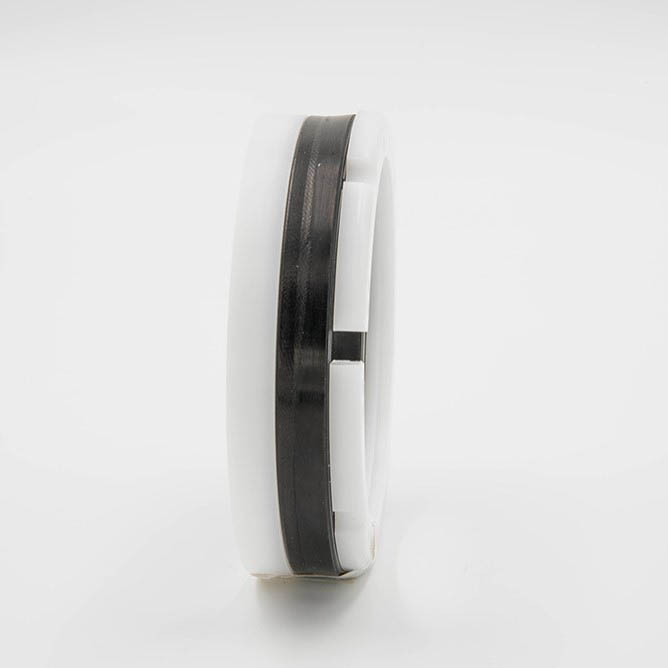

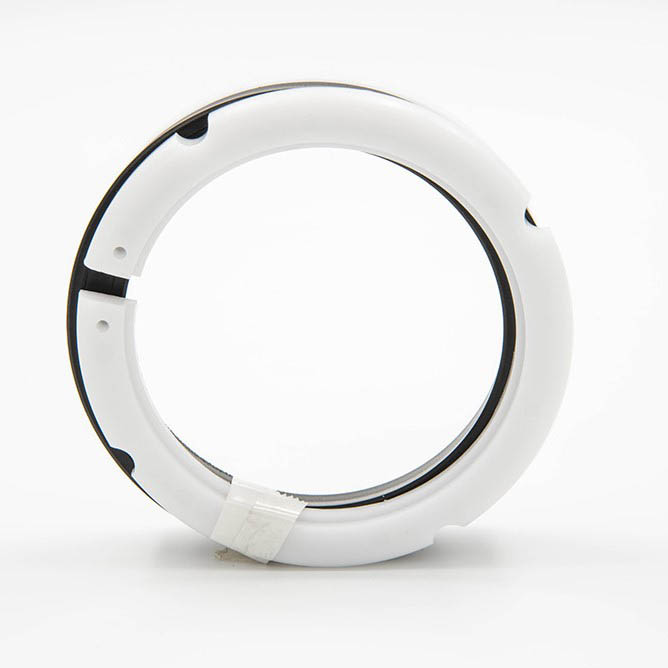

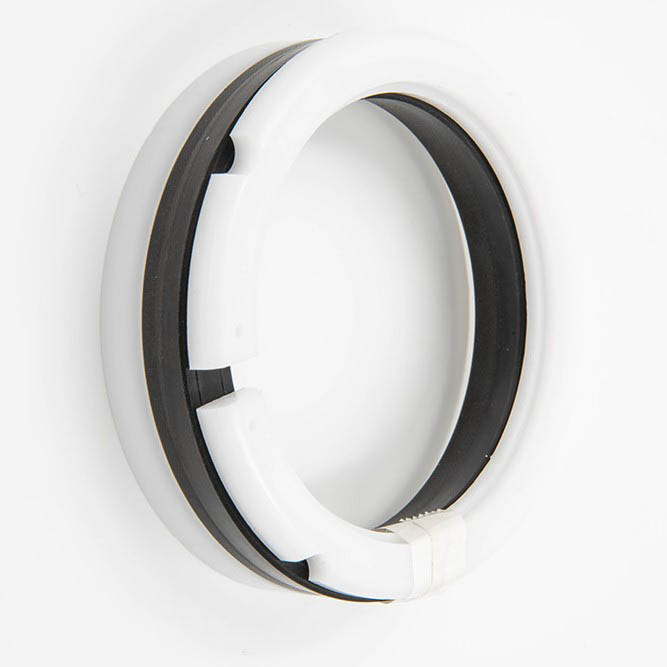

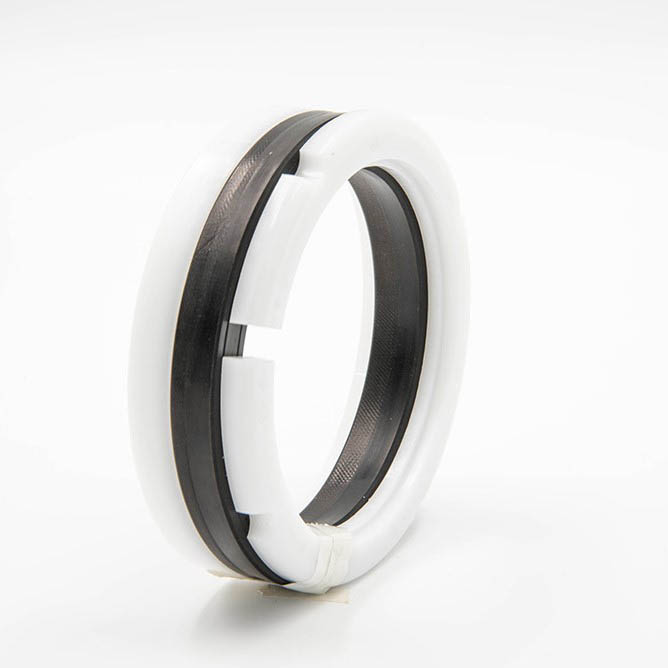

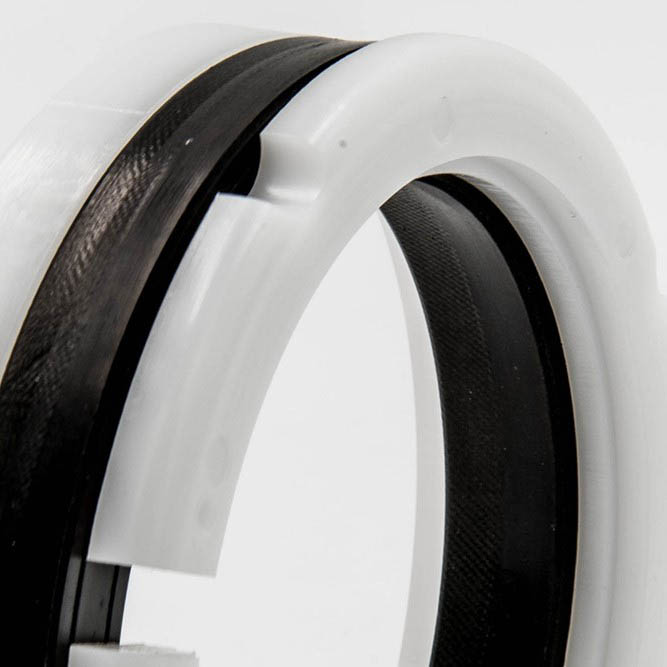

Фотографии и рендеры поршневое гидравлическое уплотнение TSE-NWO-KR
Фотографии и рендеры поршневого гидравлического уплотнения TSE-NWO-KR — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
