Поршневое уплотнение TSE/NEO/KR
TSE/NEO/KR — одностороннее резинотканевое поршневое уплотнение с кольцом противовыдавливания для гидроцилиндров с повышенными нагрузками.
Описание TSE/NEO/KR
TSE/NEO/KR является развитием серии TSE/NWO/KR и выполнено из прочного резинотканевого материала, рассчитанного на тяжелые режимы эксплуатации гидроцилиндров.
Основное отличие данного профиля заключается в том, что вместо направляющего кольца здесь используется полноценное кольцо противовыдавливания. Такое решение позволяет значительно повысить устойчивость уплотнения к экструзии при повышенных давлениях и переменных нагрузках.
Кольцо противовыдавливания защищает рабочую кромку уплотнения от деформации и выдавливания в радиальный зазор, особенно при наличии ударных нагрузок и нестабильной геометрии цилиндра.
Резинотканевая основа обеспечивает высокую механическую прочность, устойчивость к истиранию и хорошую работу по изношенным поверхностям. Благодаря этому профиль широко применяется в тяжелой мобильной гидравлике, спецтехнике и гидроцилиндрах промышленного оборудования.
Конструкция TSE/NEO/KR хорошо подходит для эксплуатации в условиях вибраций, загрязнений и высоких механических нагрузок, где требуется повышенный ресурс уплотнения и стабильная герметизация.
Технические характеристики
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 25 МПа / 250 bar | кольцо противовыдавливания |
| Viton / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 25 МПа / 250 bar | повышенная термостойкость |
Преимущества TSE/NEO/KR
- высокая устойчивость к выдавливанию в зазор
- кольцо противовыдавливания повышает ресурс уплотнения
- резинотканевый материал устойчив к истиранию
- хорошая работа по изношенным поверхностям
- подходит для тяжелой мобильной гидравлики
- стабильная работа при ударных нагрузках и вибрациях
Аналоги и взаимозаменяемость
TSE/NEO/KR применяется в гидроцилиндрах тяжелой техники и промышленной гидравлики. Подбор осуществляется по посадочным размерам, рабочему давлению и величине радиального зазора.

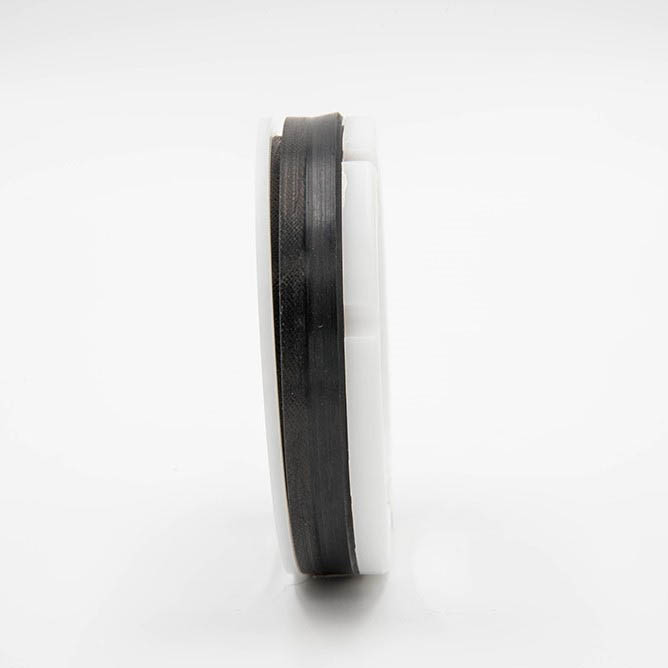

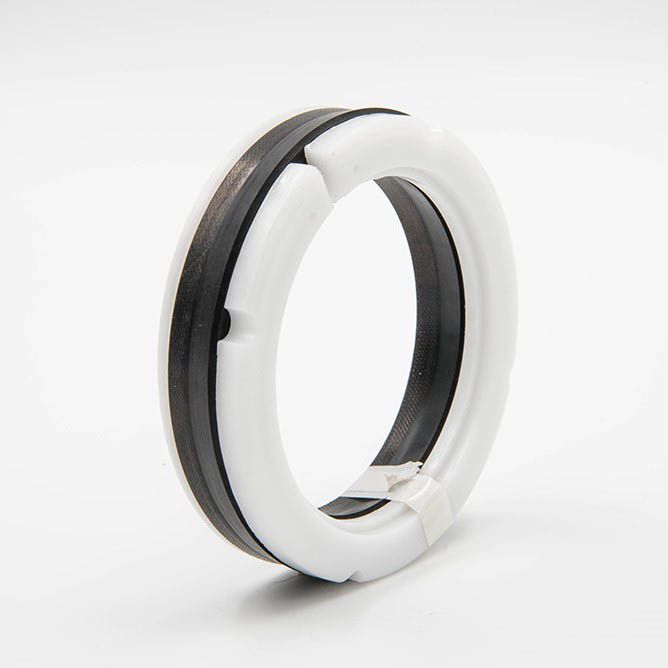

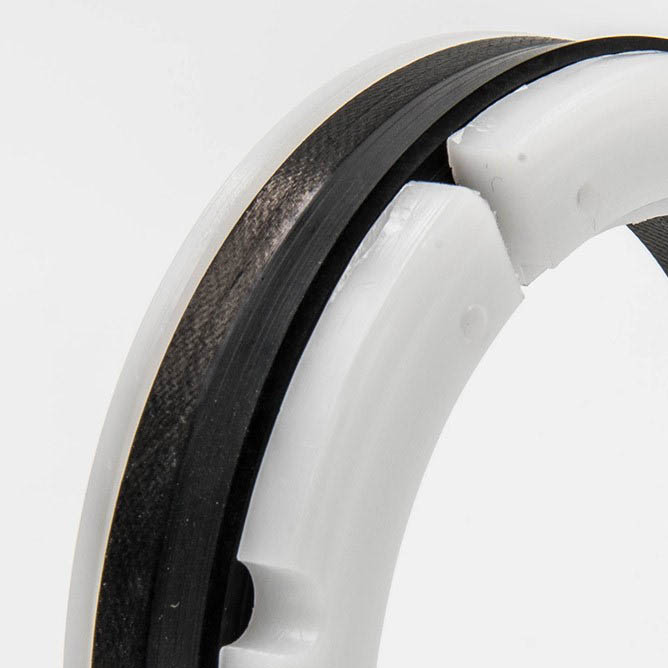

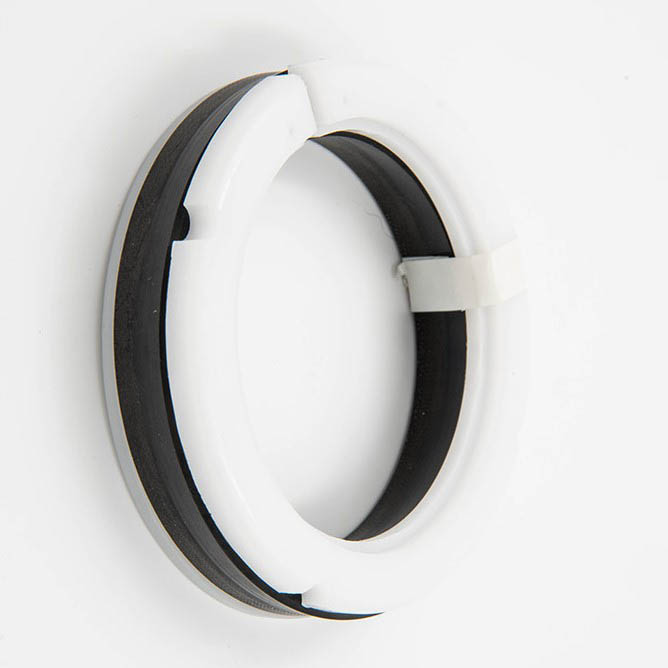

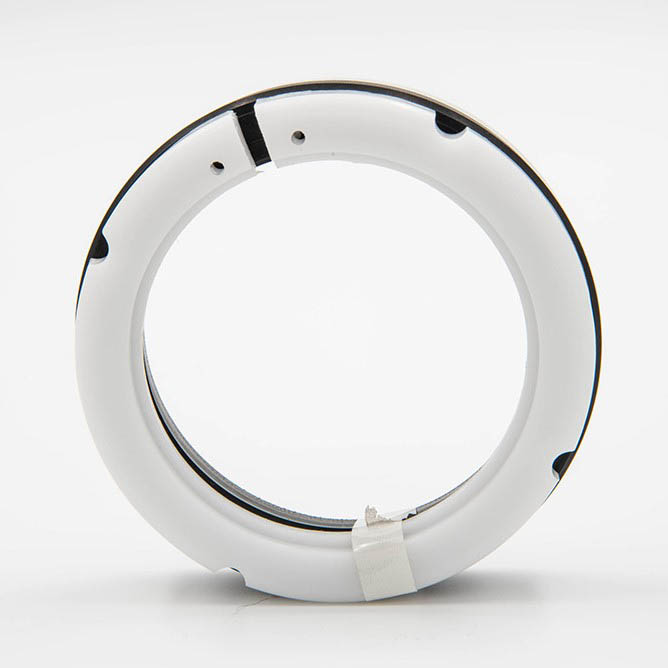

Фотографии и рендеры поршневое гидравлическое уплотнение TSE-NEO-KR
Фотографии и рендеры поршневого гидравлического уплотнения TSE-NEO-KR — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
