Поршневое уплотнение TSE/AE для гидроцилиндров
TSE/AE — компактное одностороннее резинотканевое поршневое уплотнение с кольцом противовыдавливания для работы в гидроцилиндрах промышленного оборудования.
Описание поршневого уплотнения TSE/AE
TSE/AE является односторонним поршневым уплотнением компактного типа, выполненным из резинотканевого материала. Конструкция профиля дополнительно оснащена кольцом противовыдавливания, которое стабилизирует работу уплотнения при повышенных давлениях.
Основной рабочий элемент выполнен из прочного резинотканевого материала, устойчивого к истиранию и механическим нагрузкам. Благодаря этому уплотнение хорошо работает в промышленной гидравлике и оборудовании с продолжительными рабочими циклами.
Кольцо противовыдавливания предотвращает деформацию рабочей кромки и снижает риск экструзии материала в зазоры при высоком давлении. Такое решение значительно увеличивает срок службы уплотнения и улучшает стабильность герметизации.
Компактная конструкция TSE/AE позволяет использовать уплотнение в ограниченных монтажных пространствах, где невозможно применение массивных многокомпонентных профилей.
Уплотнение широко применяется в гидроцилиндрах мобильной техники, прессовом оборудовании, станочной гидравлике и промышленной автоматике.
Технические характеристики уплотнения
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 25 МПа / 250 bar | стандартное промышленное исполнение с кольцом противовыдавливания |
| Viton / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 40 МПа / 400 bar | исполнение для высоких температур и агрессивных сред |
Преимущества TSE/AE
- компактная конструкция для ограниченных монтажных пространств
- кольцо противовыдавливания повышает устойчивость к экструзии
- резинотканевый материал устойчив к износу и нагрузкам
- стабильная работа при длительных циклах эксплуатации
- подходит для промышленной и мобильной гидравлики
- увеличенный ресурс по сравнению с классическими компактными профилями
Аналоги и взаимозаменяемость TSE/AE
Уплотнение TSE/AE подбирается по размерам посадочной канавки, рабочему давлению и типу гидросистемы. Используется как компактное решение для гидроцилиндров с ограниченным монтажным пространством.

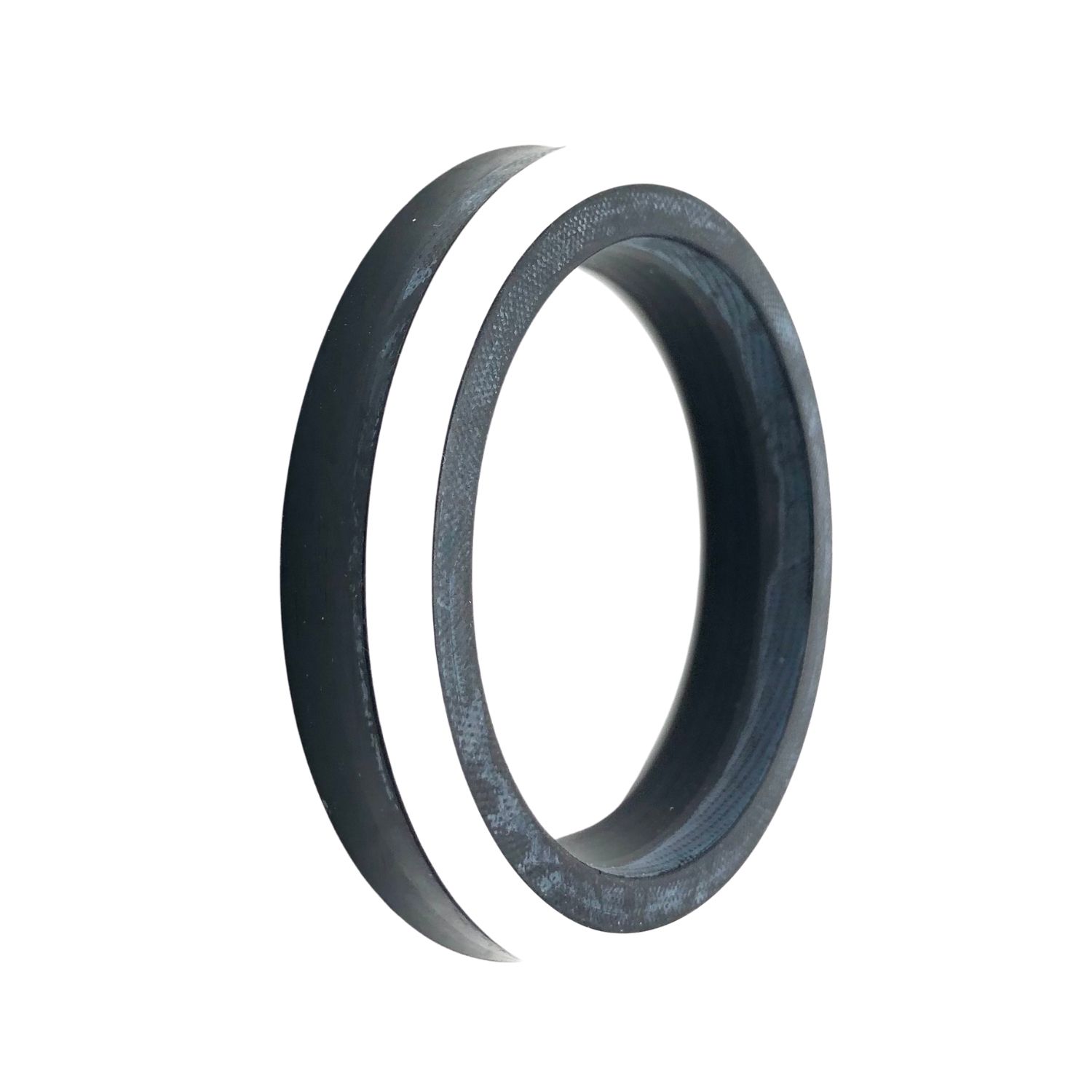

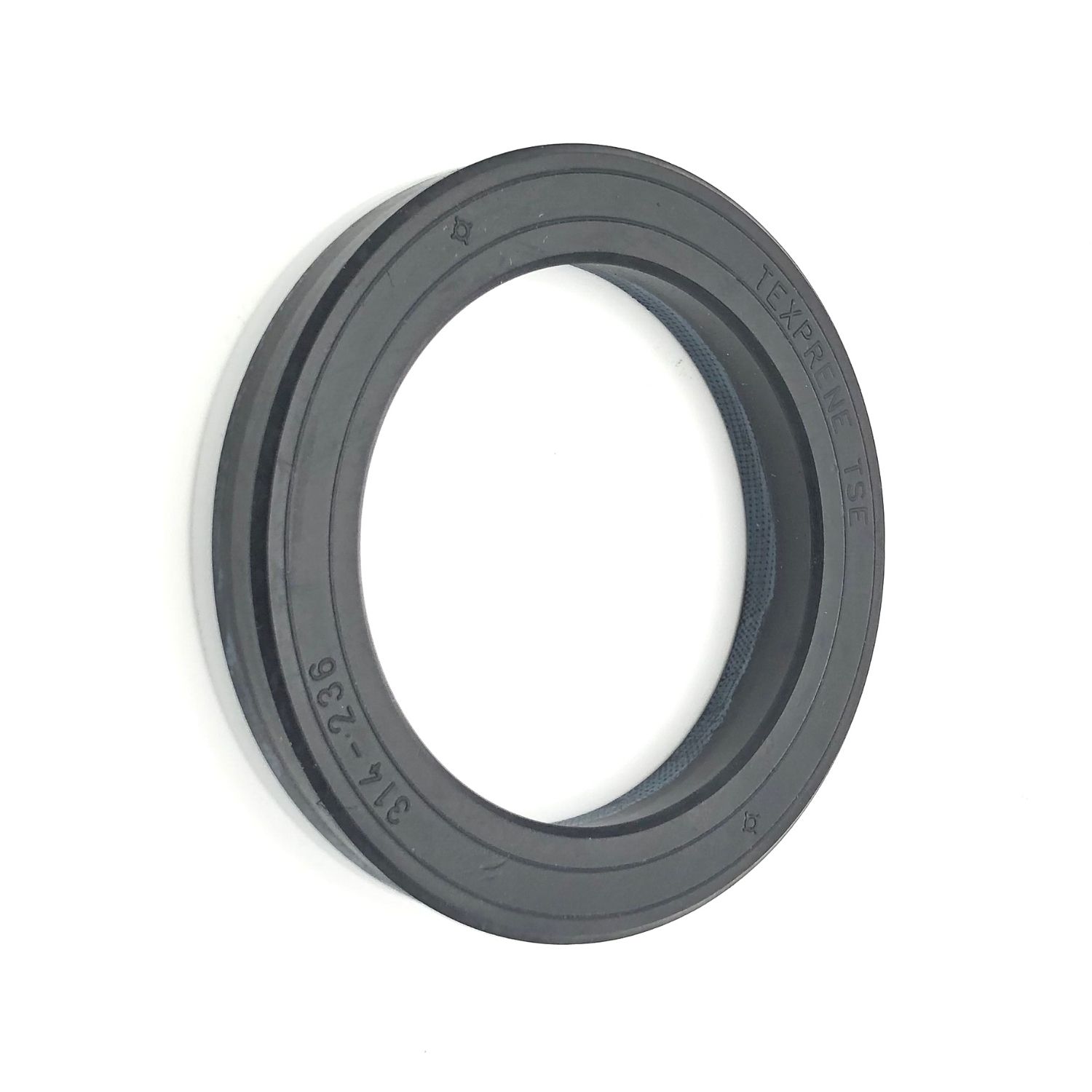

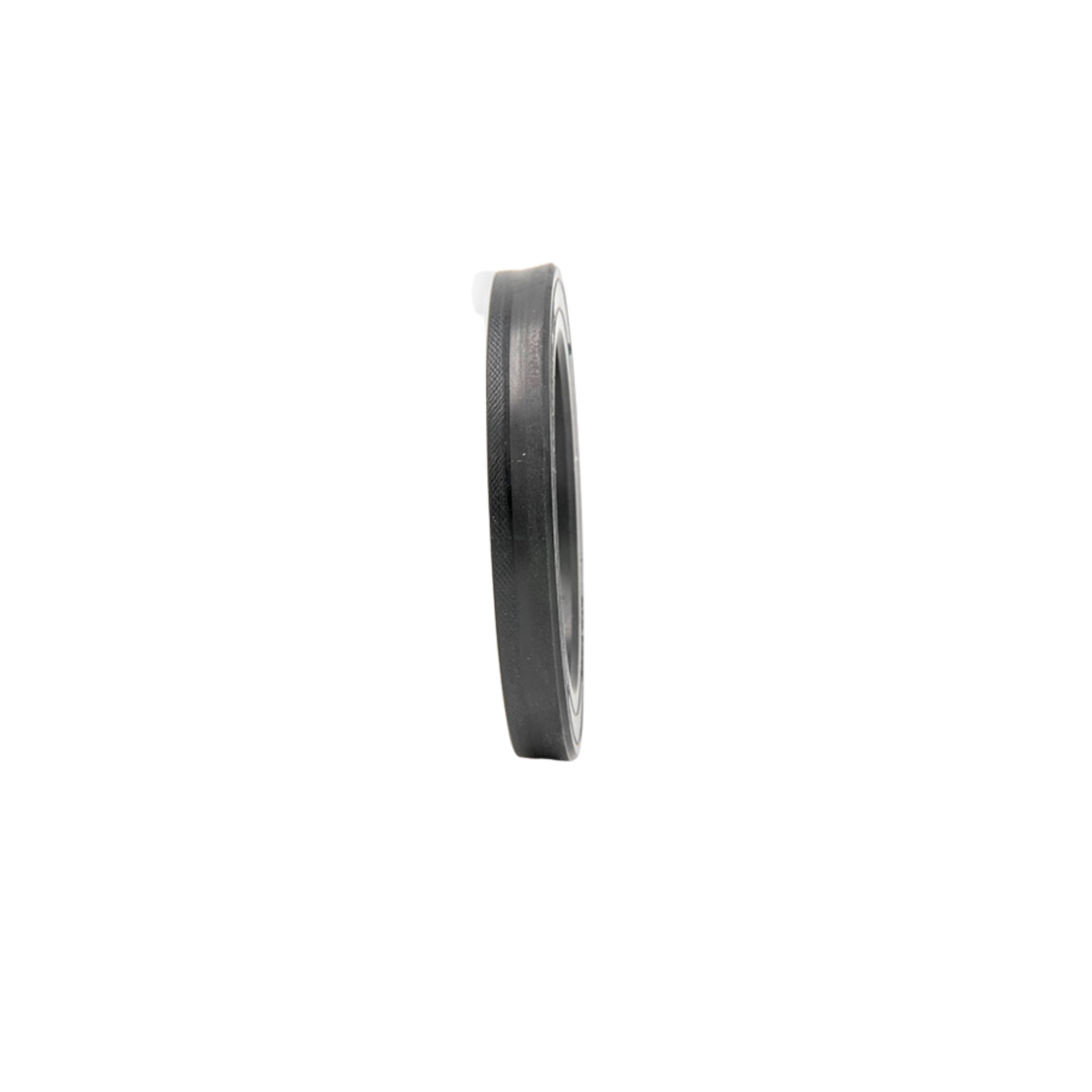

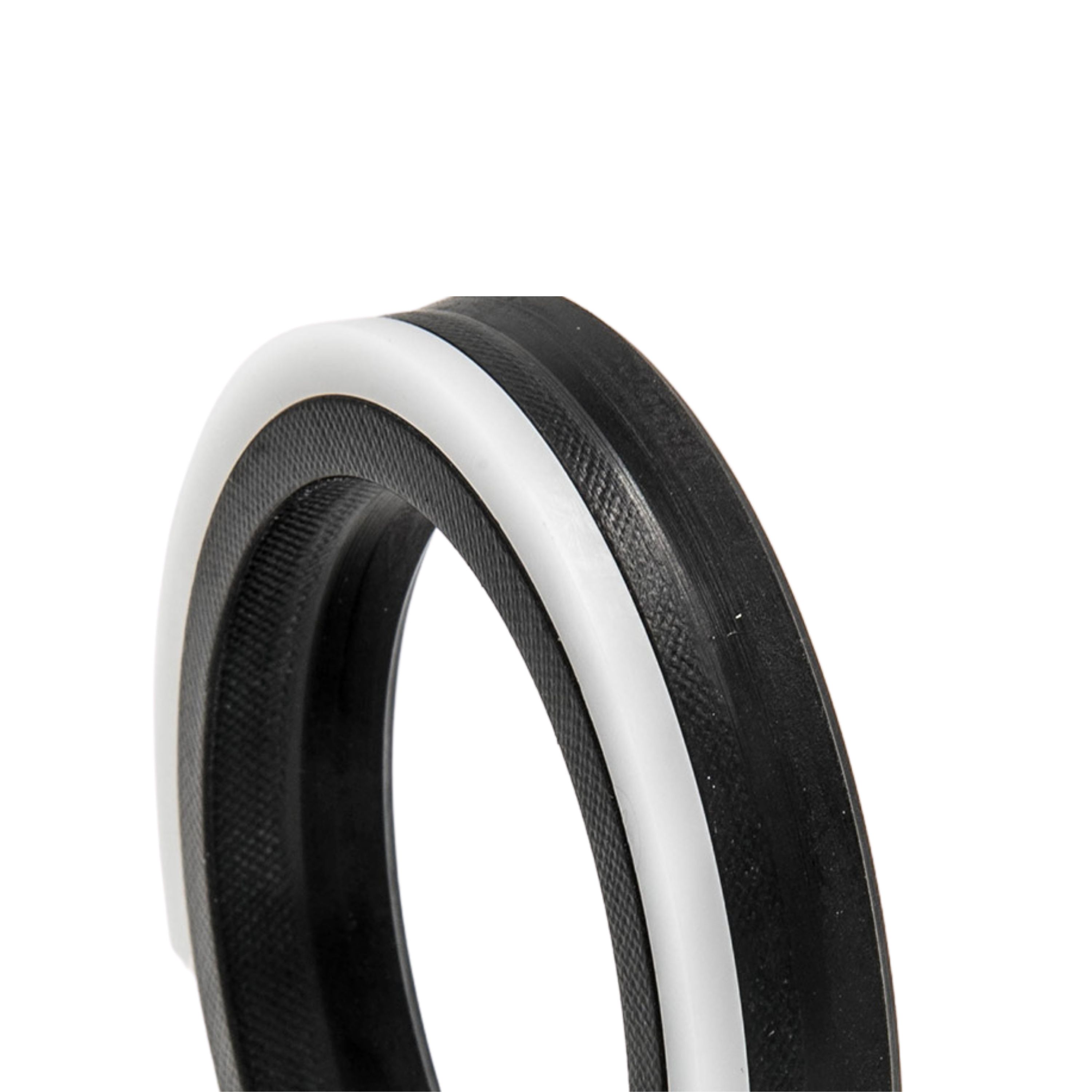

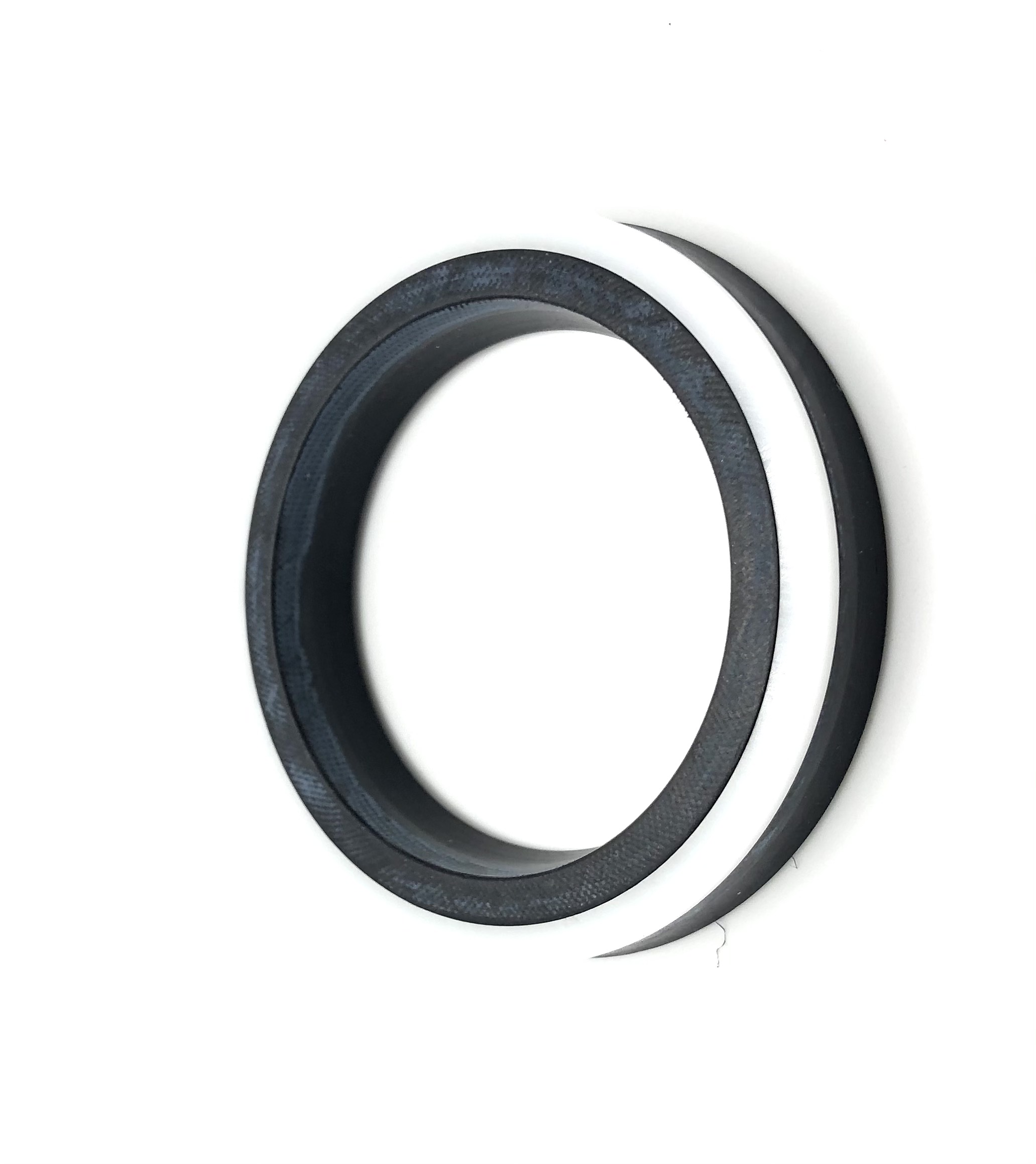

Фотографии и рендеры поршневое гидравлическое уплотнение TSE-AE
Фотографии и рендеры поршневого гидравлического уплотнения TSE-AE — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
