Поршневое уплотнение TEOL/8
TEOL/8 — компактное резинотканевое поршневое уплотнение с защитой от экструзии для гидроцилиндров высокого давления и тяжелого промышленного оборудования.
Описание TEOL/8
TEOL/8 представляет собой компактное поршневое уплотнение, состоящее из двух основных элементов: уплотнительного кольца из резинотканевого материала и жесткого защитного кольца противовыдавливания.
Рабочий уплотнительный элемент выполнен из прочной прорезиненной ткани, обеспечивающей высокую стойкость к износу, ударным нагрузкам и работе по поверхностям с повышенной шероховатостью.
Дополнительное базовое кольцо выполняет функцию защиты от экструзии и предотвращает выдавливание уплотнения в радиальный зазор при работе под высоким давлением.
Благодаря компактной конструкции TEOL/8 широко применяется в цилиндрах двустороннего действия, где важно минимизировать монтажную высоту и обеспечить стабильную работу при высоких нагрузках.
Уплотнение особенно востребовано в тяжелой промышленной гидравлике, прессовом оборудовании и гидроцилиндрах, работающих в условиях длительных циклов и высоких усилий.
Технические характеристики
| Материал | Скорость | Температура | Давление | Особенности |
|---|---|---|---|---|
| Viton / Fabric | до 0.5 м/с | -30°C…+120°C | до 40 МПа / 400 bar | кольцо противовыдавливания |
Преимущества TEOL/8
- высокая устойчивость к экструзии
- компактная монтажная высота
- стойкость к истиранию и ударным нагрузкам
- стабильная работа при высоком давлении
- подходит для тяжелых режимов эксплуатации
- эффективная работа в гидроцилиндрах двустороннего действия
Применение TEOL/8
- гидравлические цилиндры высокого давления
- ковочные и инжекционные прессы
- прессы для выдавливания металла
- тяжелая промышленная гидравлика
- гидрооборудование металлургии
Аналоги и взаимозаменяемость
TEOL/8 подбирается по посадочным размерам, рабочему давлению и конструкции канавки. Используется как компактное решение для тяжелонагруженных гидроцилиндров.

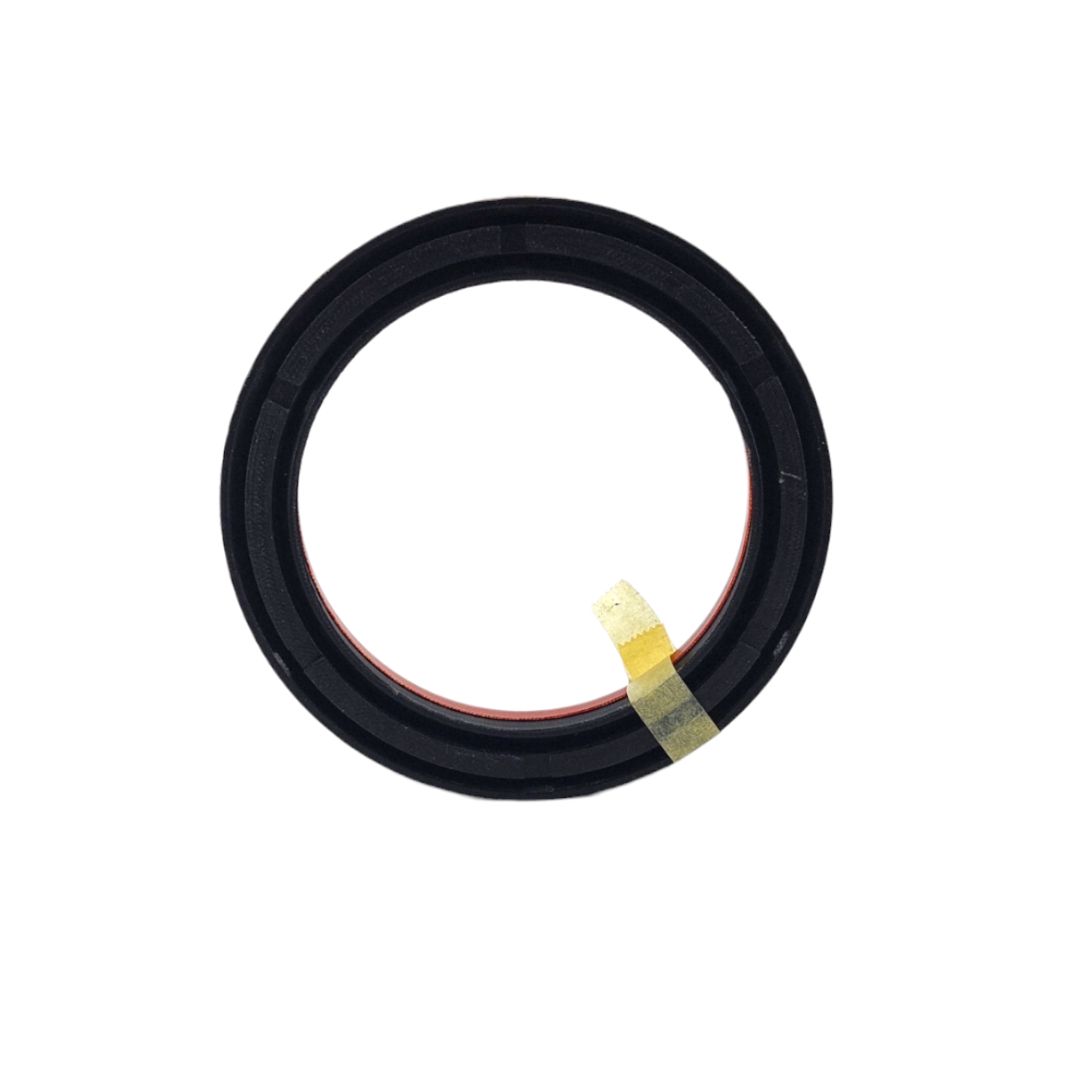

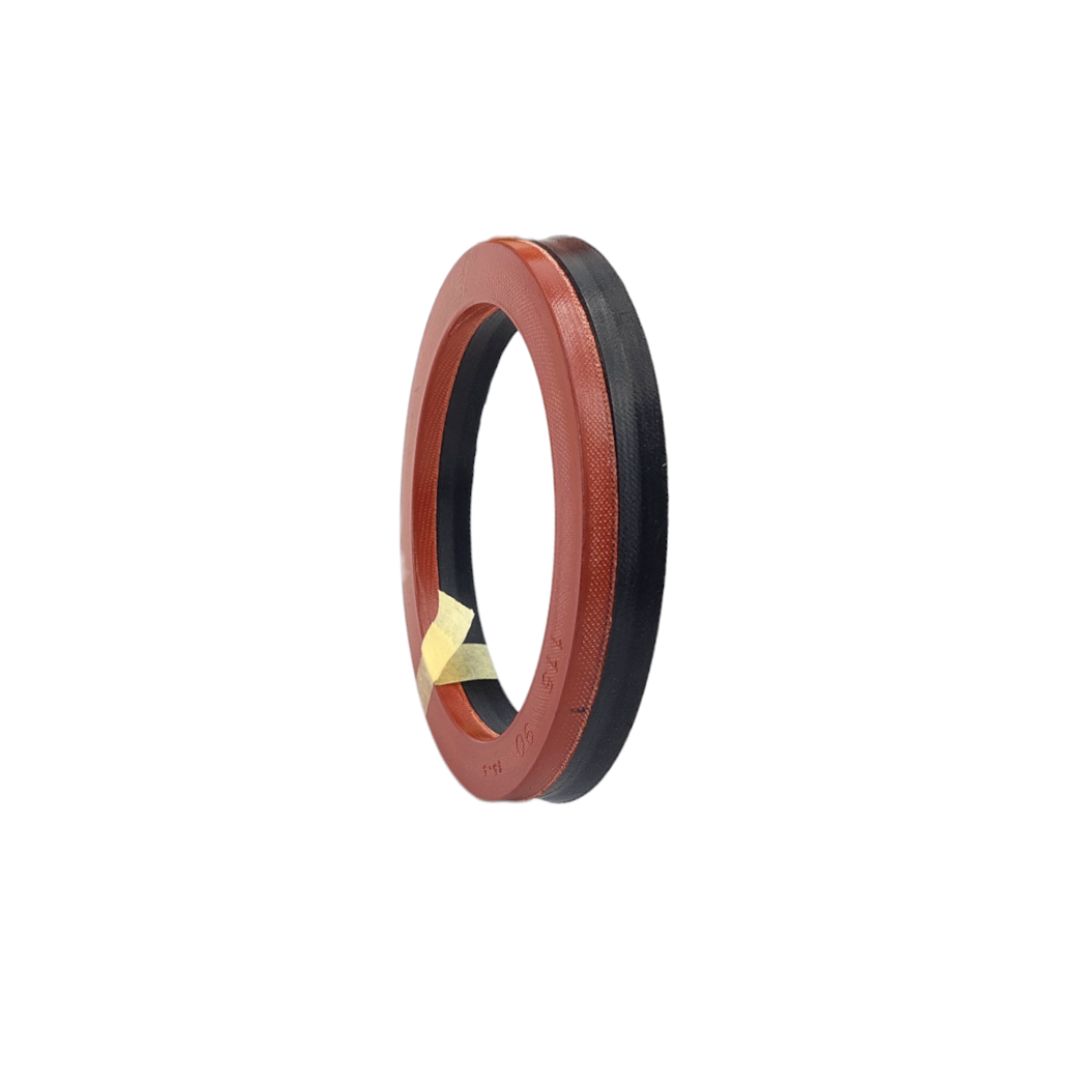

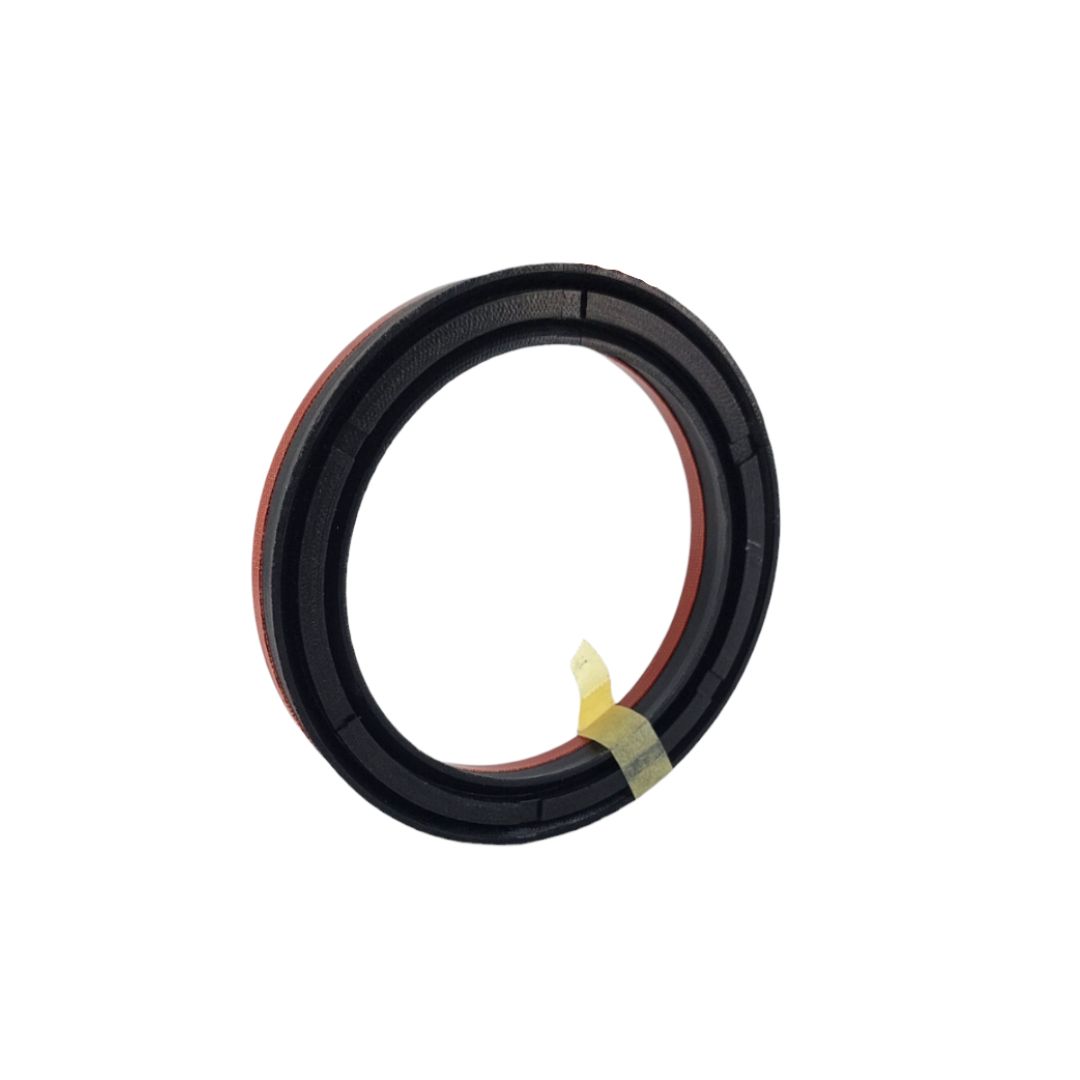

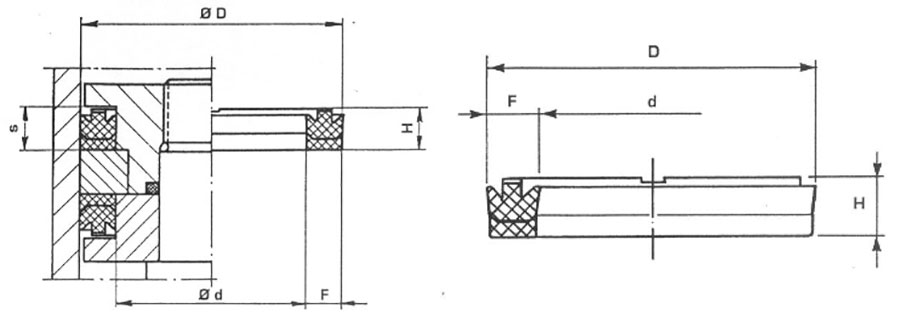

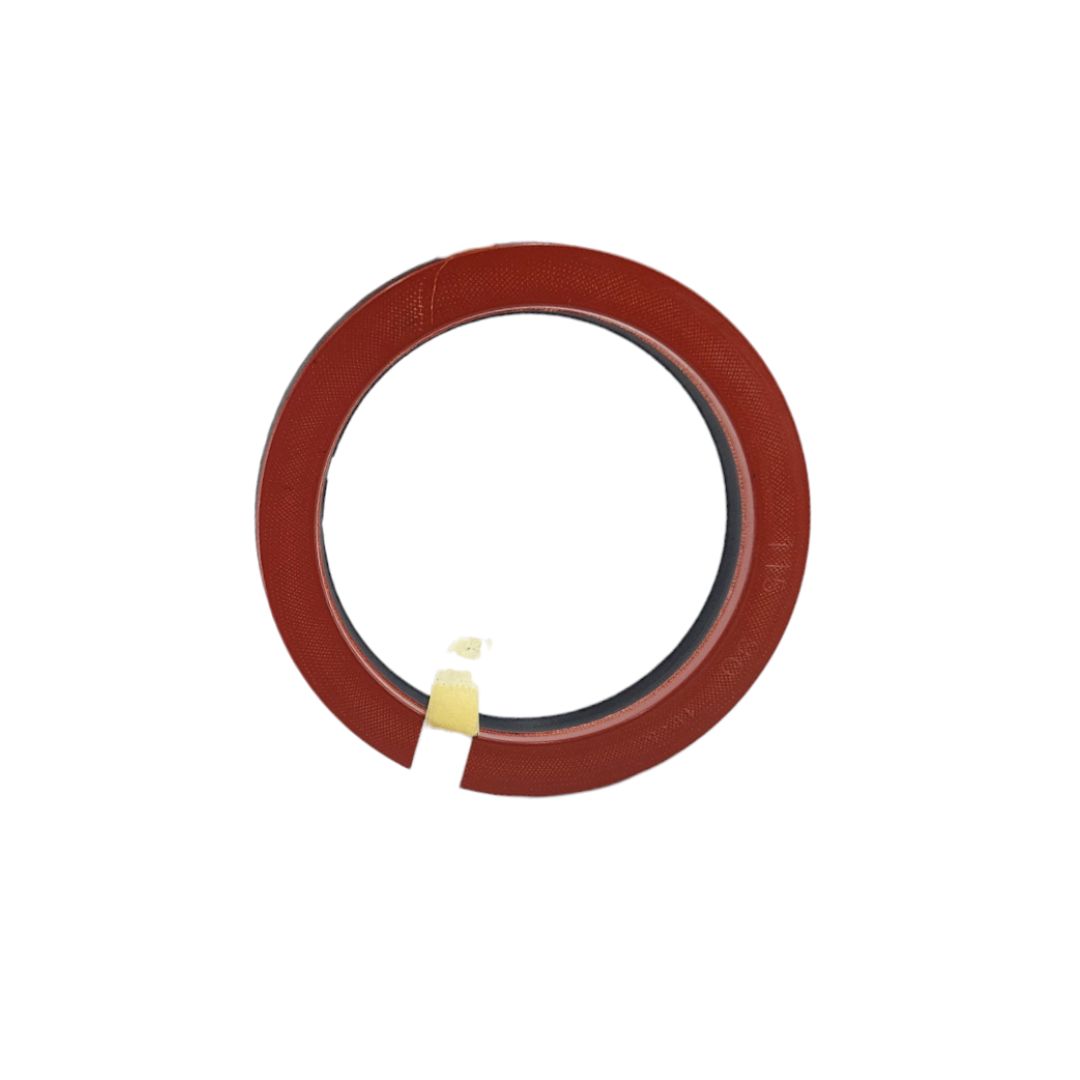

Фотографии и рендеры поршневое гидравлическое уплотнение TEOL-8
Фотографии и рендеры поршневого гидравлического уплотнения TEOL-8 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
