Поршневое уплотнение TEOL/2 для гидроцилиндров
TEOL/2 — одностороннее поршневое уплотнение с каплеобразным профилем, выполненное из резинотканевого материала для надежной работы по изношенным поверхностям гидроцилиндров.
Описание поршневого уплотнения TEOL/2
TEOL/2 относится к односторонним поршневым уплотнениям с характерным каплеобразным профилем рабочей кромки. Конструкция выполнена из резинотканевого материала, который обеспечивает высокую устойчивость к механическим нагрузкам и деформациям.
В отличие от классических полиуретановых U-образных уплотнений, профиль TEOL/2 значительно лучше работает по изношенным поверхностям цилиндра. Резинотканевая структура позволяет уплотнению компенсировать локальные дефекты поверхности и сохранять герметичность даже при частичном износе оборудования.
Каплеобразная геометрия профиля обеспечивает стабильное прилегание рабочей кромки к поверхности цилиндра, снижает риск потери давления и улучшает работу в условиях загрязненной гидравлической среды.
Такие уплотнения широко применяются в промышленной гидравлике, ремонтных гидроцилиндрах, мобильной технике, прессовом оборудовании и станочной гидравлике, где состояние поверхности цилиндра уже не соответствует идеальным параметрам.
TEOL/2 отличается простотой установки, устойчивостью к экструзии и хорошим ресурсом при работе в условиях умеренных скоростей и повышенных нагрузок.
Технические характеристики уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+120°C | до 25 МПа / 250 bar | ремонтные гидроцилиндры, промышленная гидравлика, работа по изношенным поверхностям |
| Viton / Fabric | до 0.5 м/с | -20°C…+200°C | до 25 МПа / 250 bar | высокотемпературная гидравлика и специальные рабочие среды |
Преимущества TEOL/2
- эффективная работа по изношенным поверхностям цилиндра
- каплеобразный профиль обеспечивает стабильную герметизацию
- резинотканевый материал устойчив к деформации и экструзии
- лучше компенсирует дефекты поверхности по сравнению с PU-уплотнениями
- подходит для ремонтной и тяжелой промышленной гидравлики
- простая установка и высокая надежность в эксплуатации
Аналоги и взаимозаменяемость TEOL/2
Уплотнение TEOL/2 подбирается по посадочным размерам, рабочему давлению и типу гидросистемы. Часто применяется как альтернатива классическим резинотканевым поршневым уплотнениям для ремонта изношенных цилиндров.

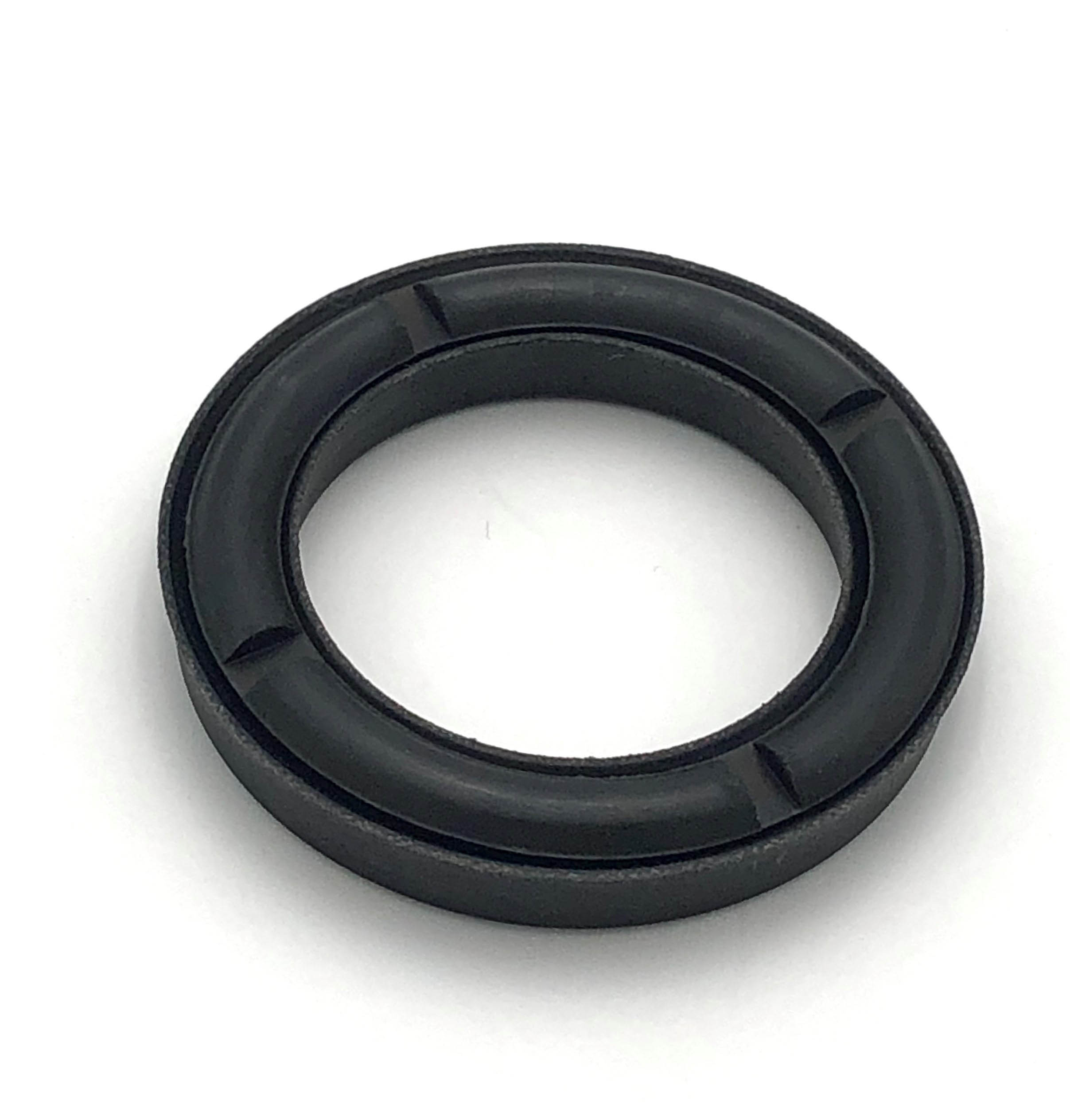

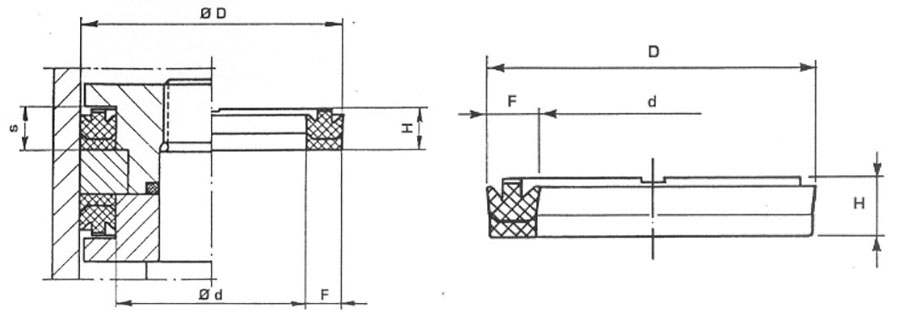

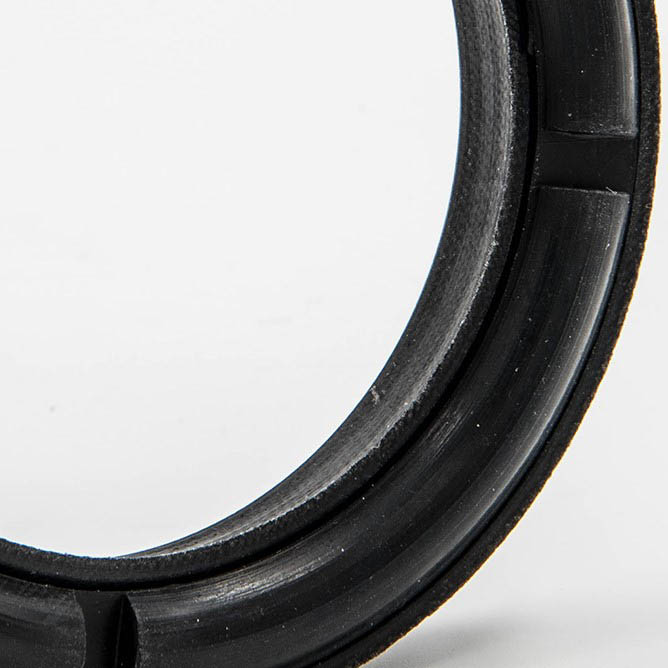

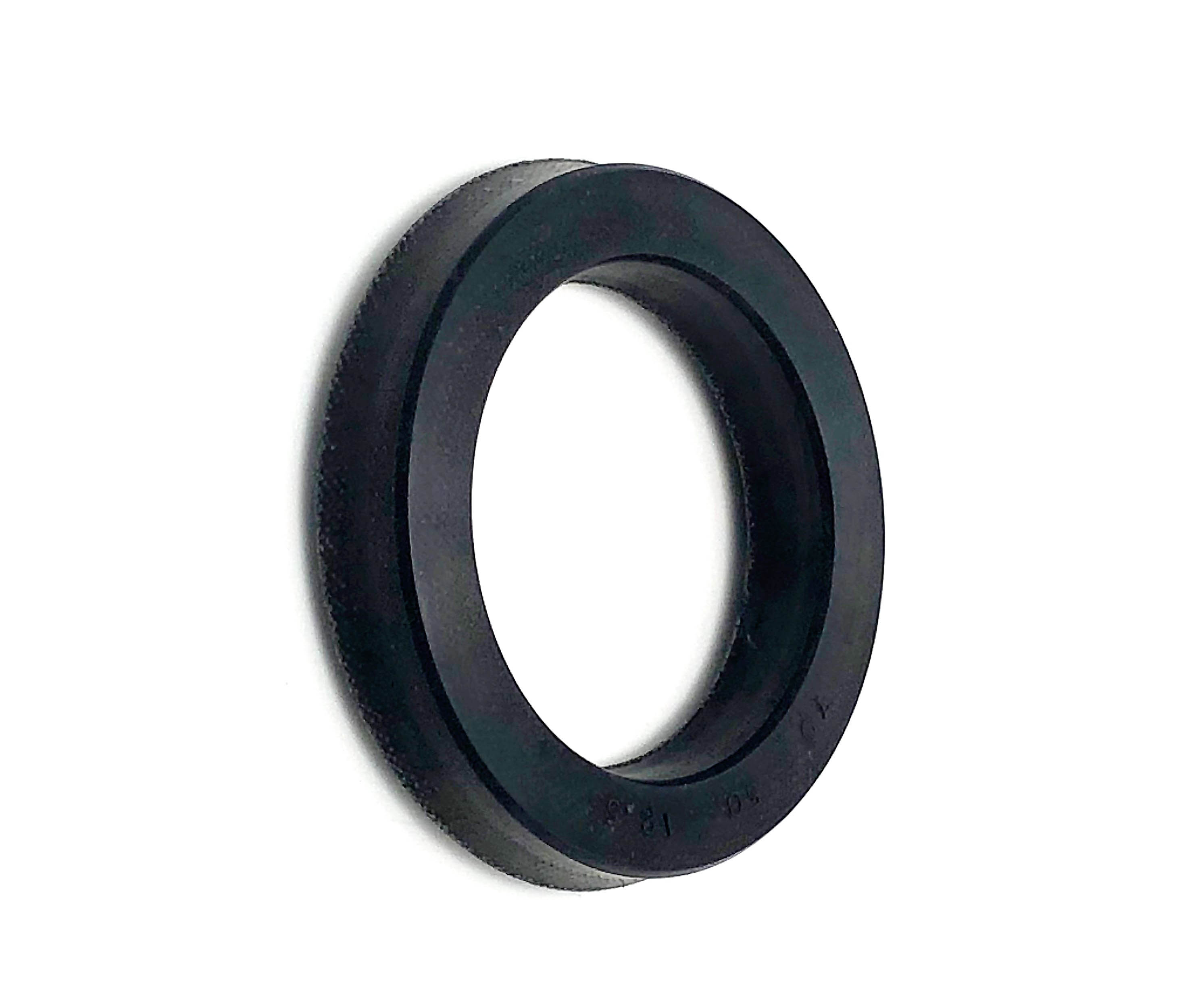

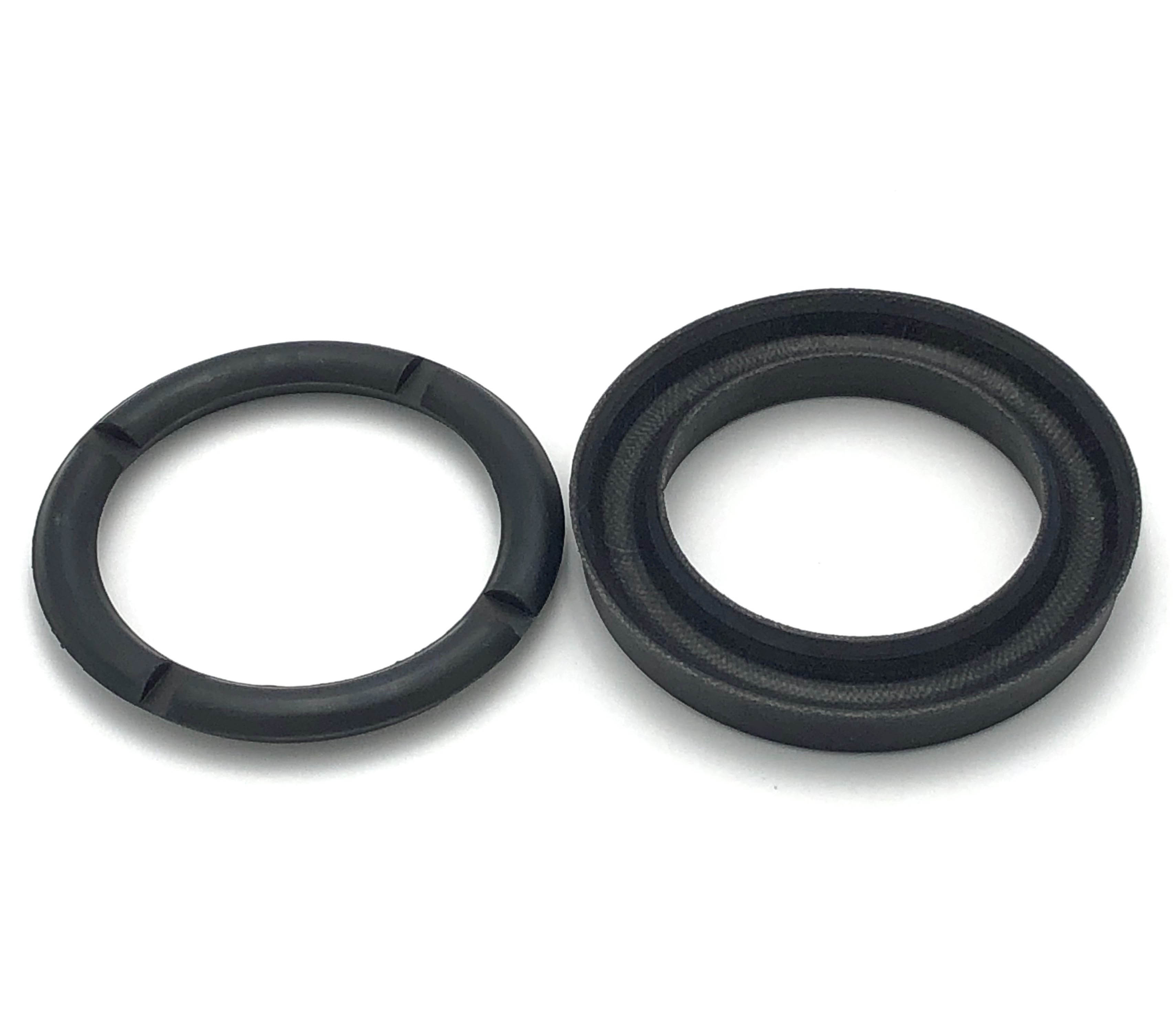

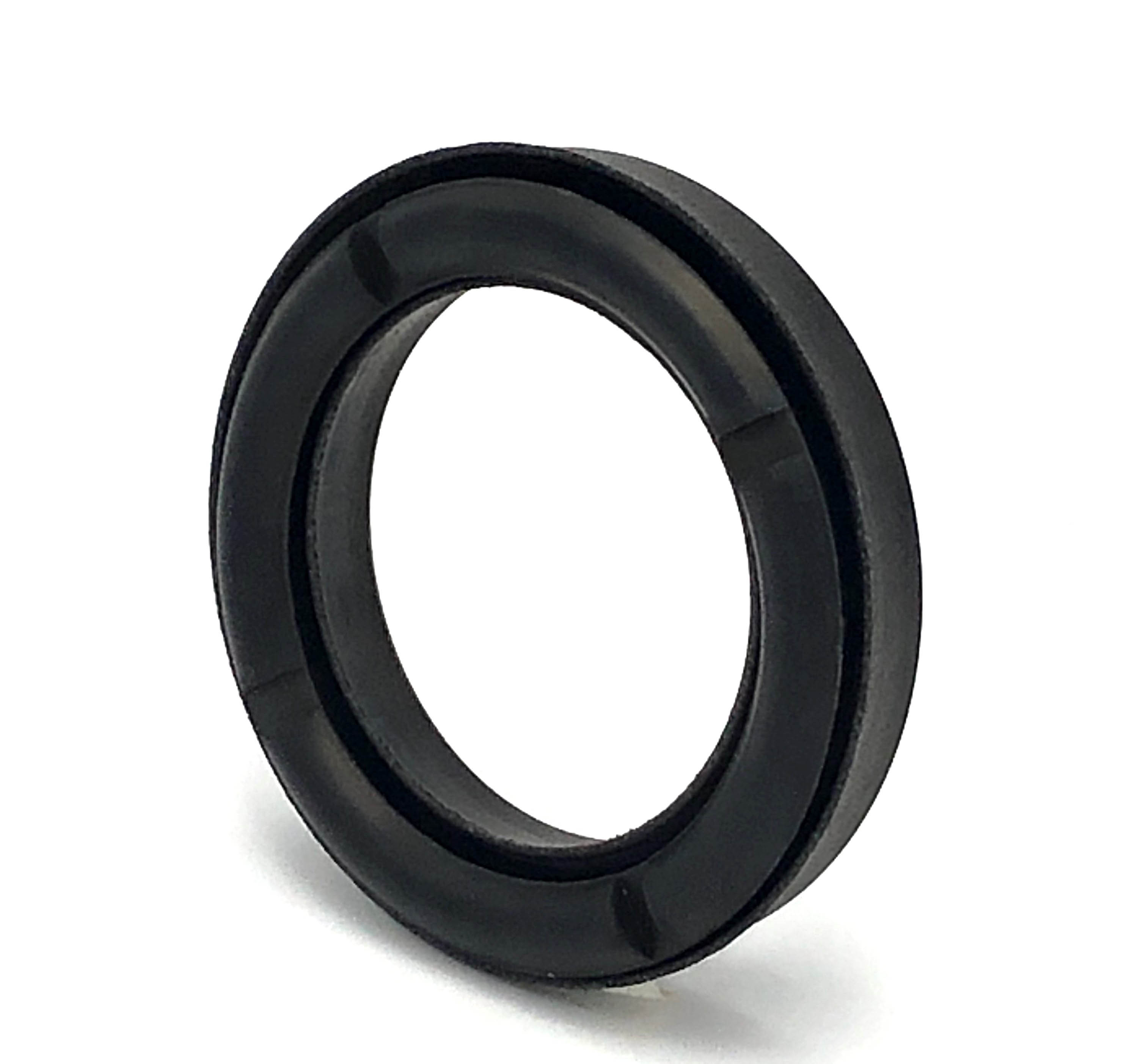

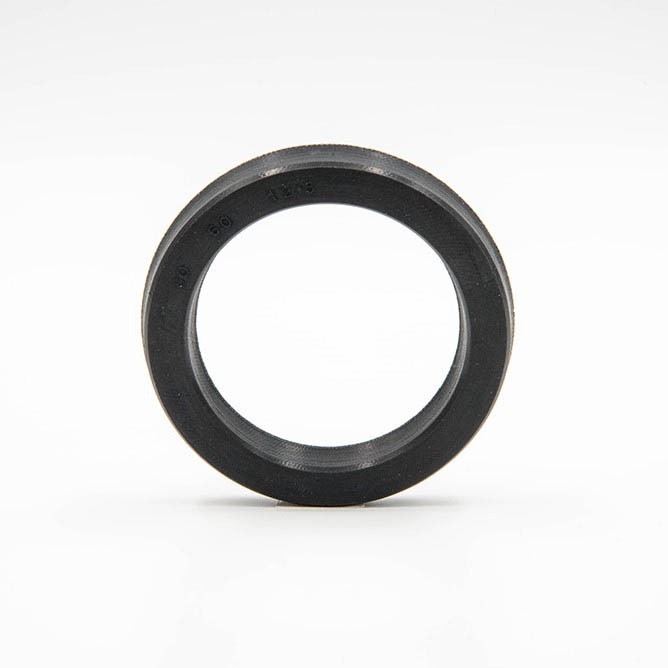

Фотографии и рендеры поршневого гидравлического уплотнения TEOL-2
Фотографии и рендеры поршневого гидравлического уплотнения TEOL-2 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
