Поршневое уплотнение PDH (SPGW) для гидроцилиндров
PDH (SPGW) — распространенное четырехсоставное поршневое уплотнение двойного действия с PTFE-кольцом и антиэкструзионными элементами, широко применяемое в гидроцилиндрах азиатской спецтехники.
Описание поршневого уплотнения PDH

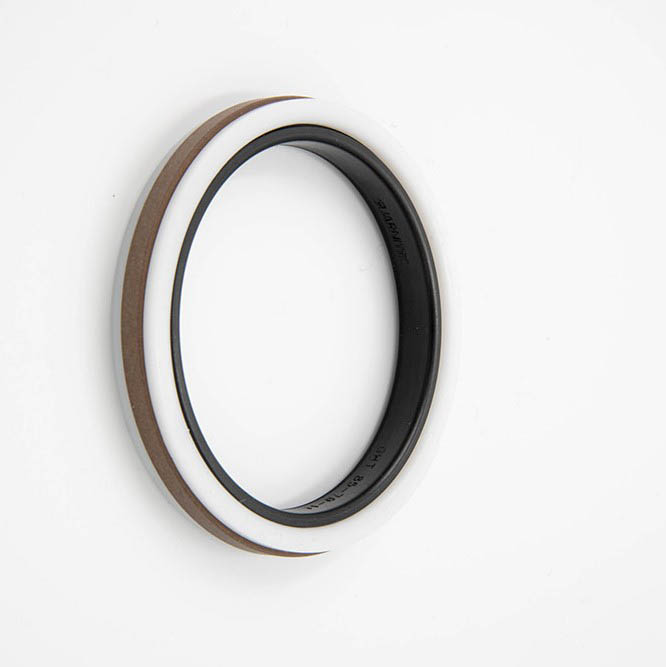

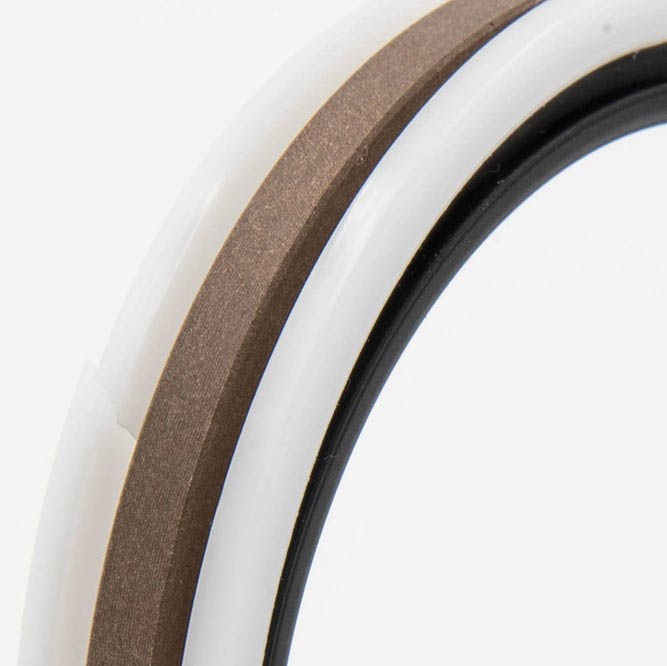

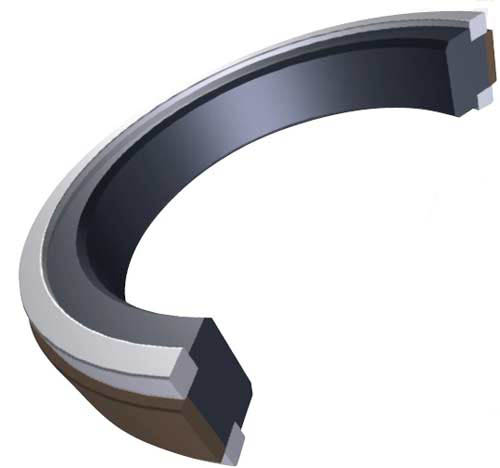

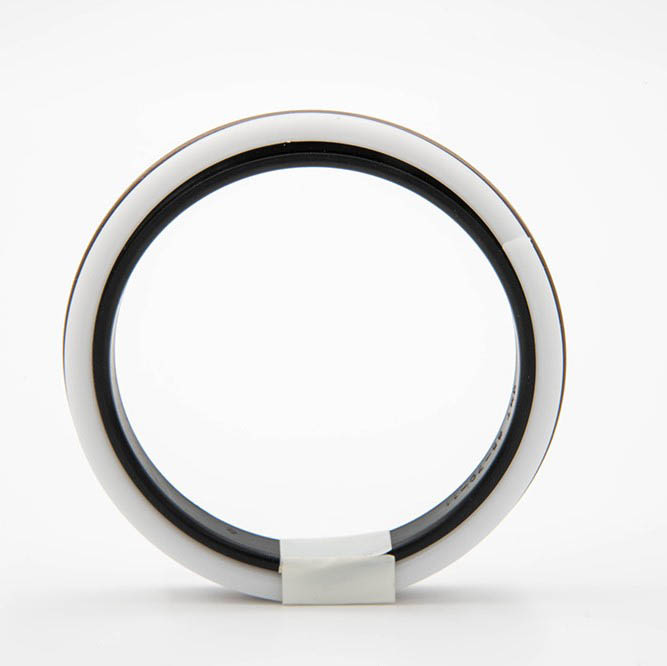

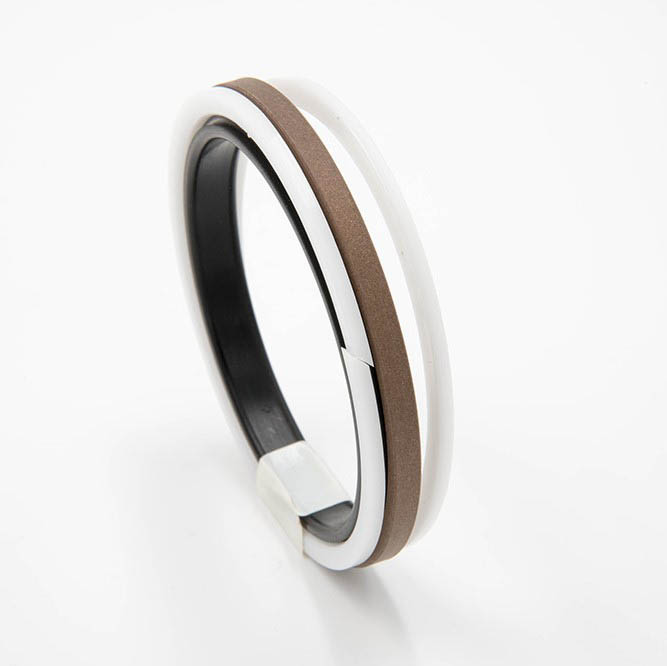

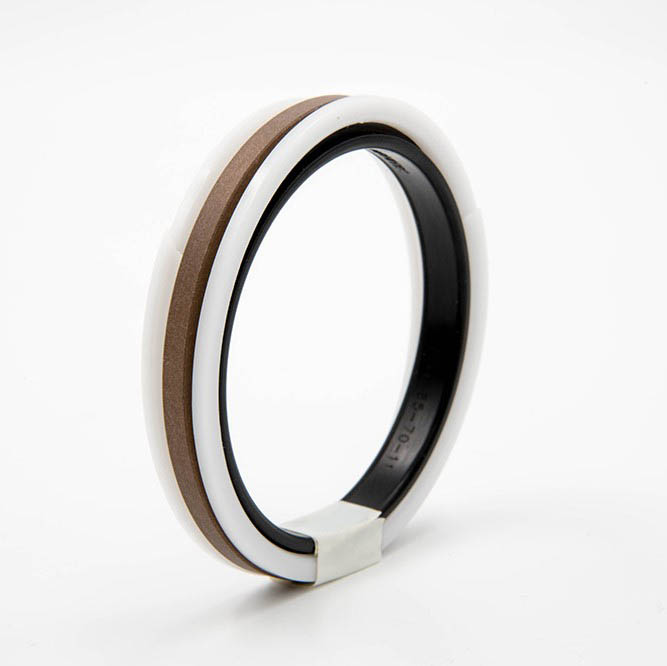

Поршневое уплотнение PDH, также известное как SPGW, относится к классу тяжелых композитных уплотнений двойного действия. Конструкционно профиль состоит из четырех рабочих элементов: центрального уплотняющего PTFE-кольца, двух антиэкструзионных колец и активирующего резинового элемента.
Основной рабочий элемент выполнен из политетрафторэтилена (PTFE), зачастую с бронзовым наполнением. Данный материал обладает крайне низким коэффициентом трения, высокой стойкостью к истиранию и стабильной работой на высоких скоростях скольжения. За счет этого профиль PDH хорошо подходит для гидросистем с интенсивной динамической нагрузкой.
Антиэкструзионные кольца воспринимают радиальную нагрузку и ограничивают выдавливание PTFE-элемента в рабочий зазор при высоком давлении. Такая схема позволяет уплотнению стабильно работать при больших нагрузках, где обычные полиуретановые профили начинают терять форму или подвергаться экструзии.

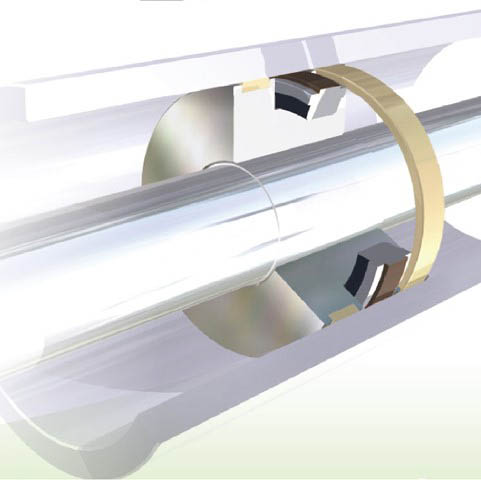

Центральный эластомерный элемент выполняет активирующую функцию, обеспечивая предварительный поджим PTFE-кольца к рабочей поверхности цилиндра. Благодаря этому сохраняется стабильная герметизация даже при перепадах давления и температурных изменениях.
Профиль PDH/SPGW получил крайне широкое распространение среди азиатских производителей гидравлики и спецтехники. В отличие от европейской школы, где традиционно применялись резинотканевые профили TPM, TTO или GER, азиатские производители сделали ставку на композитные PTFE-решения с антиэкструзионной схемой.
Такие уплотнения особенно часто встречаются в гидроцилиндрах техники Komatsu, Hitachi, Kobelco, Hyundai, Doosan, Sany, XCMG, LiuGong, Shantui, Sumitomo, Zoomlion и других азиатских производителей строительной, карьерной и дорожной техники.
Технические характеристики поршневого уплотнения
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE Bronze / NBR / POM | до 1.5 м/с | -30°C…+110°C | до 60 МПа / 600 bar | гидроцилиндры спецтехники, тяжелая гидравлика, высокие скорости |
| PTFE Bronze / FKM / POM | до 1.5 м/с | -20°C…+200°C | до 60 МПа / 600 bar | высокотемпературные гидросистемы и тяжелые режимы работы |
| PTFE Bronze / TPE / NBR | до 0.3 м/с | -40°C…+110°C | до 70 МПа / 700 bar | системы с экстремальными нагрузками и повышенным давлением |
Преимущества уплотнения PDH
- четырехсоставная композитная конструкция для тяжелых гидравлических режимов
- PTFE-кольцо обеспечивает крайне низкий коэффициент трения
- высокая устойчивость к истиранию и динамическим нагрузкам
- антиэкструзионные элементы предотвращают выдавливание профиля в зазор
- стабильная работа при высоком давлении и большой скорости скольжения
- широко применяется в гидроцилиндрах азиатской спецтехники
- хорошо работает в тяжелых условиях загрязненной гидравлики
- подходит для длительной непрерывной эксплуатации
Аналоги и взаимозаменяемость PDH

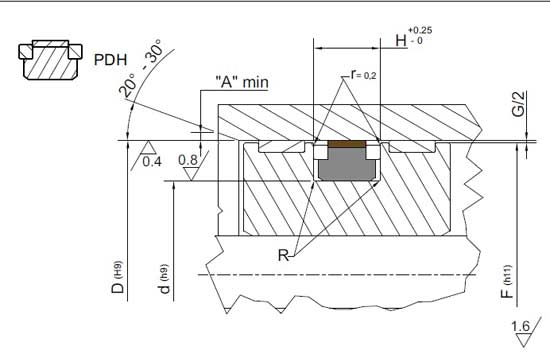

PDH (SPGW) подбирается как тяжелое композитное поршневое уплотнение двойного действия при совпадении посадочных размеров, ширины PTFE-кольца, конструкции антиэкструзионных элементов и рабочего зазора цилиндра. При замене важно учитывать материал PTFE-композиции и тип активирующего элемента.
